protocol TETRA este format din două variante constructive specificații: TETRA voce + date (TETRA V + D) și TETRA Packet Data Optimized (TETRA DOP). De la numele pe care TETRA V + D realizează un sistem de voce și de transmitere a datelor integrate și TETRA DOP - schemă specifică canal calculată numai pentru transmisia de date.
Standardul TETRA este în curs de dezvoltare constantă. Pe termen scurt, ne putem aștepta la extinderea semnificativă a lui 19 caracteristici, precum și capacități de integrare de sistem cu rețelele de comunicații digitale standard de canale de cabluri APCO 25 și GSM rețelele celulare. Specificații TETRA standard nu impune restricții privind arhitectura de implementare. Datorită principiului de construcție modulară, TETRA rețea de comunicații standard pot fi implementate cu diferite nivele ierarhice și lungimi diferite geografice (de la nivel local la nivel național). funcțiile de bază de date și de control de comutare sunt distribuite în întreaga rețea, care prevede transferul apelului rapid și păstrarea performanței rețelei limitate chiar și la o pierdere în ceea ce privește elementele sale individuale. Baza funcțională a rețelelor de comunicații digitale ale canalului de cabluri bazate pe standardul TETRA sunt de comutare de rețea și centre de control (subrețea) CMC-C (CMC-PS), efectuarea de gestionare a rețelei și de comutare a fluxurilor de informații. stații de bază de comutare a rețelei și centrul de management (subrețea) C-CMC (CMC-PS) interacționează cu controlorii de stație de bază (BSC), la care, prin intermediul liniilor de legătură sunt conectate (BS). stație de abonat (SS) este un handheld (portabile) și terminale mobile, prin care rețelele de acces radio și de transmitere a informațiilor vocale și de date. În unele cazuri, relee mobile (MP) sunt utilizate pentru organizarea comunicării pe teren. Transferul de date se realizează prin conectarea la terminalele de date stație de abonat, care sunt considerate ca calculatoare personale și terminale speciale, sisteme de telemetrie tehnologice și de semnalizare la distanță. centrul integrat de control al rețelei oferă interconectare de roaming în primul rând Internetwork, managementul centralizat, controlul fluxurilor de informații și colab. Interacțiunea cu rețelele publice de telecomunicații, în special PSTN, rețelele de date, pot fi efectuate la nivel local prin intermediul BSC funcționează în funcție de spațiu închis switch-uri, precum și prin CMC.

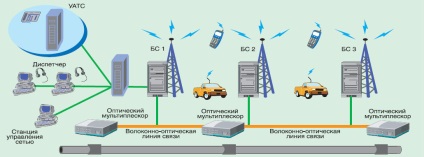

Mai mare circuit de radio de organizare în rețelele digitale, canale de cabluri proiectate pe baza protocolului TETRA este prezentată în figura 2.1.
Figura 2.1 - Exemplu de schemă bloc a unui protocol TETRA prin radio
Diagrama conține, de asemenea, (simplex) comunicațiile radio între terminalele de utilizator și comunicarea cu stațiile de abonat portabile de către stația de bază și cu altul prin stația mobilă în modul releu.
Standardul oferă nu numai o legătură radio directă între stațiile de abonat, dar, de asemenea, utilizarea unei stații de abonat ca un repetor pentru a mări zona de radio. Protocolul interfață radio presupune operarea în grila de frecvență cu un interval de 25 kHz. pas Protocol stabilește ecartul duplex pentru aceste sisteme, care este de 10 MHz. TETRA standard utilizează gama de frecvențe 150-900 MHz. În Uniunea Europeană pentru benzile de frecvențe alocate standard de TETRA 410- 430, 870-876, 915-921 MHz (în coadă principală), sau în intervalul 450-470, 385- 390, 395-399,9 MHz. Într-o variantă de TETRA V + D, este utilizat pentru sigilarea canalelor tehnologia TDMA pe aceeași frecvență purtătoare se face cu patru canale de comunicații de voce, așa cum se arată în figura 2.2. Fiecare cadru are o durată de 56,67 ms și cuprinde patru intervale temporale (sloturi de timp). O secvență de 18 cadre formează un multicadru de durată 1.02 secunde; un alt cadru servește ca un control. Fiecare interval de timp, în partea de cadru cuprinde 512 biți, din care 432 - informații.
Figura 2.2 - Vedere provizorie a principiului de funcționare în protocolul de radio TETRA
De la începutul pachetului este transmis 36 de biți PA (Amplificator de putere - radiată de gestionare a energiei). Următorul vine primul bloc de informație (216 biți), urmată de - secvență de sincronizare SYNC (36 biți), iar a doua unitate de informație. Ca și în cazul oricărui sistem bazat pe TDMA, fante adiacente sunt separate printr-o durată perioadă de gardă 0.167 ms, ceea ce corespunde la șase biți.
