Printre numărul total de cuptoare de încălzire ocupă un loc special Slobozhanka - dispozitiv de ardere lung. Acest dispozitiv este caracterizat nu numai eficiența energetică, dar, de asemenea, costul relativ scăzut al combustibilului utilizat, dintre care rolul poate servi aproape orice material vegetal. Echipați ferma lui, astfel încât dispozitivul poate chiar și oamenii ignoranți în domeniul construcțiilor. Este suficient pentru a transporta piesa de lucru și instrumentele de lucru.
Înainte de a pune în aplicare ideile cu propriile mâini, trebuie să se pregătească. Scule necesare este format din următoarele elemente:
- un ciocan;
- o mașină de găurit sau de foraj;
- daltă;
- sudare cu arc electric (automat sau semi-automat);
- Bulgară, care este potrivit atât pentru tăierea și discurilor de șlefuit;
- electrozi pentru sudarea orice scop general.
Dintre materialele trebuie să aibă: mai multe părți de țeavă cu tablă groasă cu pereți din oțel în formă de două fragmente cu o grosime de 5 și 10 mm și un butoi (alternativ posibil să se ia butelia de gaz sau cilindru din oțel).
Detalii despre sobele continuă
Cuptor Slobozhanka - un termen folosit pentru un întreg grup de unități de ardere continuă. Toate acestea diferă în trei caracteristici.
- Capacitatea focarului.
- Prezența structurii secundare în elementul de aprindere.
- O metodă de furnizare a aerului în cuptor.
Această variație nu modifică esența acestor modele: toate acestea implică sistemul de ardere și sunt capabili de a extrage energie numai din combustibil organic solid. Metode de oxigen în cuptor:
- sudarea tubului pentru a forma literei „T“, la partea inferioară a camerei de cuptor;
- care unește canalul direct în centrul fundului rezervorului (distribuție este de asemenea în sus);
- tub în contact porțiunea laterală inferioară, care oferă o mare încălzire pereții rezervorului.

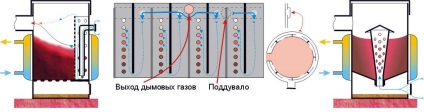

Procesul de ardere în sine poate fi realizată în două moduri. Alegerea între ele depinde de parametrii de proiectare ai canalului de distribuție a aerului, configurația ansamblului de livrare și de tipul sistemului de alimentare cu aer în zona de clivaj brut. Aplicată tip de ardere 2 (principiul de funcționare).
Combustibilul arde de sus spre partea de jos a camerei și înclinate la un unghi la coșul de fum
De asemenea, se merge de sus în jos, dar flacăra este distribuită spre periferia cuptorului
Indiferent de opțiunea pe care o luați ca bază, veți avea nevoie cu siguranță desenele însoțitoare. Dacă totul se face corect, cuptorul, creat de mâinile, va oferi cu siguranta transferul de căldură necesară și, în consecință, eficacitatea lucrării.
Spre deosebire de unitățile clasice de încălzire, continuă a materiei prime de ardere a cuptorului este transformată în energie, pornind de la partea de sus, mai degrabă decât de straturile inferioare. Aceasta asigură condițiile optime pentru arderea absolută. Transferurile de aer încălzit se încălzește la corp și se ridică în sus, ceea ce determină o creștere a temperaturii gazelor arse.
eficienta a cuptorului, în acest caz este de 90%. Prin variația de intensitate a oxigenului poate fi controlată prin încălzire. Acest lucru se face prin intermediul a trei valve. Camera are o așa-numită „jacheta“, prin care aerul rece trece de mai jos. Încălzirea și ieșirea din dispozitiv, acesta umple spațiul, oferind astfel circulația constantă a aerului.
Sfaturi de la maestru!
Numărul de aerul încălzit este controlat de un capac de reflector. Acesta este - un alt braț de control al climatului interior.
Proiectarea și funcționarea cuptorului Slobozhanka
asamblare direct soba
Trebuie să construiască mai întâi de furnizare și distribuție canalul său mâini oxigen, care ia parte țeavă cu pereți groși, a cărei lungime nu trebuie să fie mai mare decât înălțimea camerei de ardere. șurub sudate de fund. După tabla de oțel este tăiată diametrul cercului egal cu lățimea conductei. Aceasta se face de deschidere. Apoi a înșurubează piulița pe șurub sudate anterior. Deci, avem un fel de supapă, care se deplasează de-a lungul axei șurubului, putem schimba fluxul de aer în camera de ardere și, în consecință, afectează temperatura din încăpere.
Mai mult, folosind colțul dispozitivului de șlefuire în țeavă este caneluri tăiate pentru alimentarea cuptorului cu aer, a cărui lățime ar trebui să fie de cel puțin 10 milimetri. De asemenea, trebuie atașat cerc de oțel cu un diametru mai mic decât diametrul camerei de ardere. Conform orificiului central discului este tăiat pentru a lipi o țeavă. Este necesar să se impună și să sudeze poală.
Ne întoarcem la rezervor. Rolul său se va potrivi cu butoi cilindru sau un cilindru din oțel. Dacă ați ales una dintre primele alegeri va trebui să taie porțiunea superioară, și un cilindru - sudate de fund. In categoria superioară a găurii laterale se face pentru dymoprovoda lățime de cel puțin 10 centimetri pentru a afișa produsele de ardere.
In centrul fundului taie o gaură pentru instalarea de noi a creat conducta de alimentare cu aer în sistem. Lățimea sa este egal cu diametrul exterior al canalului să fie utilizat ca ghidajul de aer. După toate cele de mai sus este necesar să se facă discul disiparea căldurii. Pentru acest oțel desyatimillimetrovaya se potrivesc. raza discului să fie puțin mai mică decât raza corpului. Pentru practic pot fi fixe sau consolidarea mâner de sârmă cu ajutorul aparatului de sudură.
Noi producem carcasa aparatului de ardere continuă. Pentru această casetă este confecționat din tablă de oțel, care are un diametru de câteva zeci de milimetri mai mare decât același parametru al carcasei. Când sunteți gata cu piesele lor mâinile convectie, ea și rezervorul principal combina.
În acest scop, capete de cilindri. Tăierea unei găuri în sol atașamentul destinat cramponează fiecare cap folosind un instrument adecvat. Pentru fabricarea capacului rezervorului principal, puteți utiliza porțiunea tăiată a carcasei și sudate să-l ocupe.
Sfaturi de la maestru!
Punctul important! soba de ardere lung ar trebui să fie distanțate, nu mai puțin de un sfert de un metru deasupra podelei. Această cerință determină circulația normală a oxigenului în carcasa convectie. Deci, nu uitați să sudeze picioarele.
Efectuarea Slobozhanka cu mâinile lor, în conformitate cu instrucțiunile date de către noi și de a avea un desene pre-a făcut, nu va provoca probleme dacă nu fac o greșeală în măsurătorile. Echipați unitatea poate găzdui una simplă, dar ar trebui să respectați măsurile de siguranță.
