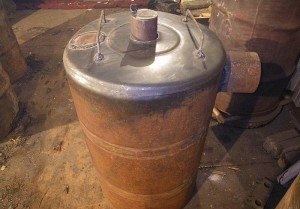

O vedere de ansamblu a cuptorului Slobozhanka
Există o întreagă serie de modele de cuptoare Slobozhanka. Este ieftin și eficient de a utiliza cuptor de ardere continuă. Realizat cuptor Slobozhanka pe orice fel de combustibili de origine vegetală (deșeuri de combustibil diesel, lemn, paie, conuri, etc.). Aceste cuptoare sunt destul de simplu de fabricat și chiar un laic, cu un mic set de instrumente care sunt capabile să producă un astfel de cuptor cu propriile sale mâini și fără asistență. Este suficient să aibă la îndemână:
- sau semi-automate mașină de sudură 220 W;
- polizoare cu cut-off și Disc de curățare;
- burghiu sau mici bormașină;
- electrozi;
- un ciocan;
- daltă.
Continuous cuptor de ardere Slobozhanka în modelele lor diferă doar prin sistemul de alimentare cu aer, și nu depinde de mărimea camerei de ardere și prezența unității de aprindere. Există încă elemente de asamblare necritice (ardere suplimentară), care îmbunătățesc performanța sistemului, dar nu afectează principiul de funcționare a cuptorului. De obicei, cuptorul are un sistem de aprindere Slobozhanka superioară și ardere. Există unele diferențe în ceea ce (sistem de livrare de oxigen la punctul de ardere) canal de distribuție a aerului în camera de ardere.
In toate modelele, aceste cuptoare alimentarea cu oxigen are loc în diferite moduri, dar întotdeauna din partea de jos a camerei de ardere, iar de acolo este trimis pe canalul în zona de ardere.
Arderea combustibilului este prevăzută în două moduri, care sunt determinate prin proiectarea canalului de distribuție a aerului și caracteristicile unității de livrare și sistemul de alimentare cu oxigen la o cameră de ardere a unui combustibil de prelucrare. Utilizați două forme de lucru:
- partea superioară, când ia arderea combustibilului loc începând de sus și se deplasează la fundul camerei, dar pantei are loc pentru coșul de cuptor;
- ardere centrală superioară atunci când procesul de reprelucrare a combustibilului are loc din partea superioară a părții centrale și se deplasează în jos, se apropie de porțiunile laterale ale camerei de combustibil.
Produsă cuptor Slobozhanka în trei variante, care diferă în proiectarea de canal de distribuție a aerului și unitatea de alimentare cu oxigen:
- Primul tip este caracterizat printr-o țeavă în formă de T pentru furnizarea aerului la partea inferioară a cuptorului, prin care curge în sus prin canalele laterale ale ecranului, care se află în partea exterioară a tubului și curge la punctul de ardere. Pus în aplicare la partea superioară cu partea de alimentare cu aer și la partea inferioară a camerei de ardere.
- Al doilea tip este caracterizat prin alimentarea cu aer din partea inferioară a porțiunii centrale, oxigenul alimentat din partea inferioară a camerei, iar distribuția sa, de asemenea, are loc în direcția în sus, canalul central la locul de ardere.
- In al treilea fluxul de aer model de tip are loc din porțiunea laterală inferioară și se deplasează în sus pe canal. În această construcție peretele încălzește și intră liber în coșul de fum.
În toate sistemele, acest cuptor utilizează la maxim a transferului de căldură. Aerul de combustie în fiecare etapă și care trece de-a lungul sistemului face transferul termic maxim, ceea ce asigură o eficiență ridicată.
Cuptor de ardere Slobozhanka prelungită furnizează căldură de la 6 la 12 ore (lemn, rumeguș de lemn, etc.), în timp ce rumegușul movile etanșeaza - 12 ore. și straturile balotate (ace, umflături) - aproximativ 6 ore. Această cifră mare pentru orice cuptor de ardere lung.
Caracteristici generale ale cuptorului Slobozhanka
- cuptor de ardere pe termen lung se realizează alimentarea cu aer indirect la zona de ardere.
- Creșterea eficienței ajunge la 16 kw / h, alimentare cu căldură moale (utilizarea de ardere intensitate scăzută).
- Lucrări efectuate pe orice combustibil vegetal solid.
- Cu un timp de încărcare completă de funcționare de până la 12 ore.
- Încărcarea totală a camerei de ardere - 200 l. Se aplică de aprovizionare „superior“ combustibil și poate funcționa la un cuptor.
- Siguranță ridicată la foc. Nu există flăcări deschise. Atunci când funcționează cuptorul la o distanță de 50 cm se pot cultiva plante (utile pentru sere).
Principiul de funcționare
Soba pe rumeguș lung ardere Slobozhanka surclaseaza sobe traditionale, este perfect pentru sere de încălzire și garaje (a se vedea sere ale cuptorului cu propriile lor mâini. - Eficient, cost-eficient și cuptoare garaj de casă - alege și de a face). Să ne uităm, realizându-se astfel o eficiență mai mare unitate de acest tip:
- Arderea are loc în stratul de suprafață, mai degrabă decât sub ca în cuptoare convenționale. Acestea sunt cele mai favorabile condiții pentru combustia completă. În timpul prelucrării materiei prime a supapei de încălzire este coborâtă până la partea de jos a patului de combustibil, aerul încălzit cedează căldură către pereții crește structura și oferă încălzire gaze arse. Acest lucru oferă un sistem de înaltă eficiență, este de până la 90%. În cuptoare, din metal și cu un coș de fum metalic de aproximativ 10% din caldura se stinge, chiar țeavă izolată.
- Debitul de aer poate fi reglat de temperatura, acest lucru se realizează prin intermediul a trei clape, fiecare dintre care controlează fluxul de: de sus și de jos de sistem, și prin reglarea ieșirii gazelor de eșapament.
- Acest cuptor este o unitate de tip convectie, aerul este încălzit prin trecerea „mantalei“ a camerei de ardere. Cuptor creează o circulație continuă a aerului în cameră, e de rahat de aer rece din partea de jos și iese deja la cald la partea de sus a structurii.
- În camera de ardere este un reflector capac, se reglează cantitatea de degajare dintre peretele cuptorului, este posibil să se controleze cantitatea ieșirii aerului încălzit.
Principiul de funcționare a cuptorului
În diagrama se poate vedea un desen, în principiu, de funcționare a acestui tip de cuptor. Deși în zilele noastre există mai multe versiuni ale acestui sistem.
Noi facem cuptorul Slobozhanka cu propriile sale mâini
În cazul în care o persoană este de a fi încălzit într-o cameră mică, cuptorul de acest tip poate satisface nevoile sale. Pentru a îmbunătăți procesul de ardere și constantă a aerului ar trebui să facă un dispozitiv special, care constă dintr-o țeavă cu pereți groși realizate cu caneluri longitudinale, în partea de jos este închisă cu un Dimes glisante, care este fabricat din tablă de oțel cu o grosime de aproximativ 5 mm. Prin mișcarea acesteia în raport cu o axă fixă, care este sudat pe conductă, există o reglare de aer decât intensitatea arderii combustibilului este controlată în camera. Astfel, este posibilă reglarea temperaturii în încăpere. În partea superioară a camerei de ardere este instalat horn cu un diametru de 10 cm. Care îndepărtează produsele de ardere.
- Alege gata cilindru cu pereți subțiri, cu un diametru de 25 cm. Pot fi găsite în vechiul titan deșeuri de metal sau alte deșeuri țeavă.
- Piesa groasă cu pereți din tablă de oțel țeavă diametru tăiat cerc fierte și se taie în diametrul orificiului centrul de 100 mm (necesar pentru conducta de instalare). Sudurile obținut cerc la un capăt al tubului.
- De fabricare conductă cu diametru de 100 mm. Doar taie prin caneluri cu o lățime de aproximativ 10 mm. Acest lucru se poate face folosind polizorul.
- Asigurați-un disc de disipare a căldurii. Ia o foaie de metal cu o grosime de aproximativ 10 mm. Este nevoie de o astfel de grosime de metal, acesta este facut lung cuptor de ardere, astfel încât cerințele sunt mult mai mari decât sobelor.
- carcasa cuptorului pot fi confecționate din metal subțire, deoarece direcționează doar de aer de-a lungul pereților Combustor.
- Noi conectam peretele cilindrului exterior. Pentru aceasta există două moduri: una este realizată cu ajutorul unui cilindru metalic tubular sau solid. Cu capete ipoteci. Pentru a asigura conexiuni elemente de fixare de câmp trebuie să facă găuri folosind un burghiu cu diametrul de tijă mai mare de 0,2 mm. După aceea, cu capul montat pe nitul, folosiți riveter. Dacă luați o foaie cu o grosime mică, poate fi utilizat pentru a conecta și de sudură cusătură. În acest scop, la cele două margini ale îmbinării conectate din metal se pliază perpendicular pe planul foii, una dintre ele este mai mare decât celelalte două ori. Executam la nivelul membrelor de mari dimensiuni mai mici, atunci întregul este presat corpul sutura.
- Pe partea exterioară a îmbinării sigure cilindru cu pereți subțiri pentru fixarea direct în camera de ardere, este necesară pentru a menține o diferență constantă între cilindri.
- Atașați coș. Adecvat orice tub cu un diametru de 10 cm.
Pentru a asigura libera circulație a aerului în sistem ar trebui să fie de proiectare pentru a instala 25cm deasupra nivelului solului. Este necesar să se sudeze picioarele unui astfel de înălțime de la orice colț. Inițial cuptor Slobozhanka este proiectat pentru sere de încălzire și diverse facilități de uscare, dar după crearea-l savurat automobiliștii, în special utilizarea pe scară largă a acestuia se găsește într-un atelier mic garaj. Mulți meșteșugari face propriile mâini, pentru că acest sistem simplu este fiabil, eficient și sigur.
