Etapa 1: Materiale
Ei bine, pentru a începe cu, ce ai nevoie pentru a crea propria baterie externă. Din materialele necesare:
- Litiu-ion,
- Taxa de încărcare și de protecție pentru baterii litiu-ion, concepute pentru 5V, 1A curent maximă de intrare (mai puțin este mai prelungită va fi „a doua viață“ a bateriei)
- un convertor step-up DC-DC cu ieșire znacheniyami5V și max. 600mA
sârmă - mai mulți pini conectori,
- clipuri scrisoare,
o bucată de acrilic, - șuruburi
- și comutator.
- cuțit,
- o pereche de clești,
- stripteuză,
- lipit de fier,
- și un pistol de lipit,
- și chiar și de foraj bormashinka.
Pasul 2: Cum placa?

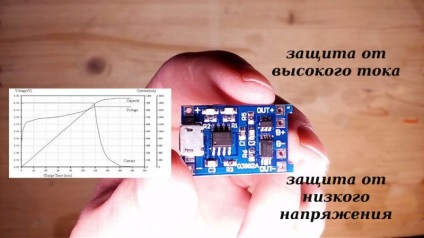

Pentru a începe, să ia o privire la încărcarea cardului și protecție pentru bateriile litiu-ion. Trei dintre funcțiile sale importante se încarcă, supra-curent de protecție și de protecție împotriva tensiune prea mică.
convertor DC convertește tensiunea bateriei de curent continuu într-un val pătrat și trece-l printr-o bobina mica. Deoarece procesele de inducție a produs o tensiune mai mare, care este convertit invers într-o permanentă și poate fi utilizat pentru alimentarea gadgeturi destinate 5B.
Acum, mai puțin știind ce avem de-a face cu, puteți trece la mozgopodelki real de asamblare.
Etapa 3: Proiectarea

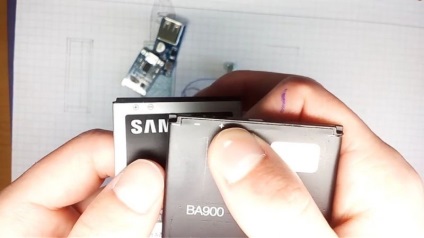

Înainte de a încerca să creeze un organism pentru casă. Componentele obmeryaem și de a face desenul. Astfel, în bateria mea mozgoustroystve este atașat prin clemă de papetărie, care se înșurubează la carcasa, placa va fi plasat pe partea de sus a reciproc, intrare contacte / ieșire va fi partea de sus, în partea superioară a carcasei și contactele bateriei ajunge - în partea de jos.

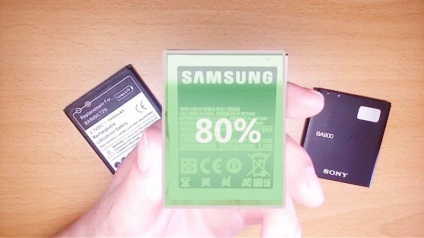

Pentru unele baterii reîncărcabile este o poziție de non-standard a polarității de contact, astfel încât „non-standard“ ar trebui să fie luate în considerare în dispozitivul nostru, care este, adăugați conectori pini. Pentru a face acest lucru, luați conectorul cu trei pini și ruperea de mijloc, și se fixează curbe la o parte pentru a face mai ușor pentru a le aplica la contactele bateriei. Sau ia un dop cu patru ace, al cărui capăt este conectat la polul pozitiv, în timp ce media - la negativ, și, prin urmare, schimba polaritatea contactelor doar prin conectarea bateriei la stânga sau pereche dreapta de pini.
Etapa 4: Carcasă de producție

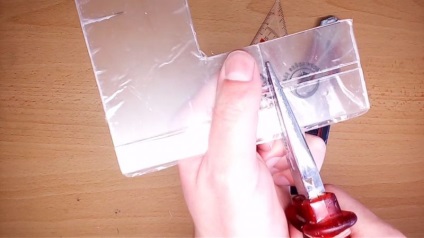

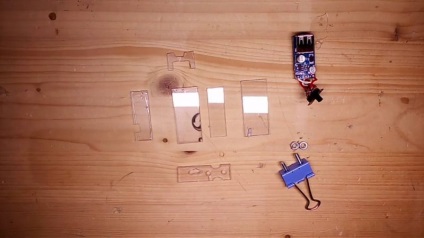

Dar Acum, pentru asamblarea carcasei. Pentru a face acest lucru, să ia o riglă și un cuțit ascuțit marca linii, le protsarapyvaya de aproximativ 10 de ori, iar apoi să nu fie aplicate mare efort piesei de prelucrat și nu a folosit o riglă. linii incizate la o adâncime suficientă este aplicat la acesta un clește și îndoiți semifabricatului până când se rupe de-a lungul acestor linii. „Mangled“, astfel încât toate detaliile necesare mozgokorpusa, curatam-le și se potrivesc împreună. Apoi se fixează pe o suprafață stabilă și se bormashinki prin orificii și fante pentru șuruburi, intrările comutator, ieșirile și pini conectori.
Pasul 5: Build electrochain
Înainte de a începe asamblarea mozgoustroystva colecta primul circuit electric, și să se concentreze în același timp, pe graficul prevăzut. Un comutator mic este folosit pentru a activa / dezactiva convertor DC-DC.
Etapa 6: Asamblarea finală

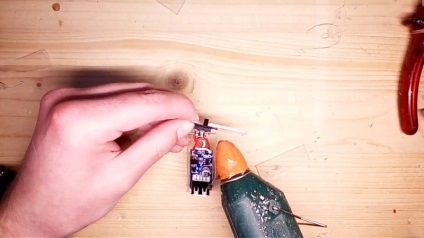

Cu pistol de lipit lipici placi împreună, și apoi cu una dintre părțile de carcasă. lipici Următorul întreaga carcasă și este înșurubat clemă de papetărie.

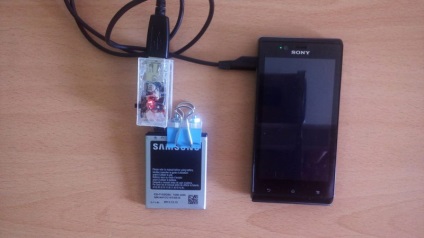

Prin conector pini, atașați acumulatorul și încercați în acțiune de casă. În cazul în care nu funcționează, conectați cablul de încărcare.

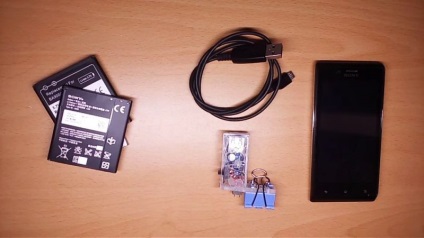

Pasul 7: Utilizați!
Am propus o opțiune, desigur, corpul nu este perfect, dar pentru a demonstra conceptul de toate rău. Pot paria chiar și pe care le va oferi o soluție mult mai bună 🙂
Asta e tot, toate mozgoudachi!
