Cadrul de undă medie de antenă (MW) cu mâinile

Cele mai multe receptoare radio au o serie de undă medie (MW), adesea menționată ca o bandă AM, tipul utilizat în modularea semnalelor stației de emisie. Cu toate acestea, în orașele din NE nu pot auzi nimic în afară de zgomotul Hum. O jumătate de secol în urmă luptă interferență oprit acum, iar ei spun chiar că radioul AM este pe moarte și viitorul UKB- (FM) -veschaniem.

Cu toate acestea, AM transmițătoarele opera și să asigure o recepție pe o rază de sute de kilometri în timpul zilei și până la câteva mii de kilometri în timpul nopții, spre deosebire de VHF, unde raza de recepție nu depășește 30 ... 40 km. Desigur, calitatea de recepție în VHF de mai sus, dar nu există nici o poveste de dragoste de recepție cu rază lungă, și stații VHF repertoriu monoton. În unele cazuri, programele dorite pe VHF nu există. Am apelat la mine ascultătorilor serioase cu solicitarea de a ajusta le bun venit „Radio Radonej“, de radiodifuziune în centrul România, doar două frecvențe CB-band (612 și 846 kHz). Ce-am putea să-i consilieze? Doar du-te la puterea bateriei receptorului la complet „decupla“ de la rețea, și așezați pe un pervaz, orientarea sa antenă încorporată magnetice pentru recepția maximă.

Adesea, aceste tehnici ajută, dar măsură mai drastică este utilizarea unei antene buclă externă. este mai puțin sensibilă la zgomot și crește în mod semnificativ semnalul. Despre astăzi ei și vor fi discutate.

Cadrul de antenă CB de construcție este, de fapt, mare inductanța bobina cu diametru (mai multe decimeters de câțiva metri). Prin terminalele conectate condensator variabil (condensator variabil), care cadru este configurat să rezoneze la frecvența semnalului recepționat. Se transformă circuitul de oscilație, în care oscilațiile cresc în perioade Q amplitudine când reglate la rezonanță. Q - Q a circuitului este egală cu raportul dintre bobina rezistenței sau reactanța condensatorului (la rezonanță sunt egale) pierderile de rezistență activă din bobină, condensator și obiectele din jur. Q-factor, desigur, de dorit să se facă cât mai mare posibil.

Aceste antene buclă sunt utilizate pe scară largă pentru primirea radio de la începutul, diametrul bobinei este uneori superioară la 10 m! Cu toate acestea, o antenă buclă este adesea amintit radioamatori, iar în ultimii ani, producătorii de solide de radio de uz casnic. Antenele Preț bucla exterioară ajunge la 400 de dolari, dar nu costa nimic si face propriul tau!

Cadrul de undă medie de antenă (MW) cu mâinile

Dacă antena buclă externă este utilizată cu receptor tranzistor având o antenă încorporată de ferită, receptorul este poziționat suficient de aproape de cadru și orient, astfel încât câmpul magnetic a fost trimis de cadre axa antenă ferită. Este ușor de făcut doar prin ascultare, ghidat de o îmbunătățire semnificativă la recepție.

Foto 1 arată receptor aproximativ optimă locație Tecsun și antena buclă frumos decorate (proximal la acesta). Toate elementele de antenă (doar două dintre ele!) - bobină și condensator variabil - perfect vizibile.

Foto 2 prezintă trei modele de antene disponibile în comerț. Pentru iubitorii de interes special pentru media, cu un cadru rombic pe un cadru de lemn.

Foarte simplu, dar nu de construcție foarte frumoasă de patru fanerok a sugerat un amator de radio occidentale.

Cadrul său (figura 3) cuprinde 18 spire de cupru emailat (înfășurare) de sârmă de 0,5 mm în diametru. Parte a cadrului de aproximativ 45 cm diagonală - aproximativ 65 cm.

Inductanța rezultată - 250 UH. Pentru a configura condensator variabil este utilizat cu o capacitate maximă de 365 pF, dispusă pe una din fanerok diagonală (Imagine 4).

În toate modelele folosesc o bobina de înfășurare cilindrică. Bobinaj este necesar să se efectueze un pas - distanța dintre bobinele trebuie să fie de cel puțin mai multe diametre de sârmă, în caz contrar, bobina de auto-capacitate devine mai mult și un factor de calitate scăzută. Dar nu mai rău decât radiale de lichidare, în care se obține cadrul plat, și poate fi agățată pe perete, și chiar ascunde sub covor.

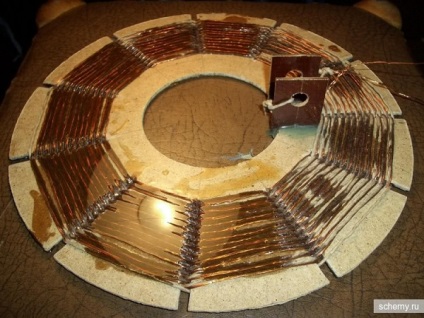

Dacă diametrul cadrului este mic, putem recomanda „coș“ bobina pe un dielectric cerc plat cu fante pentru înfășurări. Numărul de fante trebuie să fie impar - 7, 11 sau 13, atunci spirelor adiacente ale bobinei sunt pe laturile opuse ale carcasei, distanța dintre ele crește, iar capacitatea scade.

Am produs o bobină cadru ca având un diametru exterior de 12 cm și 8 cm interior. Acesta conținea 37 de spire de sârmă (fire Litz) LESHO × 0.07 și 21 au avut o destul de mare Q, ajungând la 180 de la capătul superior al intervalului. Cu toate acestea, datorită diametrului redus randamentul a fost aproximativ aceeași ca și cea mai mare antenă magnetică cu tija de ferită 10 400NN diametru și 200 mm lungime. Este mult mai eficient cadru plat, cu o latură a unui pătrat de val scurt de 50 ... 80 cm radioamator dezvoltate pentru comunicații radio. Experiența lor este util să se aplice și NE.

În acest scop, am luat doua sipci de lemn 100 si lungime de 120 cm, sigilate la mijlocul lor de șurub, iar capetele umplute cu știfturi mici 12 aproximativ 0,5 ... 0,7 cm. Crossbar rana rezultată pe cadru de știfturi plane rombic 12 PEL 0,3 transformă din sârmă. Cu un condensator variabil standard de 17 ... 500 pF cu o antenă stoc acopera intreaga gama HR.

Rezultatele au fost impresionante. Radio portabile mici, SONY ICF-390, o mai degrabă „prost“ pentru sensibilitate în gama medie părea în viață - chiar și la acele frecvențe, în cazul în care, aparent, nu au avut radiouri, au putut auzi. Singurul dezavantaj - setarea trebuie să se desfășoare cu două mânere: receptorul principal, și mai mult - antena. Dar antena a fost ușor de configurat chiar și pentru frecvențe radio gratuit, doar zgomot ascendent de aer.

Am încercat și recepție detector cu această antenă, condensator variabilă conectate în paralel și bobina o diodă germaniu și căști de înaltă impedanță. Chiar și în interiorul casei de beton a fost auzit „Radio România“, la o frecvență de 873 kHz, iar la ieșirea din antena pe balcon - câteva dintre post de radio din Moscova.
