Cablarea RGB LED benzi. Cum se conectează RGB benzi le? Cum de a conecta controler și putere RGB RGB? Cum de a extinde banda de LED-uri?
controler de cablare pentru benzi RGB-LED

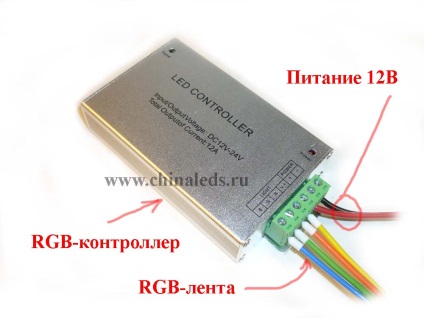

Indiferent de controler pe care o alegeți pentru a evidenția, acesta este întotdeauna conectat pe același circuit. controlerul este alimentat prin intermediul conectorului „V +“ și „V“. Pe unitatea de alimentare are, de asemenea, notația „V +“ și „V“. Pentru a conecta controlerul la sursa de alimentare trebuie să conectați sârmă „V +“ controler „V +“ sursa de alimentare și de „V“ controler „V“, sursa de alimentare.
banda RGB conectate la conectorii controlerului care sunt desemnate după cum urmează:
Aveți grijă să nu se confunde. RGB de culoare panglică și culori RGB controler. Dacă cârpăci, operatorul nu va funcționa corect. de exemplu, apăsați butonul de pe telecomandă pentru a roșu deschis și aprinde, de exemplu, verde.

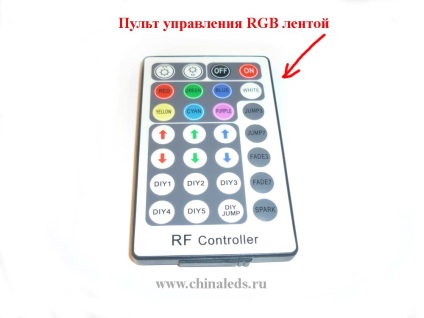

RGB bandă de control de la distanță: buton de culoare standuri pentru, ce culoare va lumina bandă RGB.
Cum pot conecta banda de mai mult de 5 metri?

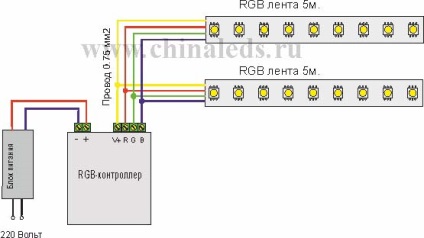

Cablarea RGB-benzi, cu o putere de alimentare.
Pentru acest sistem, aveți nevoie de secțiunea cu patru fire de bază necesare de 0.75mm2 și o lungime de 5 m sau 2 cablu cu doua fire.
De asemenea, este important să se ia în considerare. că ieșirile de putere ale controlerului trebuie să fie mai mare decât puterea totală a ieșirilor sunt conectate la aceste benzi, sau ieșiri RGB ale controlerului vor fi distruse. Experiența noastră arată că excesul de capacitate ar trebui să fie de 1,5 ori. De asemenea, unitatea de alimentare cu energie trebuie să fie mai mare decât capacitatea totală a benzilor conectate în RGB 1.5raza. Creșterea puterii operatorului și de alimentare cu energie conduce la o creștere a dimensiunii lor, iar acest lucru, la rândul său dificil să le instaleze în adâncitura de tavan. Pentru că, trebuie să ofere un loc special pentru ei în etapa de reparații, nu este foarte convenabil. Dar există un alt mod, nu crește puterea și dimensiunea unității de controler, și creșterea numărului acestora la dimensiuni compacte constantă și utilizarea amplificator RGB.
Scheme compuși de benzi RGB-LED folosind RGB-amplificator
În acest sistem, pentru o lungime opțională de bandă de 5 metri, folosind o sursă de alimentare suplimentară și amplificator RGB. Din ieșirea primului semnal segment LED RGB bandă plantam prin amplificator de intrare 4 fire pentru RGB și RGB ieșire amplificator conectat la intrarea celei de a doua lungime de 5 metri a aceluiași fir prin 4. De asemenea, RGB amplificator pentru a conecta doua sursa de alimentare.
Principalul lucru este să nu se confunde sârmă, este responsabil pentru gestionarea de culoare RGB bandă. Pe banda. de exemplu, plumb este responsabil pentru culoarea roșie este desemnat prin litera „R“ este necesar să se conecteze la conectorul amplificator RGB, desemnat prin litera „R“. Cu firul rămas să facă același lucru.
1). surse de alimentare, și cu atât mai puțin că trebuie să se ascundă mai puțin spațiu.
2). Cu acest sistem, puteți utiliza toate controlerele care sunt scoase la vânzare, nu caută controlere cu ieșiri puternice.
3). Puteți conecta orice număr de imagini de bandă.

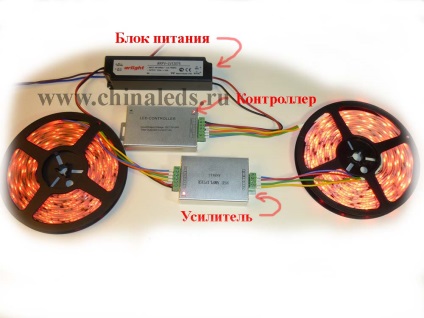

Pentru a face mai clar aici este o imagine de a conecta două segmente de bandă de 5 metri. Din nou. Dacă vă conectați o singură bucată de bandă de 5 metri lungime. apoi utilizați controler și sursa de alimentare RGB, 5m suplimentar trebuie să luați un alt amplificator de putere și de alimentare.
Conectarea două benzi RGB-
