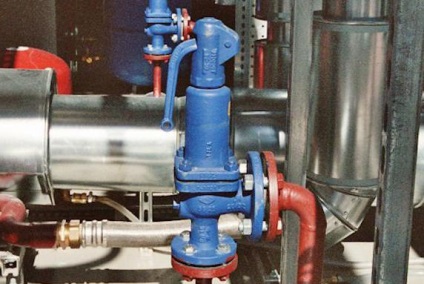

Supapă de siguranță în sistemul de încălzire este un dispozitiv de siguranță pentru generatoarele termice și alte echipamente care este ușor de a lucra. Funcția sa principală - Reset sarcini neplanificate întâlnite în situații diferite.
Mai mult, dispozitivul este angajat de control al fluxului de agent de răcire în sistemul de încălzire. Toate celelalte echipamente este foarte periculos, ca urmare a mantalei de apă sub presiune ridicată este considerată periculoasă.
numire
Scopul principal al supapei de siguranță - protecția sistemului de încălzire de la posibile căderi de presiune. Această situație este tipică pentru un cazan de abur de case. Sistemul de încălzire a apei și presiunea de alimentare cu apă caldă atinge valorile limită rar.
Creșterea bruscă a presiunii este posibilă din următoarele motive:
- Volumul lichidului de răcire depășește valorile admise ca urmare a eșecului de automatizare.
- Creșterea bruscă a temperaturii.

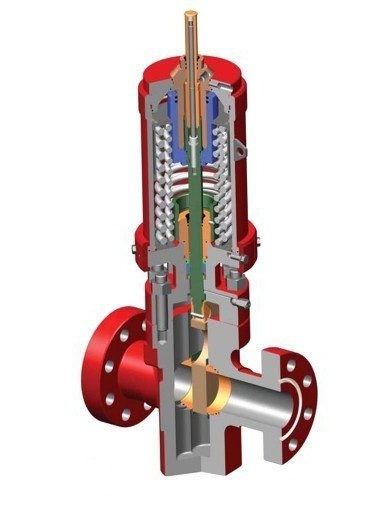

Supapa în sistemul de încălzire: Schema dispozitivului
Acest dispozitiv constă dintr-un corp și două elemente mulate. Corpul este realizat din alama robinet, fabricate prin tehnologia de ambutisare la cald. Supapa principală de gaz este un arc de oțel. Prin intermediul reziliență sale, stabilește o forță de presiune care va acționa asupra membranei suprapusă de trecere spre exterior.
La rândul său, membrana, care este în șa, sigiliul completat, este forțat de către un arc. Partea superioară a arcului se reazemă șaiba de metal fixat pe tija și înșurubată la un mâner din plastic. Mânerul este necesară pentru reglarea supapei de reducere a presiunii în sistemul de încălzire.
Să ne gândim mai detaliat varietatea acestor dispozitive.
supapă de cuplare
Aceste dispozitive sunt fabricate din alamă. Acest tip este dată prin intermediul, cu alte cuvinte, acesta este deschis de către forțele de presiune. În ciuda faptului că aceasta este cea mai ieftină opțiune, este de asemenea destul de fiabile. Cuplarea supapă de siguranță în sistemul de încălzire are o structură simplă: stem garnitură și ambele părți - fir.
Aparatul de alamă
Acest echipament are o structură mai complexă. Acesta trebuie să fie instalat în sistemul de încălzire imediat după pompa de circulație. Tija și arcul în acest design din oțel inoxidabil. supapă de siguranță din alamă în sistemul de încălzire este capabil să reziste la temperaturi de răcire de până la 1200 ° C
supapă de verificare
Supapa de control este un dispozitiv de siguranță care împiedică refluxul lichidului de răcire din sistemul de încălzire la o cădere de presiune.
Principiul de funcționare
Există două tipuri principale de supape pot fi văzute astăzi - un arc și o pârghie de-marfă. Și înainte de a efectua selectarea supapei de siguranță pentru sistemul de încălzire, este necesar să se ia în considerare aceste tipuri de mai detaliat.
Maneta de marfă
Acest tip de supapă de reducere a presiunii este echipament, construcția care un transport special cu condiția asociat cu bobina cu ajutorul unei pârghii de blocare din exterior. Mutarea în direcția lungimii brațului de încărcare reglează forța cu care scaunul mosor pridavlivaniya. Atunci când presiunea lichidului de răcire din sistemul de încălzire depășește norma, se deschide supapa, și curge lichid superfluă prin orificiul de evacuare.
În prezent, cel mai popular supapa de tip arc. Din exemplul de realizare precedent este caracterizat prin aceea că, tija supapei nu este presată cu pârghia cu sarcina, și printr-un arc. Principiul de funcționare în ansamblul său, nu este cu mult diferit de sistemul de manevrare a pârghiei de marfă. Prin varierea gradului de comprimare a arcului, regulamentul de supapă.
opțiuni de montare
Pentru a asigura o funcționare fiabilă și sigură a supapei în sistemul de încălzire, se recomandă instalarea, în conformitate cu toate reglementările în vigoare. Le puteți găsi într-o documente de reglementare speciale. Reguli diferă în funcție de capacitatea și presiunea de funcționare a sistemului. Dar fundamentele încă rămân, printre care:
- Sistemul de încălzire al acestui dispozitiv trebuie să fie instalat pe linia de flux direct după cazan. În cazul în care generatorul de energie termică este mare, două supape pot fi instalate.
- O supapă de siguranță în încălzire conducta de retur este instalat numai pentru apă caldă la cel mai înalt punct al cazanului.
- De asemenea, îngustarea inacceptabilă a canalului în locuri între supape neacceptabile dispozitiv cu supape.
- conducte de evacuare trebuie să fie afișate în sistemul de canalizare sau în alt loc în condiții de siguranță. Această linie este absolut inadmisibil instalarea dispozitivelor de blocare.
Este important de a face alegerea corectă a supapei de siguranță pentru sistemul de încălzire, care împiedică cazanul de fierbere și la scăderea tensiunii arteriale. Că supapa funcționează corect, trebuie:
- resort Select echipament, în care agentul de răcire arc bude presiune contracaram.
- Se determină mărimea și tipul dispozitivului la presiunea sistemului de încălzire nu depășește valorile admisibile, deoarece acesta trebuie să ajute sistemul.
- supapă de tip deschis trebuie să fie selectată în cazul în care apa evacuată în atmosferă, și închise - când apa este evacuată în conducta de retur.
- Full-ridicare Transpaleta și supapă selectat de preferință în funcție de lățimea de bandă.
- Prin cădere de apă în atmosferă, se recomandă să se stabilească un dispozitiv de tip deschis. Pentru cazanele care utilizează combustibil lichid, este necesar de a alege supape Transpaleta pentru centrale termice pe gaz - Full-lift.
Calcularea dispozitivului de siguranță trebuie să fie făcută în conformitate cu procedura stabilită în SNP II-35 „Cazane“.
Setarea supapa de siguranță este necesară pentru a proteja sistemul de încălzire să depășească nivelul de presiune peste valoarea limită. Din acest motiv, calculul acestei unități trebuie redusă la calcularea sumei maxime increment admisibilă a agentului de răcire și determinarea posibilelor surse de suprapresiune.
Sursele de creștere în volum poate servi ca:
- Supraîncălzirea în schimbătorul de căldură sau unitatea de cazan cu vaporizare ulterioară. Atunci când vaporizarea lichid este capabil să-și mărească volumul de 461 de ori, astfel încât acest factor atunci când aleg o supapă este predominantă.
- linii automate de ieșire de control al sistemelor de încălzire independente cazan make-up și nu reușesc. De asemenea, poate servi ca un factor predominant în supapa de selectare.
- Mediul termic încălzit în schimbătorul de căldură sau unitatea cazanului, crește în volum. Când este încălzit, creșterea specifică în valoare de la 0 la 100 ° C, care este de numai 4%, astfel încât selectarea mărimii acestui tip de dispozitiv nu este un punct fundamental.
Echipamentul selectat ar trebui să ofere un ajutor cantitatea calculată de lichid de răcire prin cel mai important factor de creștere a volumului.
Supapa de siguranță în sistemul de încălzire: selecție
Diametrul supapei de țeavă de intrare trebuie să fie egală sau mai mare decât diametrul țevii obținut prin calcul. În plus față de diametrul duzei, este necesar să se verifice dispozitivul de siguranță pentru a reseta câștigul calculat al volumului de lichid de răcire în caz de urgență. De asemenea, este important să se ia în considerare faptul că o mai mare diferența de presiune dintre valorile din linia de refulare și deschiderea supapei, mai mult lichid va fi lansat prin intermediul echipamentului de siguranță.
Ridicarea dispozitivului, trebuie amintit că deschiderea completă este realizată atunci când presiunea din sistemul de încălzire peste valoarea sensibilă la 10%, iar închiderea completă - în timpul scăderii presiunii sub parametrul de răspuns de 20%. Prin urmare, este de dorit pentru a selecta echipamentul sub o presiune mai mare de aproximativ 20-30% din presiunea reală a sistemului.
diametrul nominal
Determinarea diametrului nominal al aparatului de siguranță se realizează prin intermediul unor tehnici speciale au fost dezvoltate Gostekhnadzor. În acest sens, este recomandabil să invite specialiști calificați.
Dacă acest lucru nu este posibil, se recomandă să se folosească următorul principiu: diametrul valvei nu trebuie să fie mai mică decât conducta de ieșire a unității de cazan. În acest caz, o marjă substanțială, care va asigura siguranța sistemului.
Reglarea supapei de siguranță a instalației de încălzire se realizează în așa fel încât presiunea critică este deasupra funcționează aproximativ 10-15%. Eficiența dispozitivului poate fi verificată prin provocarea deschiderea acesteia. Reglarea supapei de siguranță a sistemului de încălzire trebuie să fie efectuate anual înainte de începerea sezonului de încălzire.
