În lumea de astăzi a progresului tehnic nu este în loc, dar în multe case pentru încălzirea cuptoare atât de simple sunt utilizate în prezent. În ciuda faptului că acest tip de încălzire este una dintre cele mai populare și familiare opțiuni, are unele dezavantaje majore. De exemplu, cel mai important dintre ele pot fi considerate necesitate cărbune preformat sau lemn, precum și o diferență semnificativă de temperatură în timpul cuptor aragaz și după răcirea acestuia.
În astfel de cazuri, mântuirea reală devine ales calitativ circuit de încălzire a unei case private cu sistem de încălzire centrală, cu utilizarea cazanelor electrice sau pe bază de gaz.
Aici puteți vedea o comparație independentă a diferitelor sisteme de încălzire o casă de țară
Sistemul de încălzire a unei case private cu circulație naturală
Cea mai simplă versiune a unui sistem de încălzire acasă privat este format din mai multe componente: cazan, conducte, vas de expansiune, sistemul radiatorului. Aceste elemente vor fi suficiente pentru a crea un sistem complet de încălzire cu circulație naturală (numită, de asemenea, sistemul de gravitate).
sistem de încălzire este o casă privată cu un singur etaj
Constructii de acest tip sunt adesea folosite în construirea joase, în acele locuri în care leagăne de tensiune sunt o caracteristică comună, ca o astfel de activitate de proiectare se bazează pe principiul diferenței de densitate a lichidului de răcire la temperaturi diferite.

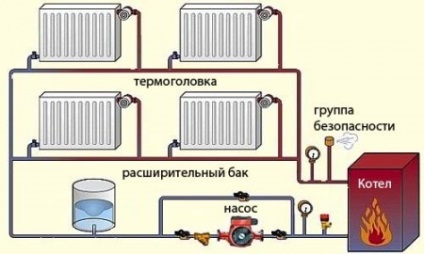

Diagrama de încălzire tipică a unei case mici cu circulație naturală
Un dezavantaj al o astfel de construcție poate fi considerată ca o mică lungime a conductei de alimentare (aproximativ 30 metri), a crescut inerție, precum și conducte de diametre mari. Avantajul principal este autonomia completă a sistemului.
Circuit setare EXEMPLU tubulatură pentru încălzirea locuințelor
Conducerea un sistem de încălzire casă de țară
Sisteme de incalzire a apei dintr-o casă de țară, în funcție de caracteristicile de design pot fi împărțite în mai multe tipuri:
- un singur tub și dublu-tub (în funcție de tipul de conectare a dispozitivului de încălzire);
- cu mișcarea simultană a apei și circuitul de stand (în funcție de tipul de stabilire a liniei);
- cu căptușeală superioară și inferioară (în funcție de locația pasajului riser cu apă fierbinte);
- cu coloane montante orizontale și verticale.
Elementele de bază ale sistemului de încălzire
Sistemul de încălzire, care poate funcționa în mod independent, este format dintr-un număr mare de elemente diferite. Pentru a înțelege în mod clar și imagina principiul unui astfel de sistem, este necesar să se înțeleagă semnificația și funcționalitatea componentelor sale individuale.
Cazanul este cea mai importantă parte a oricărui sistem de încălzire, așa cum se întâmplă în ea și există căldură de ardere. Până în prezent, a produs două tipuri de cazane, care diferă unele de altele prin caracteristicile lor funcționale: de circuit unic și dublu. Este aceste tipuri sunt folosite în majoritatea caselor private cu proiectul cazanului.
Single-cazane pot executa o funcție unică - încălzirea casei, în timp ce cele două circuite capabile de mai mult, și se încălzește apa. În ciuda faptului că cazanul dublu presiune este mai popular, este considerată mai puțin fiabile decât un singur circuit. Motivul este aceasta: în cazul în care cazanul dublu presiune eșuează, atunci toată casa va rămâne fără căldură, nu numai, dar, de asemenea, de apă caldă. În cazul în care eșecul va cazanului singură buclă, casa va rămâne fără căldură, dar o sursă mică de apă caldă va fi încă prezent.
Diferența dintre un singur circuit și cazanele cu dublu circuit,
cazanele Combi sunt echipate cu dispozitive speciale prin care este încălzit de apă și în dispozitive singur circuit este încălzit direct în cazan, apoi se deplasează pe radiatoare, apoi revine din nou la cazan.
În funcție de tipul de cazane de instalare sunt împărțite în podea și de perete. cazane suspendate, în cazul în care, utilizate arzătoare de gaz, în general, atmosferice, mult mai bine adaptate la fluctuațiile presiunii gazului în conductele magistrale (la podea, în astfel de situații nu reușesc mult mai repede).
Schema Montarea cazanului de încălzire unică perete
cazane universale
Aceste cazane permit utilizarea aproape orice tip de combustibil, dar cel mai eficient ar fi un boiler dedicat, cum ar fi combustibil solid sau pentru încălzire cu ajutorul combustibilului diesel. Proiectul de încălzire este obligat să arate proprietarul casei, ceea ce este eficiența diferitelor cazane, cât de mult va costa gaze naturale, cărbune, lemn sau motorină.
Desigur, cazane universale poate părea la dispozitive cineva mai in varsta, dar tehnologia industria de combustibil este în continuă evoluție. De exemplu, cazanul, care este proiectat pentru brichete speciale de combustibil - un high-tech și destul de curat în sistemul de încălzire al mediului. Desigur, vor exista fum si alte produse de ardere din lemn, dar nu la fel de critic ca a fost la Londra, în secolul al XVIII-lea, când nu era cerul vizibil din fumul de seminee. Tehnologia sa schimbat și destul de gravă.

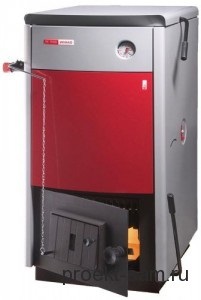

Diferite cazane de încălzire universale
Cazanele de încălzire a aerului
Acest tip de cazan este acum devine foarte popular. Principiul de funcționare se bazează pe faptul că cazanul încălzește lichidul de răcire nu este, iar aerul din încăpere. În funcție de designul cazanului, aerul poate fi chiar și alimentate prin canale speciale în camera vecină. Cazanul este format dintr-un sistem în buclă închisă, în interiorul căruia există conducte cu o suprafață mare interioară. Tuburi Găuri deschid direct în cameră, care trece prin conducta roșu-fierbinte, aerul este încălzit și începe să participe la circuitul de schimb de căldură.
Cazan pentru încălzire cu aer
Cazane de incalzire de aer - dispozitiv extrem de eficient. Lucrul cu brichete din lemn si de combustibil. Unul din lemn tab (bușteni sau brichete 5-8) permite o astfel de boiler pentru încălzirea aerului din interior timp de 7-10 ore. Acest tip de echipament este utilizat în cazul în care doriți să salvați bani pe conducte (acestea pur și simplu nu sunt necesare).
Căldura a cărui funcționare se datorează combustibililor gazoși sunt împărțite în ventilator și un dispozitiv atmosferic (în funcție de tipul de arzatoare).
Cazanele sunt echipate cu arzătoare ventilator poate fi operat fără întrerupere sub presiune redusă, dar ele au un dezavantaj major - acestea sunt prea zgomotoase.
Cazanele echipate cu arzătoare atmosferice funcționează fără zgomot, dar ele pot fi operate la o presiune a gazului de apă de 150 mm. Art. Atunci când un arzător de presiune mai mică arde prin, deoarece cazanul va rula doar 80% din capacitatea sa.

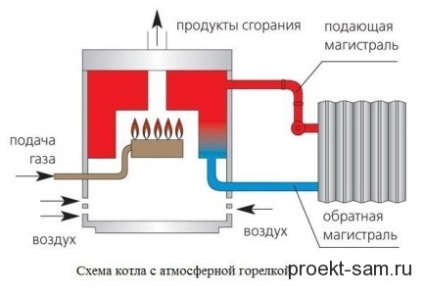

Schema cazanului cu arzător atmosferic
În ventilator arzătoare nu sunt astfel de probleme, astfel încât acestea vor fi opțiunea cea mai convenabilă.
orificiu
Supapa de aer este necesară pentru a elibera sistemul de aer. În primul rând, sistemul este umplut cu lichid, atâta timp cât aerul din ea dispare. Astfel, datorită încălzirii se poate produce bule de aer în ea, prin aceasta formând bule de aer care împiedică curgerea liberă a apei prin conducte și baterii. Doar la fel pentru aceasta și cu condiția ca prezența supapei de aer, care afișează automat sasul rezultat.
rezervor de expansiune
Sistemul de încălzire a apei are un anumit nivel de capacitate, din cauza căreia presiunea hidraulică internă într-un sistem închis, care este umplut cu apă, cu creșterea temperaturii poate fi crescută, ceea ce ar implica eșec. Acest lucru se datorează faptului că creșterea presiunii poate fi mai mare decât rezistența la tracțiune a pieselor individuale ale sistemului.
Pentru a evita astfel de situații, sistemul de încălzire este echipat cu un vas de expansiune, care îndeplinește mai multe funcții:
- eliminarea rezervorului deschis pentru a drena excesul de apă;
- reumplute volumul lipsă de apă, care are loc la deviere acestuia sau temperatură scăzută;
- aerului de supraalimentare, care este eliberat din apă în timpul încălzirii sale.
Rezervoarele de expansiune sunt împărțite în două tipuri: deschise și închise.
Primul este capacitatea în care partea de jos este conectat la sistemul de încălzire, volumul fluidului în sistemul de încălzire influențează nivelul apei din rezervor.
Deschideți rezervorul de expansiune din oțel inoxidabil
Al doilea rezervor este un recipient sigilat din metal. Acest rezervor este împărțit în interiorul diafragmei din cauciuc rezistent la căldură pe lichid și camera de aer.
Conducerea unui vas de expansiune închis
pompă de circulație
Este necesară Pompa de circulație pentru a asigura fluxul lichidului de răcire într-un sistem cu circulație forțată. Acest aparat este un corp din fontă, cu un rotor amplasat în interiorul acestuia atașat la un rotor cu palete. Atunci când aceste dispozitive sunt rotite, există o mișcare a sistemului de încălzire a apei calde.
Pompa de circulație în sistemul de încălzire
Cazanele sunt rezervoare de stocare, în care încălzirea apei se realizează prin schimb de căldură între apa rece care vine dintr-un sistem de apă din cazan și un agent de răcire. Aceste dispozitive sunt proiectate pentru a încălzi apa caldă în sistemul auxiliar de alimentare cu apă.
Schema circuitului De modele de sistem de încălzire în casă
Conductele care sunt utilizate în sistemele de încălzire, sunt de trei tipuri:
Cele mai populare sunt tuburi de plastic - destul de ieftine și este foarte ușor de instalat. țevi din oțel - cele mai familiare și comune în cele mai multe case. Cel mai de încredere, frumos, dar scumpe sunt țevi de cupru.
Radiatoare sunt împărțite în 4 tipuri:
radiatoare moderne din otel
Dacă sunteți în iarna nu locuiesc în țara lor de origine, apoi o apă înghețată se poate rupe nu numai conducta, dar, de asemenea, cazan. Pentru a evita astfel de situații, utilizați antigel.
Din apa obișnuită are vâscozitate ridicată, capacitate redusă de căldură, precum și formarea unui strat de funingine. Antigel nu se recomandă utilizarea conductelor galvanizate.
termostate
Pentru a menține automat temperatura necesară, radiatoarele sunt dotate cu termostate, format din două părți: un cap termic și o supapă de control. Pentru a seta temperatura dorită este suficient pentru a transforma capul termic.
Proiectarea unui sistem de încălzire acasă privat
Sistemul de încălzire - unul dintre cele mai importante elemente din estimările de construcție și proiectare de orice acasă.
Ceea ce este compus din proiectul de încălzire
Dacă totul este mai ușor, proiectul vă oferă două cifre cheie:
- cât de mult cheltui bani pe electricitate (gaz, cărbune, lemn);
- și temperatura la care aerul este încălzit în casa ta, în cazul în care fereastra este atât de mult mai puțin.
Toate celelalte informații - aceasta este doar un supliment la aceste două cifre. Să considerăm, de exemplu, sistemul de încălzire cu apă caldă a casei.
Schema de dispozitiv de încălzire a apei, case particulare
Întregul sistem de încălzire - un set de produse standardizate, specifice, care include:
- Surse de căldură (radiatoare)
- radiatoare,
- și conducte.
Fiecare element are un anumit număr de performanță de calcul.
Imaginați-vă un magazin care vinde numai următoarele serii de produse:
- cazane de putere X, Y și Z; kilowați
- radiatoare capacitate X1, Y1, Z1 kilowați;
- diametre de țeavă D1, D2, D3.
Poti cumpara un cazan, suma corectă a secțiunilor de radiator și a conductei, care este încă conectat. Tu spui că intervalul este prea mic, și nu se întâmplă? Dimpotrivă - așa se întâmplă. Cazanele pot varia, în principal, mărci comerciale și eficiență, aceeași poveste cu radiatoare (calorifere peste tot în jurul), cum ar fi, și tubul - literalmente vândut doar trei diametre mai de funcționare, dacă vorbim despre metal-plastic.
Un circuit de încălzire simplu la casa cazanului
Calculul ia în considerare conductivitatea termică a pereților, înălțimea tavanului, spațiu de podea și o mulțime de lucruri mici.
Proiectul în mod corespunzător compilate arată cum pentru a obține performanțe maxime cu un minim de mijloace.
EXEMPLU casă duplicat circuit de încălzire
Cum se poate încălzi o casă de țară
Proiectul competent nu se oprește pe tipul de echipament pe care compania este interesată să-l vândă pentru tine, și oferă o varietate de opțiuni pentru încălzire acasă. De exemplu, au fost plasate la conducta de gaze naturale de origine. Gaz - destul combustibil ieftin, cu o valoare calorică ridicată. Se pune un singur sau dublu-cazan. Cazane de gaz sunt relativ ieftine, sunt foarte eficiente și de a lucra fără înlocuire timp de mai multe decenii.
Mostre de scheme de proiect de încălzire cu gaz acasă
Dacă luăm în considerare gazul, este posibil de livrare a gazelor la cilindrii.
Dezavantajele de gaz de încălzire independentă la domiciliu
- Necesită instalarea cazanului nu reductorul ieftin pentru reducerea presiunii.
- Acesta va acoperi în conducta de fum, literalmente. De exemplu, zona de origine de aproximativ 150-200 m2, cu dublu-cazan, care este alimentat cu gaz la cilindrii, cilindrii 10-14 poate solicita o săptămână.
Acestea sunt exemple din viața reală. Sunt case cu nu este cel mai prost izolate termic, temperatura în afara ferestrei la minus 25, zona nu diferă critică, dar acestea nu au fost norocoși - nu în apropierea conductei. Care este soluția? Utilizați alte surse de încălzire, sau calcula sistem de încălzire non-tradiționale.
Încălzire casă la țară, cu o podea caldă dispozitiv
Aparatele electrice pot fi utilizate nu numai în baie. Dacă acționăm cu înțelepciune, ele pot fi folosite pentru a încălzi complet o casă de țară. Dar, după cum știți, eficiența unei astfel de decizii ar fi departe de a fi ideale. Încălzire cu energie electrică (precum și centrale termice electrice, pe care nu le-am luat în considerare pentru același motiv) - distractiv nu este ieftin.
Dispozitiv de încălzire prin pardoseală Schema în clădire
În plus, aveți nevoie de izolare gravă a pereților și podelelor din casă. De asemenea, trebuie să instalați ferestre speciale cu izolație ranforsată și un profil special cu mai multe camere. Ca urmare, este posibil să se abandoneze complet sistem de încălzire tradițional, în fiecare cameră de aer se va incalzi o podea.
Concluzii. Proiectul de încălzire competentă a unei case de țară este documentele tehnice necesare. Acesta vă permite să facă concluzii definitive cu privire la eficacitatea unuia sau un alt tip de încălzire. Proiectul va necesita unele investiții, dar ei să plătească pentru ele însele, după prima iarnă.
Sistem Home încălzire, care este construit în conformitate cu calculele tehnice competente, nu are nevoie de o mulțime de bani pe întreținere și aduce bucurie si caldura de tot confortul casei proprietarilor lor.
