Este foarte important să respectați toate măsurile de siguranță recomandate pentru funcționarea echipamentelor de încălzire. Acest lucru nu se aplică numai pentru instalațiile de mari dimensiuni, care sunt utilizate în construcții sau în producție, dar, de asemenea, de dispozitive compacte, cum ar fi de încălzire a apei menajere.
Dacă ignorați consecințele de siguranță pot fi foarte grave - vorbim nu doar despre viața ta, ci și viețile celor din jurul tău. supapă de siguranță - este un lucru foarte important de a dota un încălzitor de apă acasă, care, din păcate, mulți oameni uita. În acest articol, vă vom spune despre ce ai nevoie este un dispozitiv, cum funcționează și cum să-l opereze corect.
numire
Pentru a înțelege scopul supapei de siguranță, pentru a începe cu noi amintim lucrurile de bază ale unui curs școlar al fizicii. Este cunoscut faptul că apa are proprietatea de creștere în volum atunci când este încălzit. Dacă încălzirea apei la 80 de grade (temperatura maximă aproximativă a apei calde de la robinet), volumul său va crește la 2 sau 3% - în funcție de faptul dacă temperatura a fost la începutul încălzirii.
Deoarece containerul în care este etanșat apa de încălzire în cazan, apoi cu încălzire viguroasă crește în mod inevitabil presiunea din interiorul recipientului. Rezultatul unei creșteri a presiunii necontrolată ar putea fi o explozie a dispozitivului. Este aici că am ajuns la ajutorul unei supape de siguranță. Acesta îndeplinește următoarele funcții:
- Ea nu permite apă caldă pentru a ajunge înapoi în conducta de alimentare cu apă;
- normalizează presiunea în cilindru, reducând probabilitatea loviturii de berbec;
- eliminarea excesului de apă, aruncând-o imediat ce există exces de valori normale de presiune și temperatură;
- Aceasta permite siguranța scurge apa din boiler pentru întreținere.
Dispozitivul și principiul de funcționare
În ciuda funcționalitate destul de largă, supapa de siguranta are un dispozitiv foarte simplu: elementele principale sunt doi cilindri - mari și mici.
- cilindru mare este un fel de „supapă“. In interior este instalat clapa, care se numește „cu supapă de aerisire“. Aceasta acționează arcul supapei este mic. La ambele capete ale cilindrului mari părți filetate fixe, care sunt necesare pentru a conecta supapa de siguranță la alte elemente ale unui cazan.
- mic cilindru este montat perpendicular pe larg. Ambele capete sunt conectate cu prize, iar în cazul în care există un tub de drenaj. În interiorul unui cilindru mic are, de asemenea, o supapă de reținere, care funcționează în direcția opusă primei.
Cum sunt supapa de siguranță? creșterea presiunii apei din interiorul boilerului antrenează o supapă cu arc. Acesta se deschide, permițând apei pentru a umple rezervorul. Odată ce apa ajunge la nivelul dorit, presiunea din interiorul crește cilindru, iar supapa se închide. Deoarece consumul de apă în rezervor, rezervele sale vor fi completate automat.
Supapa de reținere în interiorul cilindrului mic proiectat pentru o presiune mai mare. De îndată ce acest indicator devine critică, condus de un arc, se deschide supapa. Astfel, excesul de apa va fi evacuată.
Există mai multe versiuni diferite ale supapelor de control pentru cazane. Acestea diferă în anumiți parametri-cheie. De exemplu, o metodă de instalare a supapelor de reținere sunt împărțite în:
În funcție de principiul de funcționare se poate distinge următoarele tipuri de supape de control:
- directă;
- indirecte;
- calculată în două poziții;
- proporțională.
În cele din urmă, se face o distincție între mai multe tipuri de supape de control pentru cazane la o înălțime de ridicare de constipație:
- Full-lift;
- srednepodemnye;
- malopodemnye.

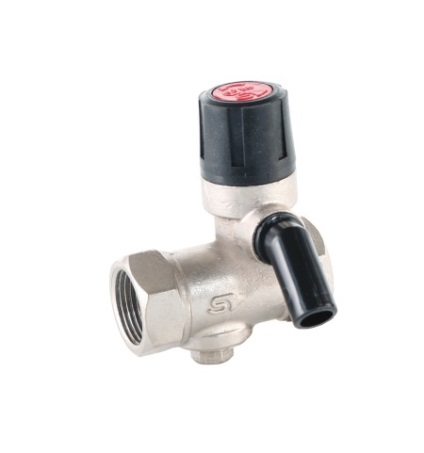

Pe mânerul coborâre
Una dintre cele mai comune variante ale supapelor de control, care sunt echipate cu încălzitoare de apă, un mâner supapă de obturator. Spune-ne pe scurt despre design și funcția sa.
Supapa de reținere cu mânerul obturator are următoarele elemente structurale: o carcasă, montarea pentru apa de evacuare, piele fortata de presiune de siguranță de relief arc de supapă și arc supapă de reținere.
Sub influența presiunii apei comprimă arcul de revenire a supapei, prin supapa de aerisire este rotit și deschide accesul apei la rezervor. Odată suficientă apă este apelat, supapa de control este returnat în poziția sa inițială.
mâner coborâre este necesară pentru a se, dacă este necesar, pentru a efectua eliberarea forțată a presiunii în interiorul sistemului. De îndată ce presiunea depășește supapa de siguranță maximă permisă, este activată prin care evacuarea excesului de apă, astfel încât presiunea este normalizat.

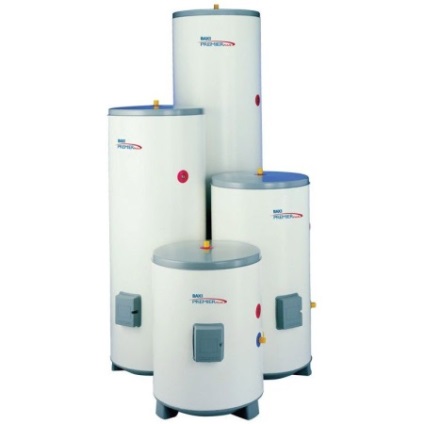

Pentru cazan de încălzire indirectă
Multe dintre apartamente au încălzitoare de apă de tip indirect. încălzire indirectă nu are loc în cazan, și în alte dispozitive este de multe ori - în cazanul de încălzire. Astfel, activitatea de încălzire a apei și indirect cazan sunt strâns legate între ele. Pentru acest tip de sisteme de încălzire a apei este necesară pentru a selecta supapa de relief corespunzătoare.
Toate caracteristicile necesare enumerate în dispozitivul tehnic foaie de date, astfel încât înainte de a cumpăra asigurați-vă că pentru a revizui documentul. Este important să se cunoască presiunea de funcționare admisibilă a dispozitivului - trebuie să se concentreze pe el și nu pe presiunea în conductele de apă.
Este posibil să înlocuiți supapa de siguranță din spate?
Membrii încălzitoare de apă de uz casnic sunt de multe ori a pus întrebarea: „Este posibil să instalați supapa de siguranță în locul invers?“. Punct de vedere tehnic este posibil, dar să facă acest lucru, în orice caz, nu-l merita. Dacă face o astfel de înlocuire, cazan transforma într-un balon, care în orice moment poate exploda.
De exemplu, atunci când apa este încălzită la 150 de grade sta calm presiune cazan crescut rapid. Cu toate acestea, în cazul în care în acest moment robinet de apă caldă, presiunea din interiorul rezervorului cu apa începe să scadă rapid. În plus, temperatura de fierbere scade la 100 de grade, dar se răcească repede, astfel că nu va avea timp. Ca rezultat, apa se fierbe imediat, turnarea cantitate mare de presiune a aburului vskachet sus și se întâmplă explozie destul de puternic.
Sfaturi pentru alegerea
La alegerea supapa de siguranta pentru sisteme de încălzire a apei menajere, urmați recomandările care erau specialiști pentru tine.
- Luați în considerare unitatea sistemelor de apă și canalizare în casa ta. Dacă lichidul în exces va fi fuzionat în atmosferă, alege o supapă de siguranță deschisă, ca și în cazul special echipate țeavă - apoi închisă.
- La alegerea supapa de siguranta, ar trebui să fie conștienți de presiunea maximă admisibilă în sistemul de încălzire a apei. În cazul în care este mai mare decât cea indicată în fișa de date a dispozitivului, valva nu va fi capabil să funcționeze normal.
Verificați serviceability

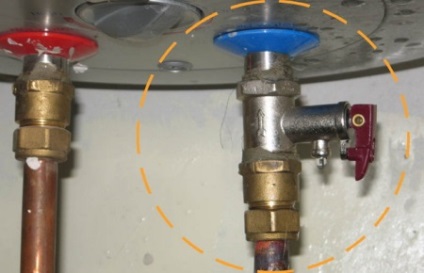

La domiciliu, puteți găsi destul de ușor dacă supapa de siguranță în stare de funcționare, montat pe cilindru. Pentru aceasta este necesar numai să se stabilească regulatorul de temperatură la valoarea maximă și pentru a deschide robinetul de apă caldă. Dacă după ce apa din boiler este încălzită la temperatura dorită, excesul de lichid va curge prin supapa de siguranță, așa că este destul de potrivit pentru utilizare. În cazul în care apa prin supapa nu se scurge, cel mai probabil, acesta este defect.
Cum să se adapteze?
Cea mai mare parte a supapei de siguranță este proiectat astfel încât, după instalarea ei nu pot (și nu trebuie) să se adapteze. Cu toate acestea, există unele modele care au din când în când trebuie stabilite. În primul rând, acest lucru se aplică dispozitivelor echipate cu un șurub de reglare, care este capabil să stabilească forța de presiune pe un arc și, ca urmare, valoarea de prag a acționare a valvei.
Înainte de a începe, citiți parametrii de reglare a funcționării supapei, specificate în documentele de însoțire. Cunoscând presiunea de operare, este posibil să se stabilească poziția corectă a șurubului.
Am compilat pentru tine un scurt tutorial pentru a vă ajuta să auto-a instala supapa de siguranță pentru sisteme de încălzire a apei menajere.
- Deconectați cazanul de la sursa de alimentare și de îmbinare a tuturor rezervorul de apă.
- Noi căutam un material pe care o vom folosi ca material de etanșare pentru compușii (de exemplu, câlți sau obișnuite-bandă FSM).
- Inarmat cu o cheie, vana este înșurubată o conductă de apă din cazan și conexiuni.
- Vedem că valva este instalat în poziția corectă. direcția de curgere a apei trebuie să coincidă cu semne de identificare dispozitivul de marcare sub formă de săgeți.
