Conform statisticilor, 30% din foc se datorează închiderii cablarea vechi - lipsa de fiabilitate de izolare. Incendiile provocate de cabluri electrice este de asemenea posibilă cu suprasarcina de cabluri, ceea ce duce la supraîncălzire a izolației și a circuitelor scurte si izolarea incendiilor.
RCD complet dispozitiv de protecție împotriva șocurilor
Conectarea circuitului RCD (RCD) și un întrerupător de circuit este instalat în condiții de siguranță a asigura un apartament de foc, din vina cabluri depășite și de a proteja trăiesc într-un apartament sau o casă de șoc electric. Înlocuiți RCD și mașina poate diferențial mașină, are toate funcțiile aparatului și RCD. Extrem RCD de instalare utilă în cazul în care copiii sunt prezenți.
Principiul de funcționare al RCD
Dispozitiv de protecție la impact funcționează pentru a monitoriza diferența de sarcină de curent de intrare și curentul de ieșire. În cazul în care diferența de curent este egal cu zero, adică de intrare de sarcină și curentul de ieșire este același, RCD este declanșat. Atunci când o persoană atinge accidental părțile deschise ale cablajului electric, curentul se va scurge prin corpul uman afectat și podea conductoare (beton, pardoseala din lemn umed, și așa mai departe).
În acest caz, va avea o diferență între curenții de intrare și de ieșire sarcina, RCD va declanșa rețea. cablarea veche poate da, de asemenea, curent de scurgere - pentru încălcări ale proprietăților sau integritatea izolației firului. Cu cablajul vechi poate fi întrerupt RCD dispozitiv de tensiune. În acest caz, este necesară înlocuirea de cabluri vechi.
Metode pentru instalarea RCD
Există două moduri posibile de a instala aparatul. O primă variantă presupune instalarea unui cablaj generală a circuitului RCD, imediat în aval de contor și automat. Atunci când un RCD comun pentru un apartament sau casa, este foarte dificil de a găsi o scurgere de curent prin izolarea firelor. O astfel de defect de izolație trebuie să fie solicitată pentru întregul apartament sau cabana.

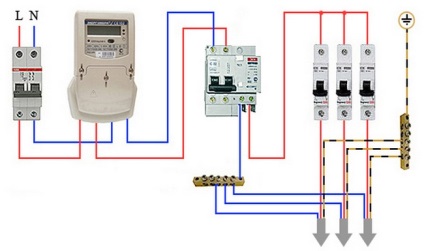

circuit electric Varianta cu un RCD comun și mântare monofazată
În acest caz, RCD se va scoate de sub tensiune întregul apartament. Într-o altă variantă de realizare, mai multe set de RCD, separat pentru fiecare direcție a cablajului în camera de zi, bucatarie, dormitor si camera copilului. O astfel de schema electrică separată a camerelor va tabloul de distribuție pe hol.
În același tabloul de distribuție instalate mai multe RCD. O astfel de opțiune desigur scump, dar are unele avantaje. În - În primul rând, la limita călătorie, rețeaua va fi oprit într-o direcție, iar cealaltă parte a tensiunii de alimentare apartament va rămâne. În aceeași cameră va fi mai ușor să caute deteriorarea cablajului.

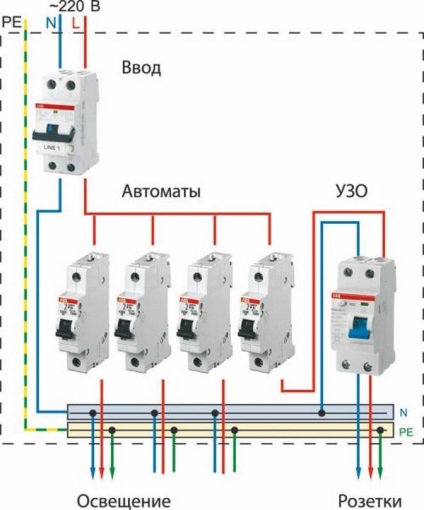

schema electrică Varianta cu RCD separat pentru prize și sol de protecție într-o rețea monofazată
În camera dispozitiv conectat la RCD separat de copii protejeaza copiii de la atingerea priza periculoasă mai rapid decât în exemplul de realizare a RCDs generale. Pentru întruchiparea camera unui copil pentru a da curentului de declanșare RCD, mai puțin de 10 mA. În baie sau bucătărie, în cazul în care există o mașină de spălat, este necesar să se pună RCD cu o mare de operare valoare curentă (300 mA - 500 mA), deoarece curentul de declanșare RCD de 10 mA va fi permanent dezactiva bucătărie.
RCDs sunt selectate pentru curent optim pentru toate sarcinile din Amperi. Timp de răspuns RCD - dispozitive de calitate - până la 0,1 secunde, timp în care nu se simte șoc electric. Pentru a verifica performanța dispozitivului este necesară pentru a proteja prin apăsarea butonului de test, RCD o dată pe lună și după fiecare operație de urgență.
Cablarea RCD în rețele mono și trifazate
Schema de conexiuni RCD în sisteme monofazate și trifazate sunt aproape identice. În cazul rețelei cu o singură fază, un RCD este setat automat, pe RCD cu tensiunea este aplicată sarcina întregului apartament.

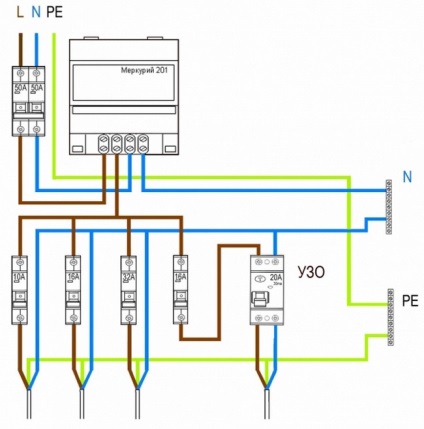

schema electrică Varianta cu RCD separat și la sol de protecție într-o rețea monofazată
Când rețeaua cu trei faze, plasat după disjunctorul contor pentru fiecare fază în parte, iar RCD este instalat după disjunctorului.
Schemă Varianta cabluri cu un RCD comun, RCD rufe separat, șemineu și bucătărie prize pământ RCD și de protecție în rețea cu trei faze
Conectați circuitul RCD este necesar să se cu atenție, nu trebuie confundat cu faza neutră pe terminalele RCD. Instrumentul are un terminal de desemnare (vezi instrucțiunile).
Cum se conectează RCD fără împământare?
Când împământare de protecție în apartament nu este disponibil, atunci RCD poate fi conectat la rețeaua cu două fire, fără a afecta setările sale de securitate. Deși PUE ansamblu setul interzis sistemului RCD TN-C (împământare și neutre sunt conectate), datorită probabilității reduse a răspunsului la sutimi de interes. După cum se arată, RCD se descurcă cu sarcina și fără împământare.
Schema de conexiuni RCD fără împământare
Cu toate acestea, alegerea pentru tine, mai bine pentru mine să pună RCD fără împământare. decât să rămână fără protecție, sau să instaleze un circuit de protecție pământ. Protecție RCD de circuit declanșat rapid atunci când trecerea curentului prin corpul uman, un posibil scurt-circuit (în acest caz, trebuie să fie setat la un întrerupător de circuit diferențial sau automat) și curentul de scurgere prin izolație de cabluri vechi.
