Repararea cutiei de viteze VAZ-2109 cuprinde următoarele etape:
1. PPC Scoateți din VAZ-2109. Purifice de murdărie folosind motorină și cârpe.
2. Scoateți jojei de ulei al PPC.
3. Set de transmisie carcasă verticală ambreiaj desfăcând șurubul 1 și piulița 2 din suportul ambreiajului 3 cablu. 2 Scoateți cablul ambreiajului suport din cutia de viteze.
4. Restul de 4 deșuruba spate piuliță capac de fixare.
5. Scoateți capacul din spate.
6. Opriți șurubul furcii treapta a 5.
7. Transmiterea fixa arborii de rotație.

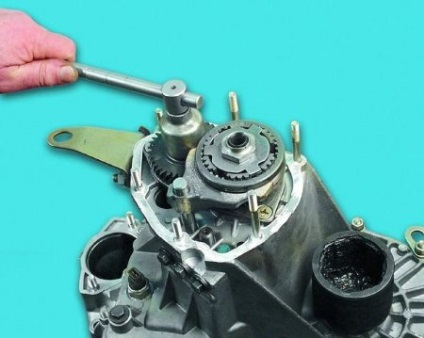

8. Opriți piulița arborelui primar.
9. Deșurubați piulița de pe arborele de ieșire.

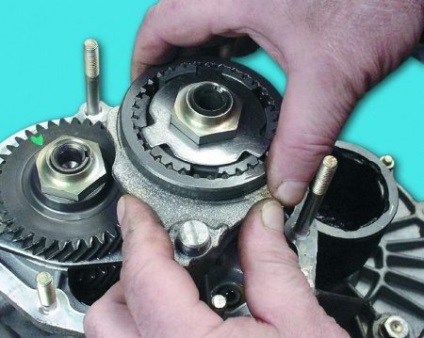

10. Demontați transmisia de viteze 5 cu un sincronizator și furcă dintr-un arbore secundar.
11. Se scoate din placa de împingere sincronizator și scoate din fișa de cuplare canelură.
12. Demontați transmisia de viteze 5 cu un inel sincronizator cu 1.
13. Scoateți manșon dintr-un arbore secundar.
14. Scoateți cincea mainshaft de transmisie de viteze.

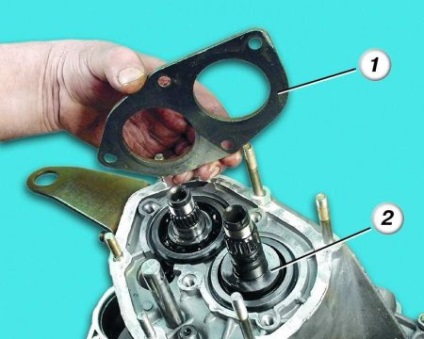

15. Opriți cele patru șuruburi cu o șurubelniță și îndepărtați șaibă de presiune de șoc 2 cu arborele de ieșire.

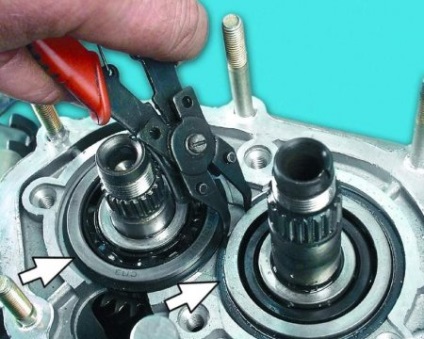

16. Scoateți rulmenții arborelui inel de reținere.
17. Tub Cleme 3 deșuruba și extrage granulele cleme cu grijă.

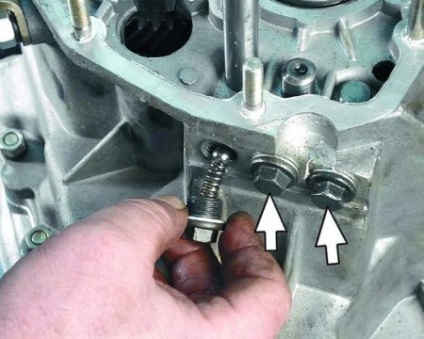

18. Opriți plug reversibil de blocare, scoateți inelul de etanșare și extractul opritor de arc.
19. Scoaterea mingea de prindere prin înclinarea cutiei.
20. Opriți piulițele 12 și de montare a carcasei cutiei de viteze bolț.

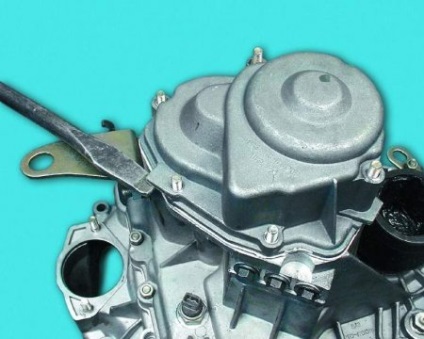

21. Se separă cazul cutiei de viteze din carcasa ambreiajului introducând o șurubelniță în fantele
22. Scoateți carcasa cutiei de viteze din carcasa ambreiajului.

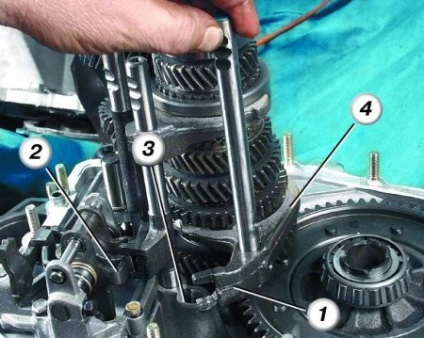

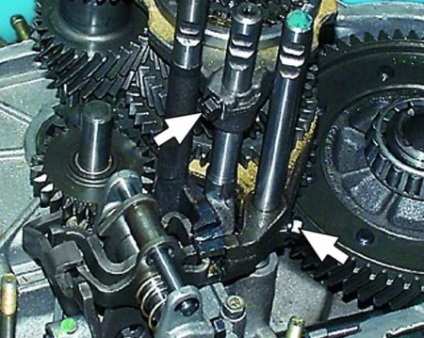

23. Desfaceți șuruburile Forks schimbare 1-2 mii și 3-4.
24. ridică th treapta de comutare tija de 1-2, el va ieși din suportul 3, apoi rotiți în sens antiorar, se va cap unul angajament cu clema de blocare.
25. Rasuciti mecanismul de deplasare și tija 3-4 scoateți tija cu o furculiță.
26. Rotiți tija de includere a transferului și a 5-a scoate tija.
27. Scoateți arborele treptei de marșarier.
28. Mutați marsarierul tot drumul în mecanismul de transmisie, porniți 30 la 40 de grade și scoateți roata dințată intermediară.

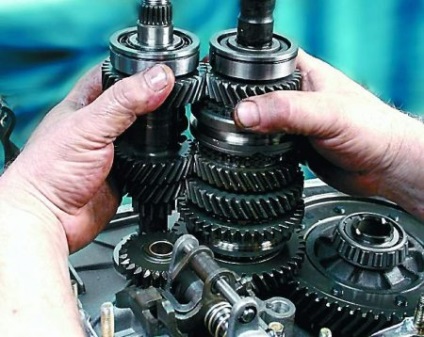

29. Scoateți arborii primari și secundari.
30. Scoateți diferențialul carcasei ambreiajului.

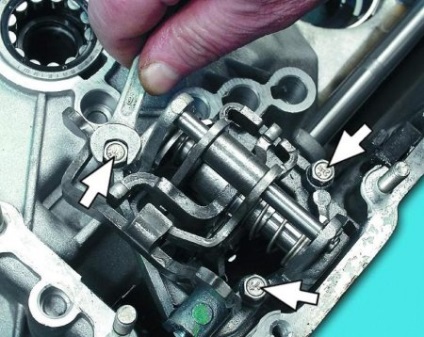

31. să se întoarcă cele 3 șuruburi și îndepărtați mecanismul de viteze mecanism de viteze.
32. Scoateți magnetul din carcasa ambreiajului.

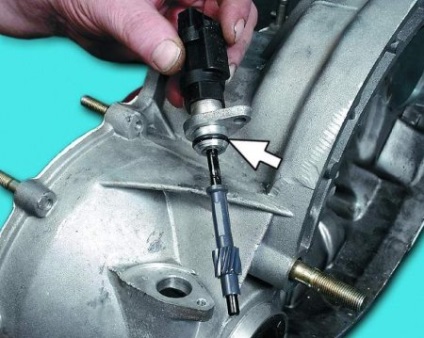

33. se întoarce și îndepărta corpul piulita cu o roată dințată de antrenare a vitezometrului.
34. gut-wrenching de la carcasei cutiei de viteze comutatorul de inversare.
35. Lagărul arborelui secundar este extrudat.
36. Scoateți baia de ulei.
37. Rulmentul este extrudat arborelui primar.

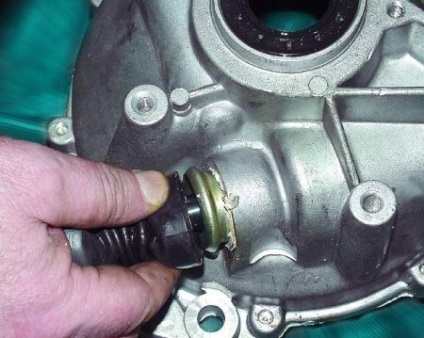

38. Presa încastra noilor rulmenții arborelui frontal în carcasa ambreiajului.
39. Mutați marginea unui capac tijei de protecție.

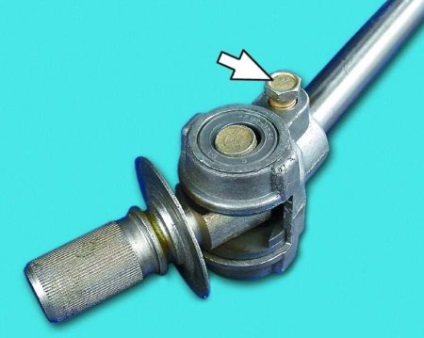

40. să se întoarcă de o pârghie de șurub, scoateți maneta și scoateți roata dințată a arborelui.
41. Înlocuiți capacul de protecție sfâșiată a tijei de articulație.
42. Pentru a înlocui ambreiajul este sigilii extrudate.
43. Scoateți minore deteriorări abrazive ambreiaj motor și schimbătorul de viteze sau înlocuiți.
44. Verificați locuri pentru lagărele din carcasa ambreiajului și CPR. Dacă există uzură și lacrimă, apoi înlocuiți Carter.
45. Verificați rulmenții cu role, înlocuiți dacă este deteriorat.
46. Verificați tija de schimbare, înlocuiți dacă este deteriorat.
47. Verificați sigiliile fusele, în prezența unei garnituri defecte înlocuite.
48. Verificarea glandă arborelui primar și glanda tijă în transmisie, înlocuind la defecte.
49. Ștergeți elementele magnetice ale particulelor de uzură. Dacă există vreo deteriorare, înlocuiți magnetul.
50. Clar vechi materialul de etanșare din planul ambreiajului carterului și schimbătorul de viteze. Punerea un punct de control în ordine inversă.
51. Instalați arborele în carcasa ambreiajului.
52. Ungeti toate elementele din belșug frecarea de ulei.
54. Nu uitați să le construiască un magnet.
55. Înainte de a instala carcasa cutiei de viteze pe carcasa ambreiajului și a pus pe de etanșare a acestora în jurul perimetrului.
Am stabilit motorul de pe mașină și se bucură de o bună caracteristici dinamice cutie de viteze renovat VAZ-2109.
