Mașini de frezat - un grup de decupare metal si masini de prelucrare lemnului în clasificarea în funcție de tipul de tratament. Mașini de frezat sunt destinate prelucrării prin măcinare suprafețe plane și în formă de corpuri de rotație, roțile dințate și așa mai departe. P. Și alte piese metalice. În acest caz, freza, fixat pe axul mașinii de frezat, efectuează rotație mișcare (importantă) și piesa de prelucrat. fixat la masa, încredințarile alimenta rectilinie mișcare sau curbiliniu (uneori efectuate simultan un instrument rotativ). Controlul poate fi manual, automat sau realizate de sistemul CNC.

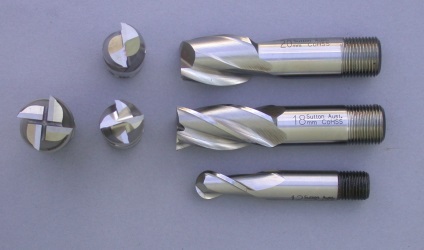

Decupare metal mașini de frezat instrument de grup. mori End.
În timpul măcinării mișcarea principală mașină este rotirea dispozitivului de tăiere și mișcarea hranei - mișcarea relativă între piesa de prelucrat și de tăiere.
Filială a mișcării necesare în mașină pentru pregătirea procesului de tăiere. mișcări auxiliare includ mișcări referitoare la stabilirea și ajustarea mașinii, gestionarea acestuia, precum și asigurarea eliberării de piese și instrumente, de furnizare a instrumentului la suprafața tratată și provocările acesteia; mișcarea aparatului pentru controlul automat dimensiunea, și așa mai departe. d. Sprijinirea mișcării poate fi realizată pe mașini-unelte atât automat cât și manual. Pe mașinile automate toate sprijină mișcarea într-o anumită secvență sunt efectuate automat.
Tipuri de mașini de frezat
- Universal (s Povoa Rotne de masă);
- cantilever freza orizontala (ax orizontal și consola);
- Shirokouniversalny (cu-suplimentar-inflamator capete de frezat);
- instrument Shirokouniversalny (cu secțiune principală ver-Kalnoy și un plan de lucru unități transversale mișcare zheniem spindle);
- frezare verticală (ax vertical), inclusiv în consolă;
- Beskonsolnaya (numită tabel încrucișat);
- Gantry;
- Copy-frezare;
- măcinarea acțiune continuă, inclusiv Roundabout-frezare;
- Drum-frezare.
mașină de frezat universală
Are un ax orizontal și este proiectat să se ocupe de o varietate de suprafete prin frezare detaliu mici și non-severă în producție unică și în serie. Tratamentul este efectuat cilindru, disc, colț, capăt, în formă, mori de față. În această mașină se poate ocupa de formele verticale și orizontale cu șurub și canalele de suprafață și unghiurile. piese de freză care necesită divizare periodică sau mișcare elicoidală, se realizează cu ajutorul unui dispozitiv special de separare.
Montate pe rama toate componentele principale ale mașinii. Plasate în interiorul axului cadru si cutia de viteze. Pentru a menține moara dornului folosit cu cercei trunchi (suspensie). Conform cadrului de ghidare vertical este mutat consola inning purtător box. Prin direcționarea consolei lateral se deplasează glisant cu un dispozitiv rotativ care poartă masa și permite masă longitudinal rotit în jurul unei axe verticale cu 45 ° în ambele direcții, astfel încât masa se poate deplasa în plan orizontal, la unghiuri diferite față de axa axului. Cuplul de la motor este transmis prin cutia de viteze la axul - arborele tubular în partea superioară a cadrului. Capătul frontal al axului este inserat și mandrină shtrevelem fix - tijă este fixată în axul. Dorn - este, de obicei, o tijă având o conică conică scaunului Morse, simțind rotația axului; rochia moara mandrină și piulița de fixare inelul ei sunt prinse. rigiditate dorn este menținută suspensie.
Mașină de frezat orizontală
Orizontal mașină de frezat (1 - placă de bază, 2 - cadru 3 - consola 4 - saboți, 5 - Tabelul 6 - trunchi 7 - laminor cu dorn)
Spre deosebire de universal absența mașinii de frezat a dispozitivului rotativ, adică masa mașinii poate fi deplasat numai perpendicular sau paralel cu axa diapozitivul axului.
mașină de frezat universală
Spre deosebire de mașina de frezat orizontală are un alt cap de tăiere montat pe trunchi de alunecare, care poate fi rotit la orice unghi în două planuri reciproc perpendiculare. Posibilitatea de funcționare separată și simultană a ambelor axe. Pentru o mai mare versatilitate a mașinii este montat pe un cap de frezat factură cap pivotant, care permite pieselor prelucrate de formă complexă, nu numai prin frezare. dar de foraj. zencuire. Boring și t. D.
În unele mașini de acest tip nu există nici o consolă, ci pe ghidaj vertical cadru se deplasează căruciorul. Căruciorul are ghidaje verticale pentru diapozitivele cu o suprafață de lucru verticală și T fantelor, care este fixat pe masa, împărțirea și alte dispozitive. Versatilitatea largă a mașinii poate fi utilizat în ateliere experimentale și instrumentale pentru fabricarea jiguri, luminări de toate tipurile de instrumente, matrițe, matrițe și alte componente.
mașină de frezat verticală

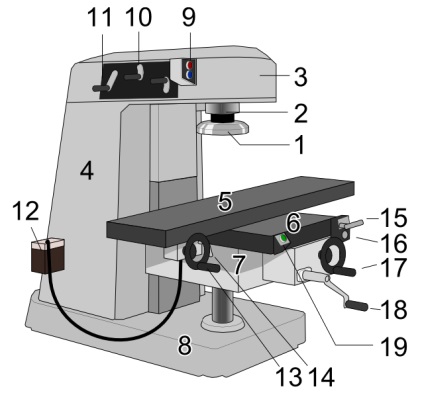

Mașină de frezat verticală (1 - frezare, 2 - axul 3 - portbagaj, 4 - pat 5 - Tabelul 6 - 7 diapozitiv - consola, 8 - placă de bază)
Spre deosebire de freza orizontala. un arbore dispus vertical, care la unele modele de mașini permite deplasarea de-a lungul axei și se rotește în jurul unei axe orizontale sale, extinzându-se astfel capacitățile tehnologice ale mașinii. Spre deosebire orizontală mandrină mașină de frezat pentru mașini verticale reprezintă o flanșă cu un con morse sovietic sau mai standardul ISO-40 con modern, pe de o parte și o deschidere conică corespunzătoare pe de altă parte, și în cazul în care se introduce frezei. Dacă doriți să instalați moara de disc, un dorn este folosit ca o mașină de frezat orizontală, dar mult mai scurt; cât și pe războaie de țesut orizontale, probabil, mandrină mașini verticale sunt folosite pentru fixarea mori de capăt. mișcării de alimentare verticală este de obicei posibil să se pună în aplicare și instrument.
Verticale și mașini de frezat orizontale Beskonsolnaya
Destinate tratarii verticale, orizontale, suprafețe înclinate, șanțuri în detaliu mari. Spre deosebire de mașinile de frezat, aceste mașini nu consolă, iar masa glisantă și deplasate de-a lungul cadrului de ghidare montat pe fundație. O astfel de proiectare mașină oferă o mai mare precizie și rigiditate de prelucrare în comparație cu tipul de mașini în consolă se pot ocupa părți de masă mare și dimensiuni. cap ax, este, de asemenea, cutia de viteze are o mișcare de montare a șinelor cremalieră verticale. Mai mult, axul cu manșonul poate fi deplasat pe direcția axială, la setarea exact dimensiunea dorită pe dispozitivul de tăiere.
Mașini de frezat
Este utilizat pentru prelucrarea pieselor de mari dimensiuni, în principal soclu; precum și cilindrice, de capăt, disc și tăietori fasonate. Utilajele sunt împărțite în Coloana unică și două coloane. chetyrohshpindelnom cadrul mașinii pentru dimensionat, de doua post are o masă și un portal format din două coloane și grinzi. Pe rafturi de ghidaj deplasează traversa și două capul de frezare rotativ orizontal. Două capete de frezat alte sunt deplasate de-a lungul jugul de ghidare. Prelucrarea pieselor pot fi curățate cu o masă în mișcare și capete de frezat staționare, cu o masă și furaje staționare capete sau ambele se deplasează masa și capetele de frezat.
centrele de strunjire și frezare
Pornirea și centru de prelucrare de frezare se poate realiza atât strunjire și frezare. Acesta este utilizat în principal pentru tratarea pieselor complexe și ca o alternativă strunguri cu cap revolver.
