Vă vom spune despre modul în propriile mâini, folosind instrumente și materiale disponibile, pentru a face mașini relativ simple pentru prelucrarea lemnului și accesorii pentru acestea, precum și operațiunile de bază ale prelucrării tehnice a lemnului.
Cuvintele de despărțire, aș dori să vă dau câteva sfaturi și sugestii: în picioare în calea creativității tehnice, răbdare și perseverență; fie proporțională dorințele cu oportunitățile disponibile; Utilizați tehnici simple instrumente și materiale disponibile; Nu renunța la primul eșec. Succesul va veni la tine!
Prelucrarea lemnului Masina universale1
La proiectarea acestei mașini a fost stabilit obiectivul - pentru a face masina de prelucrare a lemnului, care este cel mai în concordanță cu condițiile de operare în zona de grădină. Pentru aparatul prezintă o serie de cerințe, printre altele, că oferă performanțe ridicate la o operațiunile corespunzătoare efectuate; A fost ușor de utilizat, cât mai mult posibil a facilitat condițiile de oameni au lucrat la ea de lucru; Acesta poate avea greutate minimă și dimensiuni, la un motor electric suficient de mare putere; posedat fiabilitate ridicată în timpul vieții de exploatare îndelungată; asigură funcționarea în condiții de siguranță în îndeplinirea normelor relevante; Acesta oferă versatilitate, manevrabilitate ridicată, capacitatea de a îndeplini diferite condiții de funcționare; Am avut un set de duze și dispozitive pentru efectuarea diferitelor operații interschimbabile; în conformitate cu standardele stabilite pentru zgomot și vibrații; eventual, are o formă convenabilă și un finisaj de suprafață frumoasă; caracterizat prin costuri reduse de întreținere și reparații, și nu în ultimul rând - prelucrabilitate maximă diferită în timpul fabricării la domiciliu, am un minim de piese si piese care necesită strunjire, frezare și alte tratamente speciale.
Pe măsură ce timpul a trecut, aparatul a fost asamblat și testat timp de mai mulți ani de lucru în mod corect. Acum putem spune că multe dintre speranțele asociate acesteia, au fost justificate. Aparatul se poate ocupa doar despre orice
piesa de lucru de uz casnic piese de mobilier stolyarnostroitelnyh produse. Aceasta le permite să taie peste, de-a lungul fibrelor și la un unghi de la acesta; răzătoare împreună unghiuri diferite; Selectați spațiile trimestru, conexiuni pentru timplarie, găuri de foraj; efectua frezare plană și profilul pieselor drepte și curbe; șlefuire lemn și metal; ascuți diverse instrumente de tăiere, inclusiv cuțitele de rindeluit și ferăstraie circulare.
Specificații de date mașină
adancime dimensionat pe trecere mm. 2.0
Rindeluire lățime într-o singură trecere, mm. 200
Adâncimea maximă de tăiere, mm:
a) atunci când pânza de ferăstrău este de 0200 mm. 50
b) atunci când pânza de ferăstrău este de 0320 mm. 110
Tăierea și unghiul de rabotat, deg. Despre - 45
frecvența de rotație a arborelui de ieșire, min
a) atunci când tăierea și rindeluirea. 3500
b) pentru frezare. 3500/7000
Curent - AC o singură fază, 220 V.
sau trei faze, V. 220/380
Consumul de energie, kW. 1.1-3.0
Motorul electric - trifazat asincron cu munca și condensator de pornire în rețea cu o singură fază sau o conexiune directă la rețea cu trei faze.
Câteva observații suplimentare pe aparat. În corectitudine, trebuie precizat că acesta este caracterizat prin propriile sale argumente pro și contra. Fiind destul de universal, aceasta cu toate acestea, nu se efectuează de tăiere foarte grele, de frezat și lucrări de paralel: de exemplu, tăiate în scânduri și bastoane și bușteni crestele; Profilul adâncimea frezării o singură trecere; Material placa de decupat în format deosebit de mari și altele.
Este un design destul de compact, mașina, desigur, nu poate fi numit un desktop, de aceea este greu de recomandat să se utilizeze într-un apartament oraș. Extinderea capacităților tehnice ale mașinii datorită înlocuirii instrumentelor și accesorii pentru a fi destul de cadre
practica pe termen lung de funcționare a mașinii a arătat că inițial obiectivul a fost atins în mare măsură. individul este departe de gândul că el a fost capabil să construiască ceva perfect, pentru că știm că nimic nu este perfect în această lume nu există. Și pentru că în mod constant excelență creatoare de asistentul său credincios, obtinerea de la acest mare satisfacție morală.
Dispunerea mașinii „universale1“
Ca orice mașină, „universale1“ este format din mai multe părți principale și auxiliare. În primul rând - un cadru (cadru de corp), care operează ax (ax), mese de lucru și dispozitivul de acționare, și în continuare - ghidajele, montate, de sprijin, și membrii dispozitivului de restricție puskoostanovochnoe.

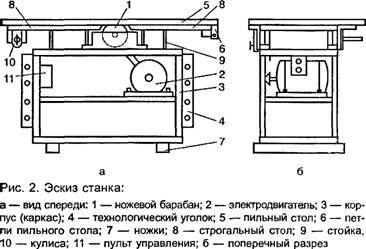

Mașina prezentată în Fig. 2. Imediat de acord pentru a apela partea sa în această ordine: partea din față în cazul în care un accident ax de lucru atunci când se confruntă. Spate, stânga, dreapta, sus și jos, în același timp, s-au determinat.
Baza de configurația mașinii au fost stabilite anumite cerințe. În special, sa presupus că el trebuie să aibă înălțimea care ar fi nu este nevoie de suport suplimentar sub forma unui tabel, banc de lucru, etc.; și să fie deschis pentru a facilita curățarea de rumeguș și așchii, precum și ventilație îmbunătățită a motorului. Ultima planificat pentru a plasa pe partea dreaptă a arborelui de ieșire, la fel ca în acest caz, este mai puțin susceptibil la prăfuire, ecranul mai ușor este protejat de chips-uri.
Dar, de la o astfel de opțiune a fost abandonată. De ce? În primul rând, din cauza faptului că partea din față a mașinii, după cum sa menționat deja, a fost liber de părțile proeminente, și, prin urmare, departe de masă, montat pe acest perete. În plus, atunci când acest aranjament, în mod inevitabil este îngust, deoarece se bazează pe cele două console. Un blat de lucru îngustă, nu este permis să-l plaseze pe cărucior pentru raskraivaniya și semifabricatele cu care se confruntă și dispozitivul de cepuire care a pus în prealabil în proiectarea mașinii. După cântărire toate argumentele pro și contra a trebuit să desktop-uri de cazare în două etaje. Este posibil să se rezolve toate problemele: să aibă o suprafață relativ mare de sus masă a văzut, a pus pe ea adaptările necesare. Ușor de ajustare a fost atins înălțimea sa. Acum este posibil să se mărească capacitatea portantă la rindeluirea pieselor alungite din cauza mesei de cotitură 180 °. Puteți continua să enumera aspectele pozitive ale unei astfel de variantă a configurației mașinii, dar ne limităm la ceea ce a fost spus.
În ceea ce privește unele dintre dezavantajele asociate cu reajustarea mașinii atunci când trecerea de la tăierea și rindeluirea, și vice-versa, trebuie să punem cu ei, dat fiind faptul că lucrarea ia foarte puțin timp. În mașina de construcție, iar detaliile sale sunt diverse modificări acceptabile; foarte aspectul său în funcție de destinație, dimensiunile mașinii, condițiile locale, etc .. pot fi destul de diferite. Să ne cita câteva exemple.
În cazul în care, de exemplu, doresc să transforme „U1“ în structura de bord, este posibil să se reducă înălțimea corpului său; cu motor să se deplaseze în sus; introducerea pe aceeași bază pe care a consolidat axul de operare.
Și altul. În cazul motorului de mari dimensiuni, care este dificil de plasat în interiorul carcasei mașinii, este foarte posibil să instalați așa cum este prezentat în Fig. 3 și, închizând cu grijă apărătoarea curelei.
Un aranjament diferit al aparatului prezentat în Fig. 3 b. Aici, arborele tăietor și motorul sunt montate pe o înclinată
cadru care vă permite să reglați cu ușurință locația și altitudinea lor.
opțiuni de aspect Nenumărate sunt compacte și stanochki versatil în special circulare (conveioare). Acestea diferă în primul rând de instalare a motorului Locul de amplasare: pe același nivel cu arborele de lucru, pe fiecare parte a acesteia, sau două etaje, pe o traversă comună, etc ...
Acolo stanochki având suport pliabil din tuburi îndoite (Fig. Sv). Ele sunt ușor de transportat și de depozitare.
Este mult mai compact dispozitiv fără motor încorporat (Fig. Sr). Ultima conectat la tamburul de cuțit și un tabel detașabil ferăstrău circular numai pe durata lucrărilor. Un astfel de proiectare pliabil poate merge la complot gradina, în cazul în care unele lucruri sunt luate departe pentru iarnă într-un apartament oraș.
Există de DIY, ajunge destul de simplu: dopul este împins cu lama de ferăstrău direct pe arborele motorului. Astfel de conveioare exemplu de realizare are, de asemenea, dreptul de a exista, cu condiția ca ferăstrăul are un diametru semnificativ mai mare decât diametrul carcasei motorului să iasă în afară dincolo de ea. În cazul în care o astfel de abordare este acceptabil pentru stanochkam plămâni, este greu de justificat în ceea ce privește grave. Faptul că dimensiunile motoarelor disponibile ventilatoare de origine, lama poate ajunge la un diametru de 400 mm sau mai mult, iar puterea motorului este necesar, capabil să se rotească un ferăstrău, - cel puțin 3,2 kW. Într-un mediu domestic astfel de oportunități nu sunt peste tot, nu orice cabluri de origine poate rezista la astfel de sarcini.

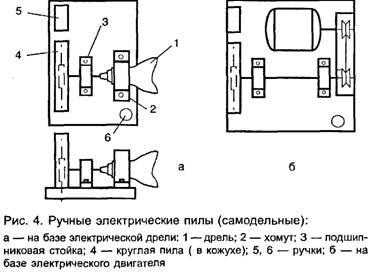

Unii artiști fac propriile lor ferăstraie electrice destinate materialelor raskraivaniya MDF (placaj, PAL, MDF). Aici, de exemplu, dispunerea a două dintre ele: unul colectat prin mașina de găurit manuală, iar altul - încorporat motor (figura 4). Avantajul acestor produse - ușurința relativă și costul redus al dispozitivului.
Frame (Huli, FRAME)
Carcasă - o bază de mașină, creând o poziție de invarianță a părților sale individuale și stabilitatea corespunzătoare a întregii structuri. Pentru a-l atașa și piesele componente principale și auxiliare, de control. El suporta toate vibrațiile și sarcinile dinamice, precum și încărcarea materialului. Prin urmare, organismul trebuie să fie puternic, dur și, în același timp - nu prea grele.
În cazul nostru, este colectat din laminarea profilului și bulonul foi și forma cutie cu șurub (Fig. 5). Înălțimea carcasei, astfel încât înălțimea totală a mașinii, inclusiv un suport pe care picioarele și tabele fixate, a fost de aproximativ 60% din creștere uman care rulează pe acesta. Înălțimea este în general considerată optimă pentru a putea să se bazeze pe picioare liber cu mâinile pe masă a văzut. Acest lucru se datorează faptului că atunci când se lucrează într-o poziție înclinată o persoană este de a face eforturi în mai multe ori mai mult decât într-o poziție liberă, și, prin urmare, obosesc repede. Cu o creștere medie de 170 cm înălțime a mașinii
Acesta este de aproximativ 750 mm, iar înălțimea corpului său - 600 mm.
La determinarea lățimii carcasei trebuie să provină din lungimea rindeluire (fara plecare de lucru) și lungimea motorului. În acest caz, motorul nu trebuie să iasă în afară dincolo de peretele din spate. Presupunând că motorul are o capacitate de lungime totală de aproximativ 1,1-1,5 kW 300-350 mm, iar arborele de cuțit aplicat - 320 mm (fără a zborului), lățimea carcasei mașinii este de 350 mm. Lungimea Hull - 550 mm, ceea ce este suficient pentru a se potrivi în ea arborele de ieșire, motorul, dispozitivul de protecție de lansare și, dacă este necesar - de lucru și condensatorul de pornire. Astfel, carcasa are dimensiuni de 550 x 350 x 600 mm (fara desktop). Asamblate primele două cadre laterale ale mașinii (dreapta și stânga). Pentru acest colțuri tăiate 25 x 25 x 32 sau 32 de lungime dorită, este îndepărtată, la ambele capete ale părților verticale ale unghiului de teșire de 45 ° pentru un separeu le potrivi cu restul colțuri; marca și găuri pentru șuruburile. după colectarea
ki cadru fixat între colțurile longitudinale este de 50 x 50 - 32 x top și 32 - de mai jos. Diferența de mărimea pieselor datorită faptului că partea de sus a suporta o sarcină mai mare decât cea mai mică. stabili în continuare o zonă de mijloc 40 x 40 sau 50 x 50. Este atașat colțurile de sus ale celor două cadre transversale.
Trebuie remarcat faptul că, cu această ordine de asamblare a corpului toate cele trei longitudinale de colț, sunt în același plan, care este necesară pentru instalarea axului lamei, și masa de rindea. Este de asemenea important faptul că, în acest caz, toate colțurile de sus (cadre și cuplaje) sunt susținute de flanșe orizontale pe capetele părților verticale. Astfel, ei nu lucrează pe secțiunea șurubului de fixare și corpul devine mai puternic. Pentru a conferi rigiditate suplimentară poate fi furnizată în interiorul pereților frontal și posterior mănunchiuri ulterioare de benzi de oțel. Același lucru se poate șurub șipcile de metal și colțurile superioare, în cazul în care acestea sunt destul de slabe (de exemplu, 20 x 20 sau 25 x 25). Apoi, ei nu vor să atârne datorită masei relativ mare a arborelui și tabelele lamă, sarcini de șoc generate de scula de tăiere și tensiunea curelei. Pe ambele părți ale corpului așa-numitele colțuri privertyvajut tehnologice (40 x 40 x 400) pentru detașabile atașate diverse accesorii. Ei au forat pe mai multe prin sau găuri filetate pentru șuruburile de fixare.
În jurul perimetrului corpului sau numai colturile din fata si din spate ale interiorul privertyvajut verticale de susținere unghiuri pentru baza motorului. Eliminarea acestei din cultură a corpului superioară a flanșei determinată empiric, în funcție de diametrul arborelui de ieșire și scripetele motorului, distanța lor una față de alta și lungimea curelei de transmisie. privertyvajut fundul carcasei la cele două picioare ale barelor de lemn 50 x 50 mm. Acestea sunt patru role de cauciucată pot fi furnizate, dacă se dorește (de exemplu, din „BCA“ mașină de spălat). Ei fac mai ușor pentru a muta aparatul dintr-un loc în altul, precum și pentru a reduce zgomotul la locul de muncă sale, jucând rolul de mounts de șoc.
La montarea carcasei este utilizat, de obicei, MB sau șuruburi M8 și numai în unele locuri utiliza șuruburi cu cap înecat. Sub toate cap set șaibele elastice pentru a exclude deșurubarea din cauza nuci de vibrații. În ceea ce privește opțiunile de locuințe, în acest caz, ca și în aranjamentul mașinii, putem acționa în condiții de siguranță pe zicala - necesitatea este mama inventiei. țeavă de oțel adecvat, profil pătrat și, în cazuri extreme, bare de lemn masiv.
locuințe Desktop stanochkov convenabil pentru a colecta un șurub de tablă, placaj PAL cu adeziv și șuruburi. Demn de remarcat este așa-numitul „liniștit“ ferăstrău circular, care piesele corpului de metal în interiorul PAL sau spumă lipite pus pachetul cu spumă. O astfel de mașină nu produce un inconvenient major pentru alții, chiar și într-un apartament oraș.
Pentru versatil și, mai presus de toate, ferăstraie circulare pot fi cu succes adaptat dimensiunea corespunzătoare carcasa gata de diverse echipamente industriale, mașini de spălat, gaz și sobe electrice, mese vechi scrise și de luat masa, banci, cutii puternice și multe altele. La selectarea și finalizarea carcasei finit dorit să se acorde prioritate acest lucru, ceea ce ar facilita accesul la motor, curele de transmisie, punctele de lubrifiere, precum și curățarea mașinii din rumeguș și așchii de lemn.
Compușii universale metoda de metal este, fără îndoială, sudarea lor. Pentru ea, în cazul în care există o astfel de posibilitate, este necesar să se recurgă pentru carcase și alte piese de mașini. În ciuda faptului că, în timpul de sudare, din cauza contracției metalului, după încălzire, uneori, se produce piese de deformare locale și articulațiilor, în plus, necesită o procesare suplimentară, sudura de multe ori justificată.
Și un alt lucru pe care aș dori să atrag atenția colegilor - este sigur pentru a obține o precizie geometrică de carcase de mașini: era ea atunci, la fabricarea și montarea tuturor celorlalte părți, care are în mod inevitabil un efect asupra latura pozitivă sau negativă. Acest lucru, în cele din urmă, va avea un impact asupra calității produselor fabricate cu ajutorul aparatului.
