Bună ziua dragi cititori. Astăzi, aș dori să vă împărtășesc experiența de conectare scuturi în diferite de comutație (denumit în continuare SC) (un exemplu de mașini modulare VA 47-63 din EKF și zero, pe tijă izolator sub sina de la compania IEK).
Și astfel cea mai ușoară și mai masiv utilizată metodă este de a conecta conectorul SC prostanarodii anvelopei „pieptene“. Se pare ca acest lucru.
Acesta constă dintr-o placă de alamă și izolator din plastic:
Cu toate ca izolator de plastic, de fapt, eu sincer nu știu. Dar întotdeauna înfășurat cu pieptene suplimentar banda.
Banda de lichidare Sunt urmăresc două obiective:
- Acest pieptene cade dintr-un izolator din plastic.
- Cu capetele cu siguranță nu se va închide în jurul valorii de porțiunile expuse ale pieptenului sub stres.

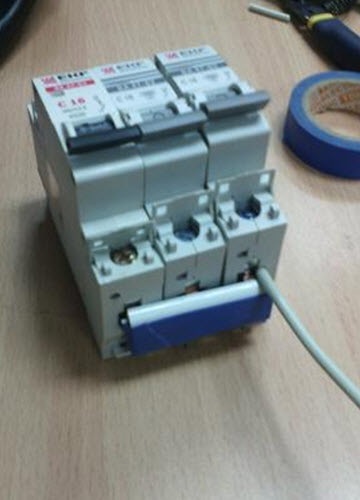

Și o astfel de opțiune în tabloul de bord satisfăcut mai mult, și cred că cei care sunt în acest panou va urca dupa mine se va potrivi prea. Da, într-adevăr, există capace de capăt pentru astfel de faguri. Dar, în magazinele am ceva ce n-au văzut pe piața liberă. Conectați CS un pieptene este foarte ușor și simplu în panoul. Dar există puțină subtilitate. Instalați pieptene nevoie de aici, astfel încât în fotografie:
Firul este situat între pieptene și nave spațiale placa de coasere de fund, pentru acest motiv, napryavlyat din plastic proeminenței izolate necesare pentru șuruburi de mașini. Deci, la fel ca în fotografia de mai sus.
Dacă porniți-l face pe ea nu este conexiune foarte frumos și în cazul în care mașinile sunt fixate pe o șină DIN este sârmă vygnet. În fotografia de mai jos mașinile nu sunt fixate pe șină DIN ridicat pentru acest motiv, aparatul. Da, și apariția unei astfel de conexiuni nu arata foarte frumos:
Din păcate, astfel de faguri vândut bucăți de metri lungime și, dacă aveți nevoie să instalați 2-3 mașină, apoi cumpăra un astfel de pieptene este nici o semnificație specială.
Dar există o altă opțiune pentru a face o astfel de pieptene de fire singur. Cum sa faci un pieptene de fire irecuperabile PV3 de brand O să-ți spun mai târziu în articol despre sfaturi sertizat fire de diferite tipuri NSHVI, NKI etc. Dar monozhilnogo de sârmă pentru a face un pieptene în întregime și într-adevăr nu atât de dificil.
Suficient pentru a lua monozhilny de plumb am luat AR1 de exemplu, * 4 Da Da sârmă de aluminiu nu este ochepyatka, la locul de muncă în sectorul locuințelor, suntem încă foarte mult folos pentru reparații.
Deci, să ne întoarcem la oile noastre, adică pieptene.
Ce facem. Zachishaem efectuat la sfârșitul anului pe două nave spațiale de intrare adâncimea și staule se consumă ca o buclă și comprima cleștele, după care coturi de sârmă raskusyvaya prin litera P, iar cealaltă parte a cuțitului tăiat departe izolația exact imaginat:
Apoi aloca resturile de izolare de sârmă și taie-l în același cuțit:
Ei bine, de fapt, ne-am pregătit să pieptene pentru doi sateliți cu același „Macarena“ și de a face trei sateliți și un număr tot mai mare este, de asemenea, posibilă.
Așa cum sa demonstrat în practică a lungul timpului astfel jumperii încep încălzit și strica terminalele SC.
Ei bine, deoarece este posibil să se conecteze SC acum am să vă spun cum să vă conectați mai în siguranță, firele la taverna zero. Contactul cel mai de încredere trebuie să fie în loc pentru a conecta sau principal de alimentare (după cum doriți) conductorul neutru la taverna.
Și așa nu avem nevoie de o tavernă, și doi și un izolator (în cazul meu, este o șină DIN).

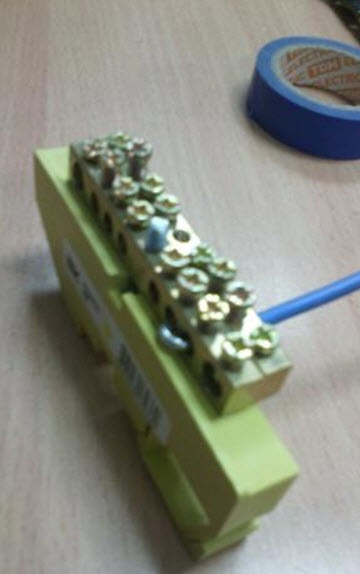

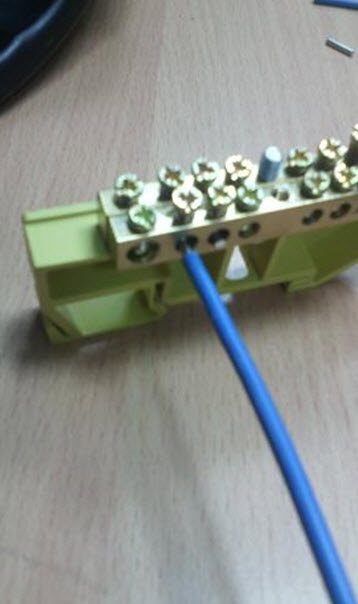

Noi doar ia și să curățăm sârmă cu atât mai mult pentru noi este ocolit cele două taverne de două ori. Desfaceți șuruburile de fixare și sârmă fabrica direct prin cele două găuri de la taverna în fotografie:
Ori partea neizolată a cârligului, astfel încât să putem face pământul gol pentru toate cele 4 șuruburi ale ambelor taverna.
Acesta este modul în care el a venit:
Contactați-ne în acest sens, este crescut în 4 ori la punctul de conectare a conductorului principal neutru. Acum, în fiecare gaura de pe firele de ieșire au sârmă este apăsat, nu una, ci două șuruburi și zona de contact, va avea de două ori mai mult. Ceea ce este foarte mult un mare plus.
