conectarea corectă a fasciculului de cabluri nu afectează numai fiabilitatea contactului și starea cablajului, dar, de asemenea, siguranța la foc a apartamentului.
Conectați cablajul este important pentru fara probleme de operare de rețea de apartamente și case. Pentru conexiuni adecvate de cabluri, trebuie să știți despre sarcina de rețea și planificate știu cum să se conecteze firele de materiale diferite.
Care este problema firelor
Problema principală în cablajul de compuși sunt compușii cu fire sau conductori de cablu din aluminiu și cupru. Deci, care este problema?
Răsucirea din cupru și aluminiu, contactul de cupru și aluminiu, este format dintr-un compus chimic, care este adesea numit „moarte roșu“. Acest compus, având o rețea cristalină mai dens decât cuprul și aluminiul, slăbește conexiunea de contact.
In plus, un astfel de compus distruge un strat de oxid de aluminiu în jurul unui (Al2O3), care provoacă coroziunea aluminiului, ceea ce va duce la o slăbire a contactului.
Totul e adevărat, dar au propria lor, dar!
- În primul rând, aceste procese au loc rapid numai în aer, atunci când pătrunderea umezelii, hidrogenului sulfurat și a altor catalizatori corozive.
- În al doilea rând, aceste procese au loc foarte lent, daca sunt bine izolate de cupru eșuare și aluminiu. Încălcarea de contact într-o astfel de poftă de mâncare poate dura 10-20 de ani și este posibil curent în apartament de cabluri nu va afecta distrugerea toronare.
Toate acestea nu scriu pentru a vă agite să se răsucească aluminiu și cupru. Nu! Pur și simplu, în cazul în care, undeva, cineva a avut o poftă de mâncare, panica nu este necesar. Sunt sigur că va dura zeci de ani.
Dar, cu toate acestea, făcând astfel de răsucire nu este necesară. Există o mulțime de opțiuni pentru a face cablajul corect de cabluri din cupru și aluminiu.
conexiune electrică corespunzătoare a firelor din cupru și aluminiu
Conexiunea cea mai sigură este sudarea capetelor de fire răsucite. Sudarea conduce la materiale (întrepătrundere) difuzie unul în celălalt. Condițiile de montare se aplică sudarea prin topire folosind flux activ TU F-54A. (A nu se confunda cu lipire de topire).
Dar, încă o dată, toate costurile conexiunii de cupru și aluminiu eșuare a tehnologiei drept nu este în valoare de ea. Puteți utiliza alte tipuri de conexiuni de sârmă, care sunt discutate mai jos.
fire electrice compuse - compuși de tehnologie
Conform paragrafului izd.6 EMP 2.1.21. conectați toroanelor de sârmă pot fi numai:
- Ondularea capetele izolate;
- fire de sudare catenar;
- Pike a trăit;
- Prin intermediul șurubului și clemele de bolț (stoarcere).
Apropo, vorbind. Izd.7 PUE de fire de cabluri de conectare într-o zonă rezidențială nu are. Există un punct 4.2.46, care interzice răsucirea firelor în dispozitivele de distribuție deschise. Și totuși!
Vom continua cu privire la conexiunile de cabluri permise.
Articole pe aceeași temă: cablare deschis în apartament
Ondularea capetele firelor pentru conectarea lor
Ondularea capetele de viață este printre cele mai de încredere conexiunea de fire. Cu toate acestea, pentru presiuni asupra nevoie de un instrument special.
- toroane sertizate din același material.
- Aveti nevoie de sertizare dimensiune maneca. Dimensiunea manșon ar trebui să corespundă exact totală a secțiunii transversale a conductoarelor conectate. Firele sunt stripat pe o lungime maneca plus 10mm.
- fire goale sunt introduse în manșonul și manșonul este presată cu scule speciale. Instrumentul nu este scump, dar universal pentru presiuni asupra. Ele pot fi curățate calitativ (îndepărtați izolația) fire și manșoane opresovyvat diferitelor secțiuni.
Locuintele individuale metoda ondulare este utilizat pentru atașarea manșoanele terminale la fire și împământare GZSH lor de îmbinare (autobuz principal de legare la pământ) prin conexiunea bolț.
Pentru apartamente, această metodă este adecvată pentru cablu fire irecuperabile. Șuvițele multifilamentare nu sunt comprimate manșon și manșoane izolate pini bucșe (NSHVI).
Toroane este curățat, firele goale sunt degetele răsucite sunt introduse în vârful și vârful opresovyvaetsya pe tot parcursul. Din nou, pentru conexiuni sigure necesită un instrument special.
Sudare fire și cabluri vii
Sudare fire de conexiune mai integrante. La sudarea toroane pătrund reciproc, formând compusul cel mai dens.
Tehnologia de sudare este după cum urmează:
- Firele sunt stripat la 50-60 mm;
- Bare fire sunt răsucite;
- End toronare mușcătură;
- plasă de sârmă pe sol, final răsucire înțepăturilor tavă de cărbune, sudură se realizează timp de 1-2 secunde;
- Compusul răcit a fost izolat.
Lipit firele de un singur material
cabluri din aluminiu sunt sudate 2.5 -10 mm. Capetele firelor sunt decojiți și apoi pieile să strălucească și twist dublu răsucire. Alămite răsucite într-o torță propan.
aproape niciodată folosit pentru lipirea plat. Este interesant, în special construcția de locuințe, iar când rasklyucheniya sârmă de aluminiu secțiunea de alimentare de 10 mm 2.
Sârmă de cupru secțiune transversală de 1,5 mm și sunt răsucite și lipit de fier sudat. Utilizați tipul de lipire pe bază de colofoniu.
Articole pe aceeași temă: terminale SIP Instalarea sucursalei din seria P
terminale cu șurub, arc și terminale cu șurub
blocuri terminale alb, din plastic

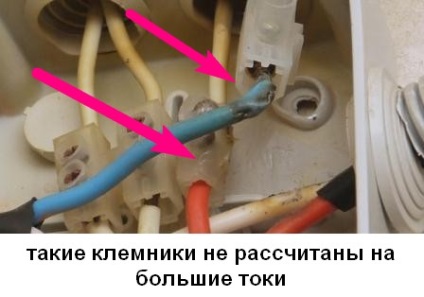

Acest tip de bloc terminal trebuie utilizat numai pentru conectarea dispozitivelor de putere mică, cum ar fi lămpi. Motivul este aceasta. Un compus în aceste borne cu șurub, sârma este presată doar suprafața șurubului. prese cu șurub separate este foarte rău de sârmă multifilamentare, presare, aluminiu îl comprimă, și, eventual, o conexiune cu șurub slăbește. conexiune Slăbită conduce la o creștere a temperaturii și de topire a blocului de borne de izolație. La curenti slabi, arcul electric, desigur, nu va fi ușor și nu va fi o întrerupere a cablajului eșec al comunicării.
bloc terminal
fasciculului de cabluri de încredere furnizează bloc terminal din cauciuc dur (vezi foto). Firele sunt prinse de metal pătrat cu șurub șaibe. Compus fiabile și durabile. Șaibe au o formă rotunjită, care, atunci când strângerea șurubului elastic, și nu se deșuruba. Un dezavantaj, tampoane mari dimensiuni.
blocuri terminale WAGO

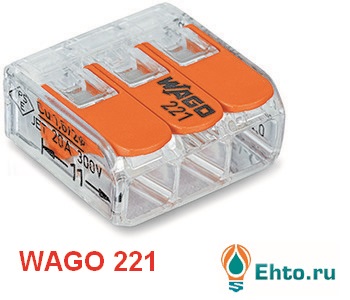

Acum, pentru terminalele, care sunt fixate un conductor multifilar efect de primăvară. Cele mai populare dintre aceste terminale WAGO terminale ale companiei. Dar nu este atât de simplu.
blocuri terminale WAGO sunt împărțite de curenții calculat care pot trece prin ele.
Pe de vânzare este următoarea serie de blocuri terminale WAGO.
- Seria 221 (pe conductorii de curent 32 A și 2 până la 4 mm), seria 773 (pentru cupru și aluminiu, pentru curent de 25 A / 16A).
- In schimb, o serie de serie 773, în 2273, este mai compact.
- blocuri terminale cu maneta de comandă diferit (conexiune multiplă). Această serie de 222, pe curent 32 Ampere pentru 2-3-4 a trăit.
- Nu uita conectorul singur fir WAGO 224 Series.
Detalii despre seria conectori WAGO, pot fi găsite în articolul „conectori WAGO».
toronare capace
Există capace speciale pentru răsucire fire. Pe capacul manșon au cuțite speciale care taie în brazde răsucirea. Acest lucru îmbunătățește firele de tracțiune și reduce oxidarea în articulații.
În acest sens, în legătură cu cablurile electrice, toate.
