În acest articol, dorim să vă spun despre o dată bine cunoscut, dar acum foarte rar folosit tehnologia - tehnologia ISA, precum și similar cu tehnologia ei EISA.
Istoria originii și principiul de funcționare
8-biți ISA - aceasta este una dintre cele mai vechi tehnologii de PC-uri, care au apărut aproape simultan cu prima arhitectura IBM PC. Introducerea sa permis utilizatorilor să se conecteze dispozitive suplimentare în spațiile sale de expansiune. Pentru prima dată, anvelopa a fost proiectat pentru sistemele bazate pe Intel 8088 (PC și PC / HT) încă în 1981. Mai târziu, la 80286 (PC / AT), în scopul de a realiza pe deplin potențialul său în 1984 a fost Acesta a dezvoltat un ISA pe 16 biți.
Astfel, există două versiuni de bază ale anvelopei - 8 biți și 16 biți. Au existat de asemenea tentative sporadice de către unii dezvoltatori pentru a introduce versiunile lor originale pe 32 de biți, dar ele nu sunt larg răspândite.
Sheen a avut mai multe sloturi de expansiune, numărul de care, în XT / AT sisteme au variat de la 3 la 8, în care utilizatorul poate insera dispozitive suplimentare - placa de extensie. În acest caz, ISA slot pentru versiunea de 16 biți este conceput în așa fel încât să poată fi introdus în dispozitivul de 8 biți. Slot 16-biți de autobuz este doar puțin mai mare decât 8 biți și 98 are contacte; Slot versiunea 8-biți are 62 de contacte.
Primele versiuni ale ISA operate la aceeași frecvență a procesorului. Cu toate acestea, în implementările ulterioare ale faptului că frecvența de procesoare a crescut în mod semnificativ, anvelopa a avut o oportunitate de a lucra cu ajutorul unui generator de ceas separat.

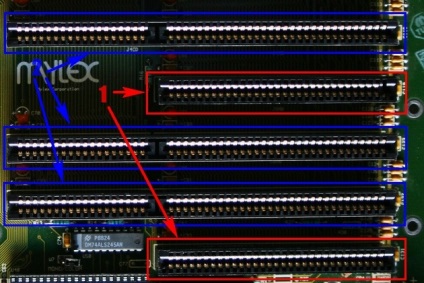

sloturi de extensie ISA: 1 - două 8 biți și 2 - trei pe 16 biți
Cum slot de expansiune ISA. Placa de baza cu doua sloturi de 8 biți și trei sloturi pe 16 biți.
- Simplitatea relativă a designului.
- Fiabilitate.
- sprijin larg din partea producătorilor.
Cu toate acestea, ea a avut o serie de deficiențe grave. care a determinat să renunțe la utilizarea de:
- Viteză redusă.
- Un pic mic.
- Lipsa de suport complet pentru funcțiile de autobuz de mastering.
- Lipsa unei configurații dispozitiv automat. ISA devices configurate de către utilizator manual, prin intermediul jumperi și comutatoare.
EISA - o versiune îmbunătățită a ISA
Aceste dezavantaje au fost concepute pentru a aborda bus EISA (Extended ISA, adică extins ISA). În dezvoltarea sa au participat mulți producători de bine-cunoscute de hardware, cum ar fi Compaq Computer, Epson, Hewlett-Packard, NEC, Zenith, și altele.

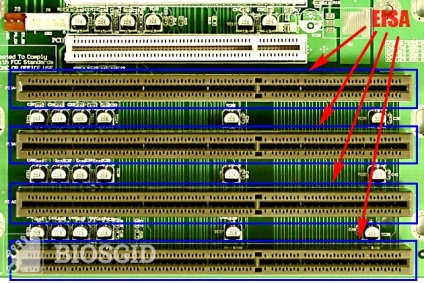

ISA Extended - ISA extins
EISA de la început poziționat ca succesor ISA, și nu ca un concurent. Prin urmare, a fost pe deplin compatibil cu dispozitivele ISA. Dispozitivele EISA au fost introduse în fanta de aceeași lungime ca și fanta 16 biți ISA, dar au diferit în prezența unor conectori suplimentari. Ea a sprijinit funcția de autobuz de mastering la aparat, care permite controlul autobuzului să treacă orice bord în slotul de expansiune. Configurarea automată a dispozitivului este de asemenea menținută. Cu toate acestea, a fost limitată, deoarece în acest scop, utilizatorii sunt oferite de un instrument software special și cel mai nou la acel moment, cum ar fi sistemele de operare Windows 95, nu au fost în măsură să configureze automat dispozitivul EISA.
EISA lățime de bandă teoretică de 32 MB / c, dar în practică, din cauza aeriene de protocoale de transport a fost de aproximativ 20 MB / s.
La sfârșitul anilor 1980, în timpul perioada de glorie a sistemelor bazate pe procesoare 80386 și 486, EISA părea foarte promițătoare și capabil să „din drum“, atunci proiectul alternativ de IBM - MCA bus. Dar, în timp ce acesta este aplicația activă sa dovedit a fi relativ de scurtă durată. Prin introducerea ATX factor de formă și a devenit populară tehnologie de autobuz local, ISA și autobuzul EISA practic căzut în desuetudine, înlocuit cu un autobuz local modern, ca PCI. Cu toate acestea, sloturi ISA și EISA pentru o lungă perioadă de timp ar putea fi găsite pe placi de baza, în cazul în care magistrala principală a servit ca PCI.
concluzie
În acest articol, ne-am dat o scurtă descriere a unui ISA și EISA, a spus despre istoria și principiile de funcționare a acestora. Ei au devenit un reper important în dezvoltarea I / O autobuz și a avut o mare influență asupra dezvoltării autobuzelor O, cum ar fi PCI, PCI Express si AGP I / modern. Industria Standard Arhitectura este încă folosit în multe calculatoare și dispozitive mai vechi la interfața ISA este încă folosit în multe domenii.
