autobuz comună este un tip de topologie de rețea, în care stațiile de lucru sunt situate de-a lungul unei porțiuni din cablu, numit un segment.

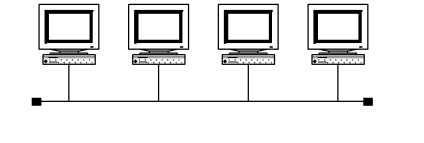

Figura. 2.2 topologiei de autobuz comun.
Exemple de utilizare a topologiei comune de autobuz este o rețea 10Base-5 (Compus PC cablu coaxial gros) și 10Base-2 (Compus PC cablu subțire coaxial).
Ring - o topologie LAN, în care fiecare stație este conectat cu alte două stații pentru a forma un inel (Figura 2.3). Datele sunt transferate de la o stație de lucru la altul, în o singură direcție (pe inelul). Fiecare PC-ul rulează ca un repetor, relocării mesajul la următorul PC, și anume datele transmise de la un computer la altul ca și în cazul în care într-o cursă releu. În cazul în care computerul primește date de la un alt calculator, le trimite în jos inelul, în caz contrar acestea nu sunt transmise. Foarte pur și simplu o cerere către toate stațiile simultan. Problema principală cu o topologie de inel este că fiecare stație de lucru trebuie să participe activ la furnizarea de informații, și în caz de eșec a cel puțin una dintre ele, întreaga rețea este paralizat. Conectarea unei noi stații de lucru necesită o rețea de închidere pe termen scurt, deoarece în timpul instalării inelului trebuie să fie deschis. Topologia inel este timpul de răspuns bine previzibil determinat de numărul de stații de lucru.
Figura. 2.3 Ring topologiei.
topologie de inel net este rar folosit. În schimb, transportul topologie de inel joacă un rol în schema metodei de acces. Ring descrie traseul logic, pachetul este transmis de la o stație la alta, ceea ce face un cerc complet în cele din urmă. Token-ul Ring cablul de ramură de rețea de la un punct central numit MAU (Multiple Access la unitate). MAU are un inel interior care se conectează toate stațiile conectate la acesta, și este folosit ca o cale alternativă atunci când este rupt sau singură stație de lucru de cablu deconectat. Când stația de lucru este conectat la un cablu MAU, aceasta face pur și simplu o extensie a inelului: semnalele recepționate de către stația de lucru, și apoi să se întoarcă înapoi la inelul interior.
Această stea-topologie LAN (Figura 2.4), în care toate stațiile de lucru conectate la nodul central (de exemplu, hub), care stabilește, menține și întrerupe comunicațiile dintre stațiile de lucru. Un avantaj al acestei topologii este posibilitatea unui nod defect simplu excepție. Cu toate acestea, în cazul în care unitatea centrală este defectă, întreaga rețea se duce în jos.
În acest caz, fiecare computer printr-un adaptor special de curent alternativ este conectat printr-un cablu separat la dispozitiv care combină. Dacă este necesar, pot fi combinate cu mai multe rețele cu o topologie stea, obținut configurația rețelei ramificate. La fiecare punct de ramificare este necesar să se utilizeze conectori speciali (valve, repetoare, sau unitate de acces).
Figura. 2.4 Topologia Star.
Un exemplu de topologie stea este topologia Ethernet torsadat cablu 10BASE-T, centrul stelei este, de obicei Hub.
Topologia stele oferă protecție împotriva pauza de cablu. În cazul în care cablul de stație de lucru este deteriorat, acesta nu va duce la defectarea întregului segment de rețea. De asemenea, vă permite să diagnosticați cu ușurință problemele de conectivitate, deoarece fiecare stație de lucru își are propriul segment de cablu atașat la hub-ul. Pentru a găsi suficient de ruptură de cablu de diagnosticare, ceea ce duce la o stație de spart. Restul rețelei continuă să funcționeze normal.
1. Ce este o topologie?
2. Enumerați cele mai frecvente tipuri de topologii?
3. Caracterizați topologie comună de autobuz și oferă exemple de utilizare a acestei topologii.
4. Ce tehnologii de rețea utilizează topologie de autobuz comun?
5. topologie inel CaracterizaŃi, iar această topologie exemple.
6. În unele cazuri, folosind o topologie de inel?
7. Pentru a caracteriza topologia Star și furnizează exemple de utilizare a acestei topologie.
8. În ce topologie se aplică atunci când conectarea unei rețele de calculatoare la un hub comun?
9. Dați exemple și caracterizează o topologie de copac.
10. Ce este o topologie de rețea și atunci când este folosit?
