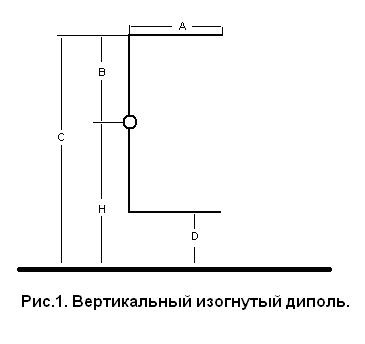

Cottage sau redirecționați pe etape antena pentru conexiuni pe distanțe lungi pe HF.
Intenționat nu am menționat verticalele cu un sistem de contragreutăți sau radialele, deoarece aceste antene sunt foarte incomod pentru a plasa în zone suburbane sau în condiții de teren.

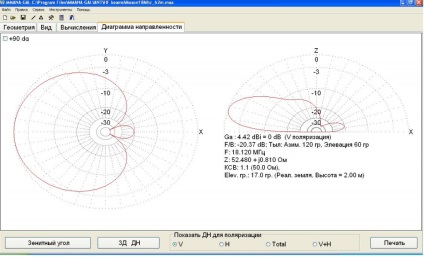

Figura 3. Caracteristicile calculate Moxon antenă verticală.

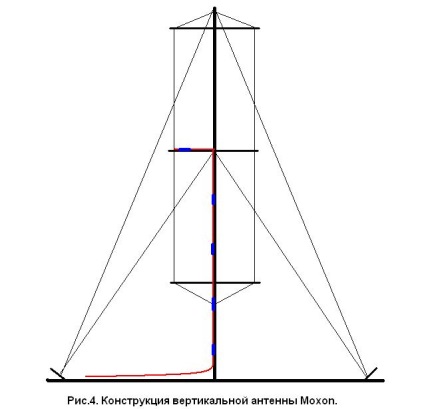

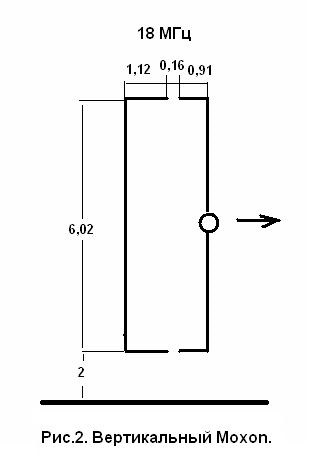

Firul este trecut prin găurile de lângă capetele lonjeroanelor și le-a asigurat cu bandă electrică sau legături din material plastic. Pentru a acoladă nu a pestera în sub greutatea antenei, capetele sunt întinse linia de pescuit. Pentru a păstra straightness elementului activ, se rupe din cauza greutății cablului, puteți utiliza un al treilea distanțier la nivelul elementelor de mijloc, sărind peste printr-o gaură în directorul ei de sârmă și atașarea punctul de conectare al elementului activ la cablul. Cablul se execută de-a lungul lonjeroanelor la catarg, iar pe jos catarg. Pe cablu îmbrăcat tub de ferită de 2 m, ceea ce exclude influența sa asupra caracteristicilor antenei panglica și simultan balun curenților de alimentare. Antena este ușor ridicată cu un catarg predeterminat, cu o rolă de pe partea de sus folosind cordon nylon.
Detalii privind stiva orizontală a două astfel de antene calculate prin programe MMANA prezentate în Fig.5. Cele mai bune caracteristici ale câștig și supresia lobi reglabile au fost obținute atunci când distanța dintre antene este 0,7 lungime de undă, adică 11,6 m. Această antenă poate fi dat numele de „2 × Moxon“.

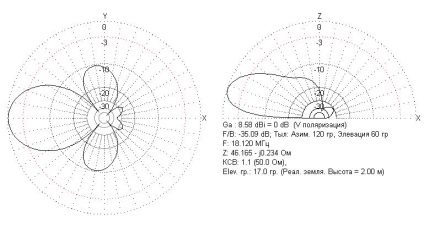

Figura 5. Diagrama de radiație a matrice pe etape a două antene verticale Moxon.
Rezumând sistemul clasic: deoarece fiecare dintre antena are o impedanță de intrare de 50 ohmi, cablurile de alimentare sunt folosite cu 75 ohm lungime ¾ lungime de undă cu cablul coeficient de scurtare. La capetele cablurilor impedanta antenei transformate în 100 de ohmi. Prin urmare, ele pot fi conectate în paralel cu un teu, atunci cablul de alimentare 50 Ohm orice lungime. Lungime cabluri de transformare selectat ¾ lungime de undă, deoarece lungimea de lungime de undă ¼ din lungimea lor nu este suficientă pentru a acoperi distanța dintre antene.
La fabricarea de a doua copie a acestei antene ea ne-a luat două ore. Catarg set distanță de 11,6 m (zona suburbană lățime suficient).
Setarea fiecare dintre antenele produse separat, conectați-le prin lungimea cablului semiundă (supus trunchiere), iar capetele îndoite inferioare ale subcotare părți ale elementelor. Pentru a elimina erorile în este necesară ajustarea să acorde o atenție specială suprimarea curenților de mod comun în liniile de alimentare prin intermediul inductoare, îmbrăcați în cablu. A trebuit să folosească până la 10 unități. Filtrele de ferită zăvor distribuite de-a lungul lungimii cablului 75 ohmi, înainte ca rezultatele sunt stabilizate. Aceste reactoare trebuie să fie transformarea în cabluri conectate printr-un ceai. La 50 de cablu ohm, care se conectează la tee de emisie-recepție, inductoare rochie opțională. Dacă nu inductoare cu ferită poate fi înlocuită cu mai multe cabluri se transformă colectate în diametru golf de 15-20 cm. Prin plasarea lor în apropierea punctelor de alimentare de antenă și în jurul tee. Pentru a îmbunătăți performanța de antene aproape întreaga lungime liberă a cablurilor de transformare pot fi asamblate în golf clapetei de accelerație.
După conectarea celor două zăbrele verticale Moxon'ov în frecvența de rezonanță merge până la aproximativ 500 kHz, și VSWR la frecvența centrală devine egală cu 1.4.
rezonanța sistem corect, reglare Moxon-uri, este imposibil, deoarece colaps, astfel, modelul de radiații. Cele mai simple de moduri sistem de potrivire - sau bobina de incluziune cu o inductanță de 0,2 mH în serie cu intrări ale celor două antene, fie un condensator 400-550 pF (pentru a alege valoarea minimă VSWR la frecvența centrală) în serie cu intrare de alimentare lateral teul 50 ohmi. În același timp banda pentru cabluri din oțel <1,2 получается около 200 кГц (рис.6).
Figura 6. CWS de la intrare, după ajustarea folosind inductanță 0,2 mH.
Parametrii de proiectare la înălțimea marginii inferioare a antenei 2 m deasupra solului real:
Amplification 8,58 dBi (6,43 dBd),
Unghiul de elevație de 17 grade,
lobi Suprimarea spate> 25 dB,
VSWR în domeniul de funcționare <1,2.
Prezența suprimarea lobilor laterali de 10 dB în raport cu principală nu este, așa cum ni se pare, dezavantajul, pentru că Acesta vă permite să auzi stația și în afara lobului principal îngust, fără a transforma antena.
Noi suntem conștienți de orice alte modele de antenă cu o astfel de performanță ridicată cu o astfel de simplitate constructivă.
Desigur, această matrice pe etape este staționar și trebuie să fie instalat în direcția de cel mai mare interes pentru DX (vest, de exemplu). Apoi, rândul său, graficul ei spre est nu este dificil: este necesar să se reducă antena, le transforma cu 180 de grade și ridicați din nou catarg. Facem această operație după unele de formare durează mai puțin de cinci minute.

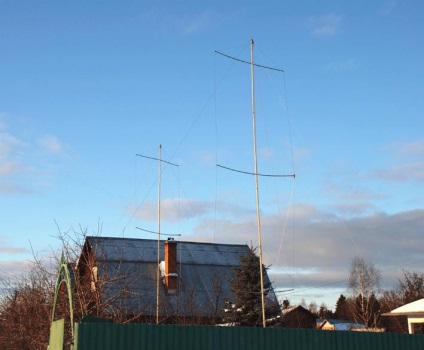

Photo antenă experimental este prezentat în figura 7.
Figura 7. Type fazate a două Moxon'ov verticale.
