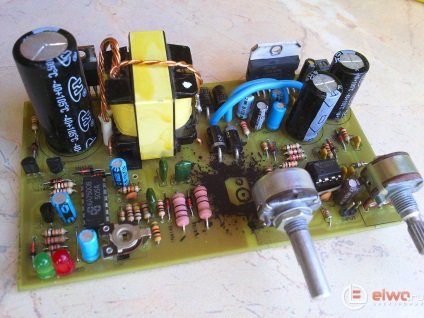

Aici ne uităm la calitatea clasic amplificator de 100 W pentru subwoofer pentru o mașină. Acest amplificator auto pentru subwoofer este mult mai puternic decât celebra pe TDA1562. care sunt dificil de a produce 50 de wați. Basis - dovedit de multe TDA7294 cip foarte demn plus convertor 12 - 2x40 V. Un integrat filtru low-pass, cu toate adăpostite pe o placă de circuit imprimat pe o singură față de 75 x 125 mm. Asta desene. Circuitul este format din trei blocuri:
convertor de putere subwoofer UMZCH
Acest convertor bazat pe TL494 (KA7500) conducător auto. Există o protecție la supratensiune - off în cazul în care tensiunea este mai mare de 15 V la intrare. Protecția împotriva supratensiunii va fi protejat de descărcarea puternică a bateriei - conducător auto va fi dezactivat în cazul în care upadana de tensiune la 9 V. de protecție curent pentru a avea grijă de tranzistori de ieșire și securitatea comună a întregii scheme. LED-ul verde indică funcționarea normală, LED roșu - una dintre protecția este șofer cu handicap. Schema permite o pornire lină Convertor de start lent în ciuda mare capacitate de ieșire.

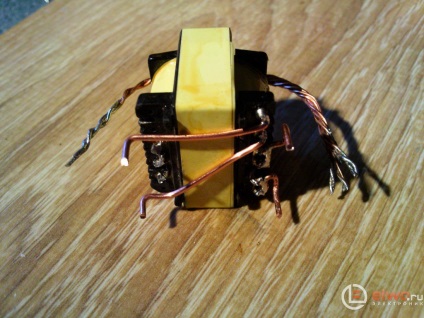

Transformator, puteți face propriul sau imprumuta unul dintre puterea ATX (în sursa de alimentare a computerului). Utilizați liniile de 5V și 12V este coeficientul de transformare - 2,4x. Acest lucru înseamnă că, dacă vom servi 14 în tensiunea bateriei de 5 V linii, vom ajunge la 2,4x mai mult stres pe linia 12 - aproximativ +/- 33 V pentru a alimenta cipul amplificator. Aceasta este o soluție foarte bună și simplă. frecvență de comutare - 50 kHz. Se poate schimba prin setarea TL494 condensator pin5. De exemplu, 1nF da o frecvență de aproximativ 50 kHz, 1,5nF - 30 kHz.
Puteți înlocui câmpul IRFZ44N alte tranzistori, este necesar doar pentru a oferi mai mult de 100 de wați de putere de ieșire, și IRFZ44N de până la 300 wați.
Preamplificator și filtrul trece jos
Acesta este un circuit simplu cu un amplificator operațional TL072. Alimentat de o tensiune bipolară simetrică + 12V / -12V, Zener 12 format în principal.
amplificator de putere pe un cip
cip TDA7294 este de obicei pornit, nimic special. Contacte MUTE și ST-BY conectat permanent la pozitiv prin intermediul lanțului de dorit R-C.
Sfaturi pentru asamblarea circuitului
- Utilizați fire groase în circuitele de putere. Condensator de intrare C4 ar trebui să aibă, cel puțin, 4700uF capacitate, eficacitatea sa depinde de puterea de ieșire. Asigurați-vă că pentru a utiliza un 10 O siguranță pe linia bateriei. Fi avertizat - sistemul nu este pentru incepatori, invertorul necesită unele cunoștințe și echipamente. Atunci când face primul termen, utilizați sursa de alimentare cu curent de limitare.
- Greutate divorțat cu succes - se temea că nu va fi zgomot de fond, autoexcitări, dar sa dovedit bine. La început au existat probleme cu o ușoară bîzîit în filtru, dar sa dovedit că vina a fost LM358 - acest cip nu este potrivit pentru audio de înaltă calitate. TL072 obișnuită sau NE5532 mult mai bine.
- Convertorul este rezistent la scurtcircuite liniile de lichidare și putere de ieșire secundară - se stinge instantaneu, deci nu vă fie teamă să-l ardă la întâmplare scurt bord UMZCH. Despre ULF șasiu pentru subwoofer auto nimic de spus - unii care doresc acest lucru și se aplică - lucrul cel mai important configura corect sistemul în sine, și apoi problema imaginației.
