Pentru reciclare și care circulă pompele de recirculare a apei sunt utilizate într-o buclă închisă. Unitățile de acest tip sunt utilizate în sistemele de încălzire. Pompează lichid mai ales la cald. Plasat, de obicei, pe conducta (tăiate în ea).
Unitatea este forțat să accelereze fluxul de apă în sistem decât oferă o încălzire rapidă.
1 și aparatul de pompă de circulație
Mecanismul este alcătuit din următoarele componente:
- locuințe;
- Rotor;
- acoperi;
- motor;
- cutie de joncțiune;
- plăți electronice;
- capacul cutiei de borne.

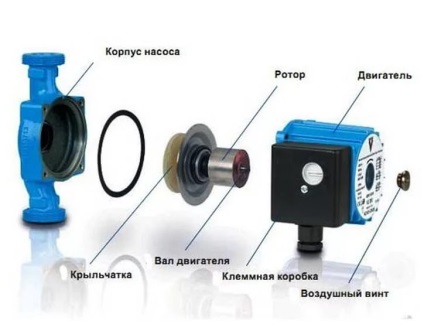

Aparat circulator pompă
Pe este situat carcasa schimbator de viteze. Corpul din fontă. Pe arborele motorului rotorului aranjate responsabil pentru captarea și direcția fluidului de lucru. Unele modele razmeschenvozduhootvodchik de locuințe.
↑ meniu
1.1 Cum să opereze pompe de circulație?
Schema mecanismului bazat pe forța centrifugă. După ce lichidul intră în duza de aspirație în centrul rotorului. Sub influența forței centrifuge se extinde de-a lungul periferiei lamelor.
Lăsând rotorul, fluidul curge în canalul în spirală în care presiunea crește statice.
În unitățile de tip umed, rotorul se rotește în lichid decât se răcește și lubrifiază lagărele.
Viteza de rotație și diametrul rotorului depinde de mecanismul de indicatori.
↑ meniu
1.3 Tipuri de unități și caracteristicile lor
Pe măsură ce rotorul mașinile de tip sunt împărțite în două tipuri:
- Cu rotor uscat.
- Cu rotor umed.
O caracteristică este lipsa primului contact al fluidului de lucru. Diferența de acest tip de dispozitive este eficienta optzeci la sută.
Dispozitivele cu rotor uscat sunt de trei tipuri:
- bloc;
- verticală. Motorul electric este amplasat vertical. Duzele sunt situate în aceeași axă;
- orizontală. Motor amplasat orizontal. Conducta de aspirație este situat pe cohleea și presiunea asupra carcasei.
Dezavantajele pompe uscate:
Pompe circulare cu rotor uscat
- Dispozitiv cu rotor uscat, cerând la aerul ambiant, sau mai degrabă nivelul de praf în aer și la curățenia fluidului de lucru. Particulele de praf conținute în aer, infunda motorului, ceea ce duce la ruperea;
- unități emit un nivel ridicat de zgomot. Instalat într-o cameră dedicată.
În aceste dispozitive rotorul nu intră în contact cu lichidul. Rotorul este separat de ceramică motor sau inele metalice. Prin rotirea inelului etanșări în spațiul format între pelicula de apă de suprafață.
Filmul servește ca niște compuși etanșanți datorită diferenței de presiune între atmosferă și sistem. În timpul funcționării, inelul purtarea, chiar oferi o mai mare impermeabilitate.
Acționează fluid de lucru ca un lubrifiant pentru motor.
Aparate de motor cu rotor umed minții sunt împărțite în:
Avantajele rotor umed:
- Perioada de funcționare de cinci până la șase ani;
- dimensiuni mici și greutate;
- eficiența energetică;
- nivel scăzut de zgomot în timpul funcționării;
- ușurința de întreținere și de personalizare.
Nivelul scăzut de eficiență, care este de 50 la sută.
Pompă circulară cu rotor umed
Unitățile de acest tip sunt utilizate în sistemele de încălzire casnice și de alimentare cu apă. Pe durata dispozitivului de serviciu, un mecanism de lucru situat într-o poziție orizontală.
↑ meniu
Aparat 2 Aplicație
Dispozitivele sunt utilizate în mai multe domenii:
- Mecanismele sunt utilizate în sistemele de încălzire este cea mai comuna zona. Cu capacitatea de a circula, dispozitive dispersa căldura în întreaga încăpere, fără a pierde temperatura. Această caracteristică asigură o distribuție uniformă a căldurii pe toate etajele și camerele de spațiu încălzit.
- La etaj sistem de încălzire. Pentru distribuția agentului de răcire asigură conductori aparate circulație o putere mai mare decât în sistemele de încălzire. Prin instalarea dispozitivului pe o linie de alimentare de circulație, acesta împiedică utilizatorul de rupere fluxul și aerisirea sistemelor de încălzire prin pardoseală.
- Apa caldă fără întreruperi în pierdere de putere și a temperaturii asigura un aparat de circulație. Pentru rezistența la aparatele de temperatură din alamă și bronz.
- Aer condiționat și refrigerare.
- locuințe de încălzire solară. Cu această metodă dispozitivul dispersează lichid prin rețeaua de încălzire.
- Creșterea presiunii în apă. Pentru funcționarea aparatelor de uz casnic, depinde de presiunea apei (spălare, mașină de spălat vase), dispozitive de circulație stabilite pentru creșterea presiunii în sistemul de încălzire.
2.1 Caracteristici
Pentru a selecta modelul dorit înainte de cumpărare familiariza cu caracteristicile de bază.
Pompă de circulație dvurotorny
- presiune indică nivelul de rezistență, care depășește modelul dispozitivului. Indicatorii de presiune de la una la echipă de unsprezece m.v.st;
- Debitul este responsabil pentru volumul de lichid pompat timp de șaizeci de minute. Rata caracteristică de distribuție responsabil de lichid de răcire de la o sursă la o destinație. Variază de la 05 până la optsprezece metri cubi pe oră;
- presiune-cheltuieli figura-caracterizate prin dependența ofertei de presiune. Figura indicate în caracteristicile tehnice ale modelului;
- stoc cavitație-indicator, caracterizat prin presiune minimă de aspirație pentru a asigura funcționarea fără cavitatie. Prescris în documentul la pompă;
- eficiența determină puterea arborelui dependența de electricitate. Această rată este mai mare în aparatul de tip uscat;
- mediul de lucru. Indicatorul determină tipul de fluid de lucru. Fluidul de lucru poate fi apă, apă caldă, amestec glicol, lichid, fără impurități minerale;
- tip de conexiune (cu filet sau flanșă);
- mediu de lucru variază în intervalul de temperatură otminus plus 10-140 grade Celsius;
- presiune variază de șase la zece bari;
- posibilitatea reglementării. Caracteristicile unui dispozitiv reglabil pentru a reduce consumul de energie;
- fabricarea materialului de prelucrat. Din fluidul de lucru depinde de tipul pieselor de fabricație materiale (alama, bronz, polimer, fonta, aluminiu, oțel);
- mărimea și greutatea. Aceste cifre sunt toate modele diferite. Telefoanele sunt mici și mari dimensiuni (de la cincisprezece la patruzeci de centimetri), cu o greutate de la două până la treizeci de kilograme.
2.2 Cum de a alege unitatea de circulație?
Pe de produs alegeri afectează domeniul de utilizare (acasă sau profesional), debit, presiune, materialul piesei de prelucrat și capacitatea de a regla:
Sangerarea pompă de circulație
- Capacitatea de a regla. Dispozitivele cu lipsa de ajustare diferă costuri reduse, dar funcționarea unui astfel de tip reglabil inferior în economiile de energie.
- Head. La calculul pierderilor de presiune înregistrate datorită sistemului de încălzire prin frecare pe tot parcursul.
- Feed. Acesta este cel mai important factor care determină cantitatea de timp pentru care dispozitivul transferă lichidul încălzit. Din această cifră depinde de cât de repede lichidul de răcire trece prin conducta. Cu cât mai repede se misca lichid, cu atât mai puțin se răcește.
- Material. Componentele materiale afectează rezistența la coroziune și durabilitatea dispozitivului.
2.3 Cum se conectează aparatul?
Procesul de circulare pompa de asamblare este compus din mai multe etape:
- Pregătirea. Etapa de formare constă în mecanismul de formare (înainte de inspecția veterinară pentru deteriorări de montare), sistemul de încălzire (clătire țeavă și alegerea dispozitivelor de interceptare).
- Instalare. Pentru instalare trebuie să fie pregătite chei, clapet, filtru. dispozitiv utilizat în așa fel încât indicatorul să coincidă cu direcția de curgere a fluidului de montare. Flanșa este închizători fixe. Stopcock atașat înainte și după pompă. În cazul în care un sistem deschis, rezervorul de expansiune se află în fața pompei.
- Conexiune. Pentru a conecta după re-mufă în cutia de borne este pus cablul de alimentare. reguli de conectare:
- tensiune și curent în priză trebuie să se potrivească cu aparatul de performanță;
- aparate la pământ;
- protejează dispozitivul împotriva pătrunderii umezelii;
- asigură absența unui cablu de alimentare în contact cu corpul dispozitivului.
După ce conexiunea este verificată pentru scurgeri.
Testare. Înainte de începerea testului instalația de încălzire este umplută cu fluid hidraulic, aerul coboară. Dispozitivul este activat și aerul este evacuat prin șurubul. Cu un nivel de zgomot a crescut, creșterea presiunii în sistemul de încălzire.
Pompa de circulație în sistemul de încălzire
După testare, sistemul de încălzire este gata de funcționare
↑ meniu
2.4 Avantaje
Pompe circulare sunt o serie de avantaje:
- automatul funcționează fără întrerupere timp de cinci sau șase ani;
- rapid de instalat;
- nu iau o mulțime de spațiu;
- Acestea sunt potrivite pentru diferitele sisteme (universale);
- randament optzeci de procente;
- nivel de zgomot redus.
Prin achiziționarea pompa de circulație, utilizatorul primește un dispozitiv durabil, care oferă căldură și confort în casă, fără un efect negativ asupra pungă de stat.
