Asamblare și mecanisme de tracțiune (troliu manual) a fost utilizat pentru a efectua instalarea, demontarea, ridicați, țineți sau trageți de sarcină. MTM - trei mecanism de ridicare combinate într-un singur! Aflați mai multe despre dispozitiv, care poate funcționa ca un troliu manual, troliu sau un cric.
Domeniul de utilizare a mecanismelor de asamblare și de tracțiune este vastă: de la uz casnic la lucrările de instalare instalațiilor industriale mari. In cele mai multe cazuri, dispozitivul este utilizat pe șantierele de construcții, depozite, exploatarea forestieră și construcții zone (vezi. Fig. 1). dispozitiv deosebit de populare se bucură în rândul proprietarilor de afaceri, departe de civilizația urbană.
Fig.1. Domeniul de aplicare a mecanismelor de asamblare și de tracțiune
Principiul de funcționare al troliului (asamblare și legătură)
troliu de mână de lucru este comutat manual mâner înainte și mâner în urmă. Datorită se mută de cablu mâner de comutare într-o linie dreaptă, promovând în același timp cu trei manipulare posibil - ridicarea, mutarea și deținerea sarcinii (a se vedea figura 2 ..).
Fig. 2. troliul modul de operare în trei planuri
Caracteristica principală este funcționarea MTM legătură mișcarea frânghiei folosind terminalele împerecheate. Acestea, la rândul său clemă cablu și mutați-l în direcția dorită. Dacă este necesar, puteți mări capacitatea de transport de către un scripete.
Cum de a lucra troliul (MTM)
1. Introduceți cablul. Mecanismul inferior cârlig de tracțiune Assembly-jos, atașat la corpul (fig. 3). Pentru a avea acces la terminalele folosesc Sling (se aude un clic). Apoi, cablul poate fi realizat broșă, cu deschiderea din spate spre mecanismul de ridicare. După tragerea lungimea necesară a cablului, eliberați praștie. Poziția stoarcerea încuietori de cablu. Atunci când sunt expuse la mânerul înainte și înapoi, troliu trage coarda sau omiteti-l.
Fig. 3. intrare și de ieșire capătul de cablu
2. Meci. Pentru șuruburi de fixare speciale un obiect frânghie făcut. margine static conecta cu un cârlig. Șuruburile au sloturi pentru atașarea și îndepărtarea acestora din coarda. Pentru șurubul intrat în siguranță în fantă, introduceți carcasa troliului și rotiți de două ori (figura 4).
Fig. 4. montare Troliul MTM
Pick up sarcina pe cârlig, și apoi efectuați următorii pași:
- pentru a ridica tensiunea și folosiți maneta de viteze înainte; (Figura 5 A și Figura 5-B.)
- utilizarea pentru coborârea pârghiei (Figura 5-B și Figura 5-G ..);
- pentru fixarea încărcăturii într-o anumită poziție cu ajutorul manetei de oprire;
- pentru a elibera utilizarea coarda Sling pentru a deschide clema.

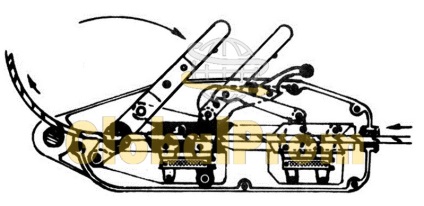

Fig. 5-A. Schema a troliului. Impactul asupra pârghiei față
Fig. 5-B. sarcină de ridicare (tensiune). Impactul pârghiei spate
Fig. 5-B. Dispozitivul funcționează cu o încărcătură coborâre troliu. Impactul asupra pârghiei spate
Fig. 5-G. Coborârea încărcăturii. Impactul asupra pârghiei spate
După troliul de cablu din deschiderea inferioară, curățați-l de murdărie și înfășurați-l pe bobina. Apăsați QuickDraw. Pentru a preveni accidentele în timpul instalării și funcționării mecanismului de tracțiune este întotdeauna folosit ca obiecte de ancorare, care au o marjă de siguranță suficientă pentru a rezista la greutatea sarcinii.
Alegerea unui troliu manual (MTM), salvați la achiziționarea a trei dispozitive de ridicare. Instalarea și mecanismul de tracțiune este pur și simplu de neînlocuit, variind de la șantierele de construcții care se termină cu diverse companii de producție. O altă trăsătură distinctivă este utilizarea în siguranță a unui troliu într-o atmosferă explozivă.
