Până ieri, în opinia noastră, toate centralele electrice pe bază de cărbune au fost aproximativ același și este un film perfect, seturi de filme de groază. Deoarece structurile de timp înnegrite, cazane, turbine, milioane de conducte diferite și plexul dificile, cu un strat generos de praf de cărbune negru. Rare de lucru, mai asemănătoare cu minerii din lămpile cu gaz verde deschis slabe repara unele ansambluri complicate, ici și colo, șuierat, a scos nori de abur și fum, vărsat pe podea balti groase de culoare închisă zhizh peste tot ceva se scurge. Aici sunt unele le-am văzut astfel de plante de cărbune, și a crezut că vârsta lor a fost tocmai pleca. gaz pentru viitor - m-am gândit.
Se pare, nr.
Ieri am vizitat noua putere centrala Cherepetskaya pe bază de cărbune în regiunea Tula. Se pare că plantele moderne de cărbune nu tuciuriu, iar fumul conductelor lor nu este suficient de gros și negru.

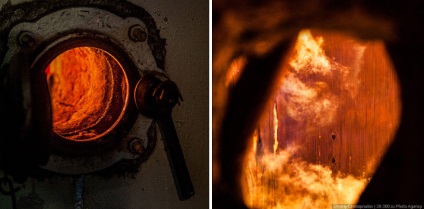

1. Câteva cuvinte despre principiul GRES. Cazanul este alimentat prin intermediul apei de pompe la presiune mare, combustibilul și aerul atmosferic. Procesul de ardere a cuptorului de cazan are loc - energia chimica a combustibilului este transformată în energie termică. Apa curge prin sistemul de conducte situate în interiorul cazanului.
2. combustibil de ardere este o sursă puternică de căldură transferată apei care este încălzită la punctul de fierbere și se evaporă. Aburul care rezultă în același cazan este supraîncălzit deasupra punctului de fierbere la aproximativ 540 ° C și la o presiune ridicată de 13-24 MPa pentru una sau mai multe conducte este alimentat în turbina cu abur.
3. turbina cu abur, generator și excitatoare până la o turbină. Turbina cu abur se extinde aburul la presiune foarte scăzută (aproximativ 20 de ori mai mică decât cea atmosferică) și energia potențială a comprimat și se încălzește la o temperatură ridicată a aburului este transformată în energie cinetică a rotorului turbinei. Turbina conduce un generator care transformă energia cinetică a rotorului generatorului într-un curent electric.
4. Intrarea apei este direct din Cherepetskaya rezervor.
5. Apa este curățată chimic și desalinizarea apei în adâncime pentru abur cazane și turbine nu apar depuneri pe suprafețele interioare ale echipamentului.
6. Cu trenul la stația de livrat cărbune și păcură.
7. La stocul de deschidere de cărbune Macarale descarce automobile. Următoarea vine într-un excavator mare cupă roți. care ia pe banda rulantă.
8. Deoarece cărbunele cade în secțiuni de concasare a plantelor, pentru pre-măcinare a cărbunelui și a pulverizării ulterioare. În sine cazan cărbune este alimentat ca un amestec de praf de cărbune și aer.

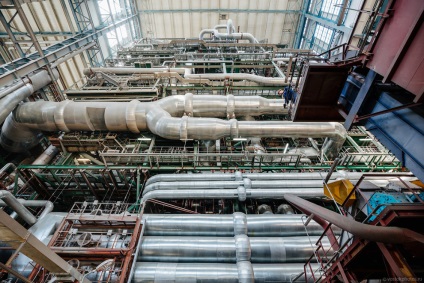

10. Instalația cazanului este amplasat în camera cazanului de clădirea principală. Cazan în sine - este ceva genial. mecanism complex imens, cu o înălțime de construcție de 10 etaje.
14. Plimbare prin labirint de planta cazan poate fi pentru totdeauna. Timpul alocat pentru fotografiere de două ori a reușit să termine, dar să se rupă de această frumusețe industrială a fost imposibil!
16. galerii, arbori lift, pasaje, scări și poduri. Un cuvânt - spațiu)
17. Razele soarelui iluminate micul pe fundalul întregii persoane ceea ce se întâmplă, și nu am putut să mă gândesc că toate aceste structuri complexe gigant a inventat și construit poporul. Aici e un om mic a venit cu zece cuptor pentru a genera electricitate din punct de vedere comercial fosili.

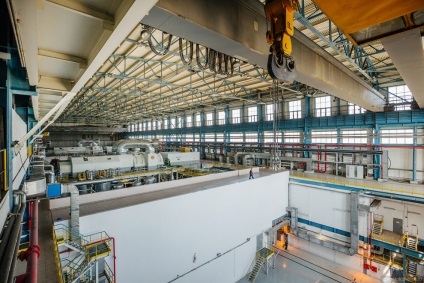

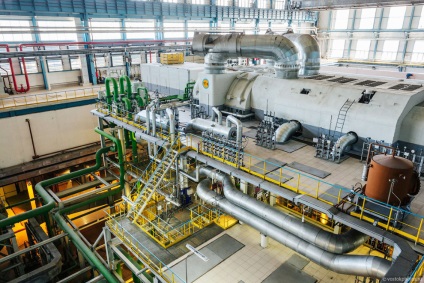

19. În peretele boilerului este sala motoarelor cu -turbogenerators. O altă cameră uriașă, mai spațioasă.
20. Ieri a fost oficial pus în funcțiune unitatea de №9, care a fost în etapa finală a expansiunii Cherepetskaya GRES. Proiectul a inclus construcția a două unități moderne pe bază de cărbune de 225 MW fiecare.
21. Garantat de energie electrica noua putere - 225 MW;
eficiență electrică - 37,2%;
Consumul specific de combustibil pentru generarea de energie - Gut 330 / kWh.
23. Compoziția echipamentului de bază include două turbine cu abur cu condensare produse de OAO „Power Machines“ și două cazan, producător de „EMA“. combustibil principal Noua putere - Kuznetsk marca de cărbune DW.
25. Unitățile de putere sunt echipate cu prima pe piata romaneasca un sistem integrat de desulfurare a gazelor de ardere de praf uscat cu filtre electrostatice.
26. Transformatoare de ORU.
28. Introducerea unei noi unități va permite dezafectare de cărbune echipament învechit al primei etape, fără a reduce cantitatea de generare de energie și stația de putere totală instalată.
29. Cele două turn 87 picioare au fost construite împreună cu noua energie - o parte a sistemului de alimentare cu tehnică care furnizează o cantitate mare de apă rece pentru răcirea condensatoarelor cu turbină.
30. Cele șapte deschideri de 12 metri. Sub această înălțime nu pare atât de gravă.
31. La partea superioară a conductei a fost atât caldă și rece. Camera este în mod constant aburite.
32. O vedere al unității de alimentare cu un turn de răcire. Noua stație de putere sunt proiectate pentru a reduce în mod semnificativ emisiile de poluanți, pentru a reduce emisiile de praf în timpul funcționării stocului de cărbune, reduce cantitatea de apă consumată, dar, de asemenea, elimina posibilitatea poluării mediului cu ape uzate.

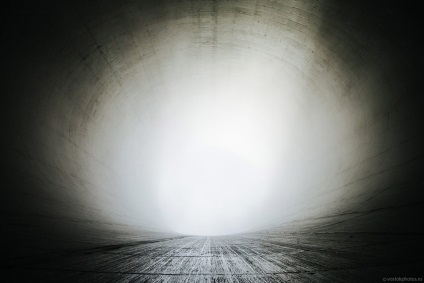

34. În interiorul turnului totul a fost destul de simplu și plictisitor)
36. În această fotografie este în mod clar noua unitate vizibilă și doi vechi. Cât de vechi fumează o țeavă și o nouă putere. Treptat, unitățile de putere vechi vor retrage din serviciu și dezasamblat. Astfel de cazuri.
