Semnalele de la senzorul pentru a converti la o tensiune, folosită în acest scop LM2917. Atunci când tensiunea va crește în mod secvențial include 30 de diode emițătoare de lumină, care sunt conectate printr-un tip LM3914 trei cip.
Materiale și unelte pentru fabricarea de:
- un motor pas cu pas (pentru a fi găsit într-o imprimantă cu jet de cerneală);
- sârmă;
- lipire cu lipire;
- cip LM3914;
- trimmer potențiometru 47K;
- 31 LED-uri;

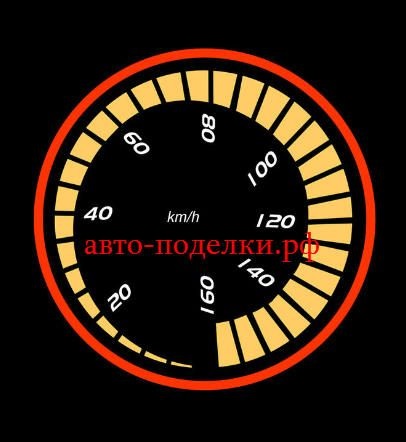

- hârtie de construcție pentru a crea display (carton);
- două rezistențe de 1 ohm;
- trei rezistențe de 2.2 Ohm;
- microfarazi electrolitic condensator 470 / 25V;
- Două condensator din polipropilenă 100 nF;
- foarfece și alte obiecte mici.
Procesul de fabricație a vitezometrului:

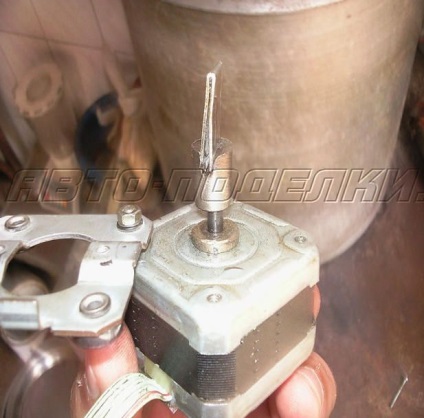

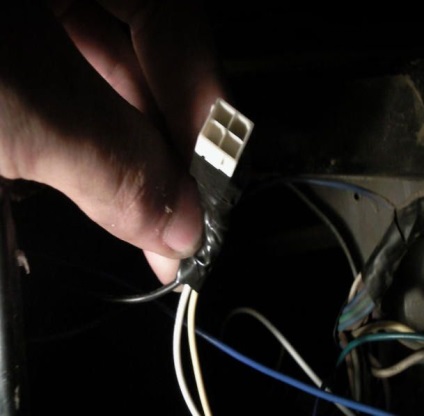

Pentru a conecta cei doi arbori, a fost folosit o bucată placă de cupru, care a fost tăiată la rezoluția dorită. Acesta este introdus în canelurile, și, astfel, să asigure legătura ideală între arborii. Motorul în sine ar trebui să fie, de asemenea, o soluție bună, pentru că este greu și va merge prin cabină în timpul deplasării, care poate perturba structura. Motorul a corpului poate fi forate gaura și apoi să-l fixați în loc cu un șurub și piuliță.
chips-uri LM3914 sunt driverele de display cu LED-uri. Fiecare dintre acești factori trebuie să controleze zece diode emițătoare de lumină, acesta poate fi un mod de segment și la fața locului. Modurile sunt selectate în conformitate cu instrucțiunile anexate. În ceea ce privește 7809 controlerul (9V), reglează tensiunea.

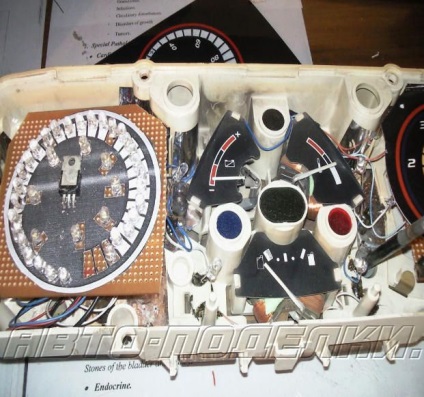

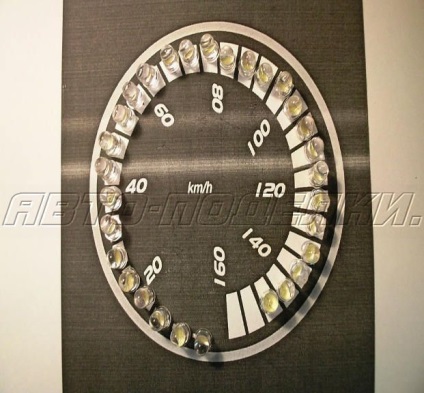

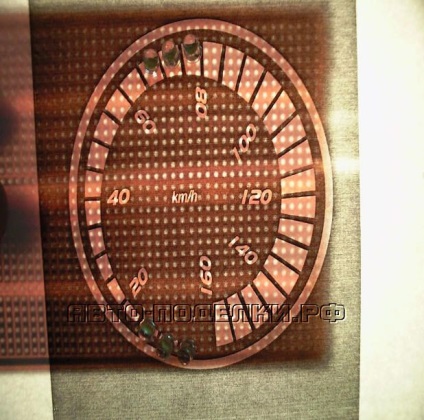

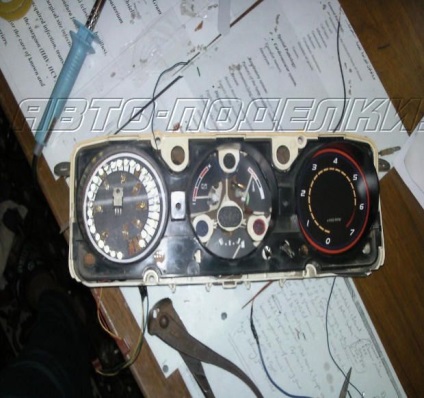

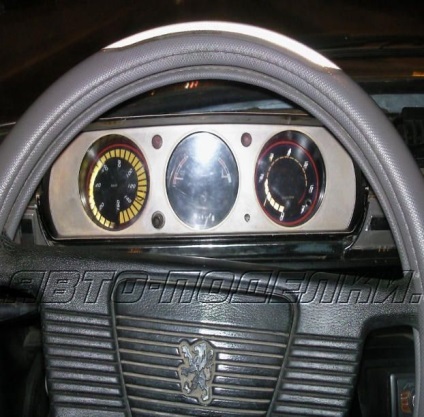

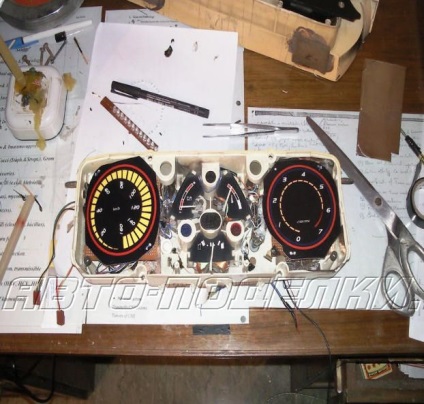

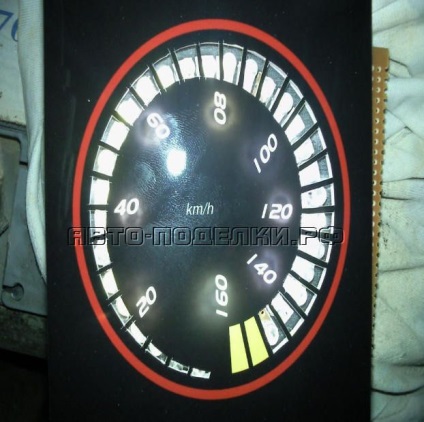

Primul LED-ul ar trebui să fie aprins continuu atunci când puterea + 12V. Restul de 30 sunt în serie cu o viteză de creștere a vehiculului. Baza pentru LED-urile sunt realizate din carton, pe de altă parte, acestea sunt tăiate compartimente dreptunghiulare, care sunt apoi lipite o hârtie subțire. Când lumina LED-ul va trece numai prin hârtie subțire, formând un efect care poate fi văzut în fotografie. Lucrarea poate fi vopsit in orice culoare. apoi, desigur, întreaga structură este pus în măruntaiele unui cadran vitezometru vechi.

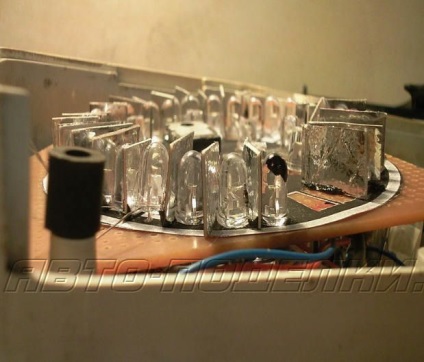

Între diode trebuie să facă partiție, astfel încât lumina să nu se răspândească în întreaga centura. Cel mai bine este de a utiliza aluminiu, se va reflecta perfect lumina.
