Zidurile clădirilor industriale
1. Cerințe pentru pereți și clasificarea acestora.
3. Pereții sunt realizate din beton armat și panouri din beton.
4. Pereții de construcție ușoară.
1. Cerințe pentru pereți și clasificarea acestora.
Cerința principală pentru pereții clădirilor industriale este - asigurarea temperaturii și umidității interioare, în conformitate cu termenii procesului și în vederea asigurării unui mediu de lucru confortabil. De asemenea, pereții trebuie să respecte cerințele de rezistență, stabilitate, durabilitate, rezistență la foc și fiabilitate.
structuri de perete sunt de a fi industriale, ușor de transportat și instalat, întreținut și au o masă mică. Pe tipul de perete depinde în mare măsură de calitatea artistică și estetică a clădirii. În plus, structura peretelui afectează proprietățile de izolare și de energie termică consum al clădirii. În acest sens, la pereții clădirilor industriale au cerințe termice și economice ridicate.
Pereții exteriori ai clădirilor industriale sunt clasificate pe mai multe motive.
Prin natura muncii acestea sunt statice portante, autoportant și fără portanță (exterior).
Având ziduri ridicate în clădiri fără ramă și în clădiri cu un schelet incomplet. Efectuarea în același timp, de sprijin și funcția de protecție, astfel pereții percep greutatea stratului de acoperire, forțele de vânt, o încărcătură de materiale echipamente de manipulare. Având pereți se bazează pe fundația de tipul de clădiri civile.
pereți autoportante suportă greutatea lor pe toată înălțimea clădirii și se transferă în grinzile de fundație.
Neportant (laterale) pereți sunt realizate în principal protejarea funcției. masa lor se preda complet la cadru și coloana FachWerk cu excepția tier prag inferior se sprijină pe grinda de fundație. În clădirile industriale, pereți cu balamale structură este cea mai comună.
Conform pereți înfățișări pot fi prefabricate din beton monolit și - din cărămizi, blocuri de mici dimensiuni și de mari dimensiuni, panouri și foi.
Prin termo-calitate structuri de perete pot fi încălzite și rece.
Structuri de perete izolate sunt utilizate în clădiri încălzite cu condiții de temperatură normală sau umiditate ridicată. Structuri de perete rece prescrise în clădiri neîncălzite și căldură excesivă.
Zidurile clădirilor industriale, spre deosebire de civile, de regulă, au o lungime mai mare și înălțime, cu o grosime relativ mică. Prin urmare, pentru a se asigura durabilitatea acestora să ia măsuri speciale, printre care cea mai comună este utilizarea de fachwerk.
2. Cadrul
Construcții fachwerk pot consta numai din coloanele și componentele stabilității lor, și din cauza stâlpi și grinzi cu elemente de stabilizare (fig. 7.1 a, b).
este utilizat pentru prima schemă structurală, în principal în cazul în care construcția panoului de pereți de clădiri cu o înălțime mică. O a doua schemă de construcție caracteristic pentru ziduri înalte și extinse autoportante realizate din cărămizi și blocuri mici deschideri atenuate, precum și pereții din panouri luminoase montate de tăiere orizontale și verticale din material foaie.

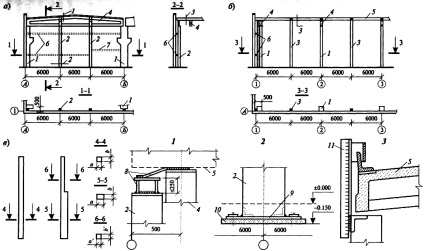

Figura 7.1 Cadru cu cadru din beton armat: și - timbered final; b - longitudinal jumătate de lemn; în - prefabricate coloane din beton armat FachWerk; 1 - corpul principal al coloanei; 2 - coloana mecanica fachwerk; 3 - coloane fachwerk longitudinale; 4 - structura zăbrele; 5 - placă de acoperire; 6 - traversele Fachwerk; 7 - bolt nadvorotny; 8 - balama (placa balama); 9 - placă de oțel de 20 mm grosime, 10 - V12,5 beton; 11 - duză de oțel.
Clădirile cu un etaj, pentru capătul dispozitivului și a cadrului longitudinal folosit coloane din beton sau oțel prefabricat.
Elemente prefabricate armate stâlpi de beton funcționează continuu și în trepte, pătrată sau dreptunghiulară secțiune transversală (fig. 7.1). coloane solide au o secțiune transversală de 300x300 la 600x400 mm (la 100 mm), iar etapa: în partea de jos a Contrafisele 400h300 la 600x400; înălțimii de grindă cu zăbrele - 300x300 mm și 300h400.
top Fachwerk coloanei este atașat la îmbinările zăbrele flexibile (placa balamalei (fig. 7.1), poz. 8), care transmite doar forțe orizontale (vânt) din coloanele Fachwerk de pe cadrul principal.
fachwerk coloană de oțel în funcție de înălțimea clădirii poate fi făcută din I-grinzi convenționale sau late sudate; a două canale sau două părți care formează o secțiune transversală dreptunghiulară închisă; Prin coloanele de bază cadru de tip secționate.
Traversele Fachwerk separate în purtători și vânt (fig. 7.1, poz. 6). Realizarea grinzi ale sarcinii de pereți și vântul, și vântul - doar vântul. Traversele efectuate: vântul - de la un singur canal laminate și I-grinzi sau U secțiuni îndoite; realizarea - din I-grinzi compozite, armat canal, precum și ferme.
