Sistem de încălzire cu apă caldă, cu circulație naturală în la distanță de oraș sau o casă de țară privată - o decizie, cererea în zone cu sursa de alimentare instabilă. În plus, sistemul hidraulic nu necesită investiții financiare în echipamentele electrice, fără de care nu se poate face în radiator de încălzire de regenerare cu pompa de alimentare lichid de răcire.
Sistemul de încălzire nevolatile este disponibil pentru auto-calcul și de instalare.

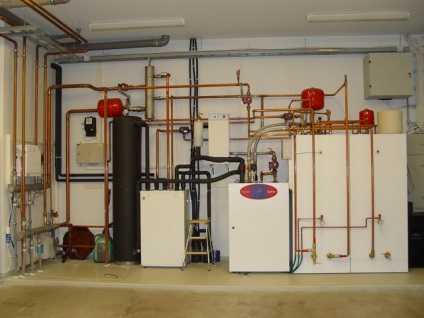

Funcționarea unui sistem de gravitate
Conducerea unui încălzire privată acasă cu circulație naturală are mai multe avantaje:
- nu este nevoie de a cumpăra echipamente scumpe;
- volatilitate (selectată unitate cazan corespunzătoare);
- instalare este ușor de realizat cu propriile sale mâini;
- întreținere undemanding.
Circulația în acest sistem este asigurat de faptul că densitatea lichidului de încălzire scade (devine mai ușoară), iar în timpul răcirii se întoarce densitate cu originalul.
În gravitația structura este, practic, nici o presiune - calcule arată că la 10 metri capul coloanei de presiune a apei este de 1 atmosferă. Astfel, presiunea hidrostatică din sistemul de încălzire al unei clădiri cu un singur etaj va fi 0,5-0,7 atm. o casă cu două etaje în conducta - nu va depăși 1 atm.
circulația gravitațională se produce ca urmare a expansiunii și scăderea densității agentului termic încălzit - se ridică la secțiunea accelerația verticală și punctul de sus se deplasează în jos a conductei, și montat cu o pantă care trece prin dispozitivele de încălzire conectate în serie, pe drumul de intoarcere la cazan.
Prin deplasarea liniei gravitațional cu apă se conectează rezervorul de expansiune - rezervor „surplus“ mediu de transfer de căldură care se formează datorită expansiunii termice a lichidului. Rezervorul tampon (membrană sau deschis) este montat la punctul de sus al conturului din țeava de alimentare.
Sistemul de încălzire Samotechnaja poate funcționa în combinație:
- Cu încălzire de încălzire indirectă. Dacă cazan instalat în partea superioară a sistemului de sub vasul de expansiune, încălzirea apei pentru alimentarea cu apă caldă se realizează fără a folosi echipamentul electric. Când instalarea cazanului astfel incapacitatea este finalizată, iar pompa este amplasată o supapă de reținere care împiedică recircularea lichidului de răcire.
- Cu încălzire prin pardoseală. La etajul prevăzut în pompa de circulare în buclă instalate. În cazul unei întreruperi temporare a energiei va continua să fie încălzite baie montat pe perete radiator.
Tipuri de sisteme de gravitație
Atunci când se planifică pentru a monta o încălzire privată acasă cu circulație naturală cu sistemele sale mâini selectate în conformitate cu capacitatea planificată a sistemului și caracteristicile clădirii.
Circuite de încălzire cu circulație a lichidului de răcire gravitațională sunt împărțite în tipuri în funcție de diferiți parametri:
- caracterizarea rezervorului de expansiune (deschis și închis);
- pe principiul conectării radiatoare (un singur tub și dublu-tub).
Pentru a determina cea mai bună opțiune, aveți nevoie pentru a face calcule hidraulice, luând în considerare amplasarea și diametrul tuburilor, pentru a lua în considerare caracteristicile unității cazanului și necesitățile termice ale clădirilor. Calculul este cel mai bine la stânga la profesioniști, deoarece chiar și o mică inexactitate afectează negativ eficiența de încălzire acasă.
tip închis
Sistem închis pumpless de circulație a lichidului de răcire a fost folosit cu succes pentru încălzirea cu un singur etaj și casa cu două etaje. Ea funcționează după cum urmează:
- când se extind excesul unui lichid de răcire sunt evacuate din circuitul de încălzire;
- lichidul intră membrana rezervor de expansiune - este un recipient închis cu o membrană flexibilă, care împarte partea destinată secțiunea rezervor de lichid de răcire și umplut cu aer sau azot;
- se întinde membrana lichid încălzit, comprimarea gazului în secțiunea al doilea rezervor, în timpul răcirii dilată de gaz de răcire și împinge lichidul înapoi în sistem, care rezultă în circuitul de apă rămâne întotdeauna plin.
Instalarea rezervorului cu membrană în circuitul de încălzire gravitațională reduce riscul de coroziune a elementelor metalice ale sistemului. Dar, în România decizia este utilizată relativ rar, deoarece costul unui rezervor cu membrană uneori depășește costul achiziționării sau producerii de capacitate deschise independente.
tip deschis
Principiul de funcționare este identic cu cel al versiunii închis. Dar, în acest caz, excesul de lichid de răcire împins într-un vas deschis, care este montat pe tavan sau mansarda spatiu.
Rezervor în aer liber este un rezervor de acoperire scurgeri, care este prevăzut cu un preaplin de urgență - tub exterior crescatoria la ieșire de stradă sau conectat la rețeaua de canalizare.
Dezavantajele sistemului deschis oferă o aprovizionare constantă de oxigen a lichidului de răcire, ceea ce accelerează coroziunea metalului din care elementele circuitului. Se întâmplă aerisire țeavă - pentru a evita acest lucru, radiatoarele sunt fixate la o pantă ușoară, iar partea superioară a aerului mount automat - sângera șurubul.
În plus, lichidul din rezervor deschis se evaporă și este necesar în mod regulat se adaugă apă pentru a deschide sistemul să funcționeze corect. Se toarnă apă în rezervorul manual dintr-o găleată sau alimentat la o supapă de conducte de apă.
Avantajele rezervoare deschise - preț rezonabil și posibilitatea de propriile mâini pentru a face dimensiunea rezervorului necesar.
Circuit cu un singur tub
Sistem de încălzire monotubular cu circulație naturală nu se referă efectiv. Nu este potrivit pentru spații de încălzire House, și este utilizat în clădirile cu un singur etaj o suprafață mică.
Lichidul de răcire trece prin porțiunea de accelerare a țevii pe verticală în sus, apoi se varsă în conducta care duce la linia orizontală care leagă secvențial radiatoare. Departe de radiator răcit a lichidului de răcire este returnat direct la cazan.
Cu o astfel de temperatură radiatoare Schema radiatorului conexiune scade odată cu creșterea distanței de la Sprue furaje - este un dezavantaj serios al sistemului. Pentru a îmbunătăți eficiența, folosind variante de ocolire - conectarea benzilor de tubul de alimentare în acele locuri în care sunt conectate radiatoare. Acest lucru contribuie la o încălzire mai uniformă a spațiilor.
Avantajele unui sistem-o singură conductă includ un design simplu, un cost financiar minim de instalare a acestuia. De asemenea, nu trebuie să instalați țeava sub tavan, compromite spatiul interior.
O țeavă schemă orizontală, chiar dacă calculele exacte sunt rareori justificate, dacă nu este vorba despre încălzirea două sau trei camere mici casa-o poveste. În alte cazuri, upgrade prin adăugarea unei pompe de circulație.
Circuit Twin-Tube
Caracteristici de design buclă dublă țeavă gravitate:
- hrana pentru animale și conductele de retur sunt separate;
- conducta de alimentare este conectat la fiecare dispozitiv de încălzire printr-un robinet de admisie separată;
- Conducta de retur este conectat la fiecare unitate de încălzire separat.
Două conducte de sistem home privat Gravity diferă de o conducta, astfel încât toate radiatoarele nu sunt hrănite avut timp să se răcească lichid de răcire, astfel:
- căldura este distribuită uniform în clădire;
- nu este necesar pentru a crește numărul de secțiuni în radiator pentru a îmbunătăți încălzirea;
- este mai ușor să regleze temperatura în sistem;
- tubulatura necesare pentru tuburile de instalare de diametru mai mic decât bucla singură țeavă;
- Nu există cerințe stricte pentru a se conforma cu panta la instalarea componentelor sistemului - unele abateri de la valorile calculate nu sunt critice.
Sistem de încălzire cu două conducte cu cabluri superioară și inferioară este simplu de instalat și eficient, acesta poate fi folosit pentru a încălzi casa cu două etaje.
Caracteristici ale calculului
Calcularea sistemului de încălzire cu circulație naturală este mult mai dificil să se pregătească proiectul sistemului de încălzire cu lichid de răcire forțată. Deoarece nu există nici o presiune în circuit, performanța numărului sistemului de rotații afectează în mod direct conducta, unghiul de înclinare al fiecărui segment. Miscalculation sau o eroare de instalare afectează funcționalitatea circuitului.
La calcularea circuitului pumpless este luată în considerare:
- unghi minim abatere admisibilă;
- producând materialul țevii și diametrul;
- hrănire principiu a lichidului de răcire;
- un fel de lichid de răcire.
Tuburi înclinate recomandate
Conform SNP, conductele sunt montate oblic cel puțin 10 mm pe o lungime de 1 m. În caz contrar, sistemul de aerisire amenință, slabă a radiatorului de încălzire la distanță.
Alegerea tuburilor
Din țeavă de material de fabricație depinde de rezistența hidraulică a circuitului, rezistența la coroziune și parametrii de inginerie termică mount tehnologie. În lista de materiale solicitate includ:
- Tevi otel. Accesibil, rezistent la stres mecanic. Dezavantaje: asamblate cu suduri sau mai multe racorduri, conducte tendință la coroziune și overgrowing.
- țeavă din material plastic. Suprafața interioară este perfect netedă, care previne acumularea depunerilor, rezistenta la coroziune, greutate redusa, rezistenta la dilatarea termică. Dezavantaje: costul ridicat, durată de viață limitată (aproximativ 15 ani), necesitatea de a utiliza o fitinguri sudate sau strângeți conectorii filetate în mod regulat.
- Tuburi din polipropilena. interior neted, durabil (durata de viata de 25 de ani), rezistent la temperaturi ridicate. Dezavantaje: costul ridicat de instalare cu ajutorul unor instrumente speciale.
- Tuburi din cupru. disiparea maximă a căldurii și durabilitate (peste 100 de ani), aspect elegant. Dezavantaje: costul ridicat, nevoia de lipire în timpul instalării.
Diametrul conductelor
Pentru a calcula diametrul conductei necesare:
- Executam camere de design termice și se adaugă la rezultatul de aproximativ 20%.
- Se calculează secțiunea conductei, pe baza raportului capacității calorice și secțiunea țevii (valorile indicate în tabelele SNP).
- Alegeți diametrul conductei realizate pe baza calculelor termice și luând în considerare materialul țevii de fabricație. Pentru țevi de oțel dimensiune minimă a secțiunii transversale interne de 50 mm.
Pentru a deriva a fost folosit intensiv următorul principiu: diametrul conductei de alimentare cu după fiecare ramură trebuie să fie mai mică decât cea anterioară de 1 rezoluție. linia rezervorului ar trebui să fie colectate cu extensia.
Astfel, calculul permite determinarea diametrului minim al tuburilor de alimentare și retur în raport cu această valoare definește tuburile parametri la diferite zone ale sistemului preparat în conformitate cu schema pentru un singur etaj sau a unei case cu două etaje.
Tipul de umplere
circulație naturală a apei în sistemul de încălzire depinde de principiul furnizării agentului termic de la cazan la radiatoare. Diferite circuite cu umplutură inferioară și superioară.
de umplere mai mic face posibilă renunțarea la instalarea urcări înalte - Comunicare pavare la nivelul podelei. Această variantă este adecvată numai pentru circuite simple, și se referă la ineficiente fără instalarea unei pompe de circulație.
umplere superioară - cea mai bună opțiune, deoarece conducta de distribuție a sistemului de conducte duble este situat sub tavan și oferă o alimentare activă a lichidului de răcire încălzit la fiecare radiator, din care apa este răcită în conducta de retur dispusă de-a lungul podelei. Pentru umplerea top de tip sistem de conducte este de asemenea preferat.
Sistem de încălzire cu două conducte cu înglobare aeriene |
Alegerea lichidului de răcire
Lichidul de răcire poate fi apă sau antigel. Pentru sistemul de curgere gravitațională este preferabil să se utilizeze apa ca agent de răcire, la o densitate mai mare și mai mică de disipare a căldurii, la căldură necesită mai multă energie termică - adică un consum mai mare de combustibil. Dacă sistemul este instalat capacitate tampon de membrană, volumul său trebuie să fie mai mare decât cea a rezervorului de agent de răcire cu apă, deoarece antigel se extinde puternic.
Folosind „nezamerzayki“ are sens în cazul în care casa în timpul iernii este încălzită cu intervale mari neregulate. În acest caz, apa ar trebui să fie drenat continuu la tubul nu este rupt atunci când peremerzanii.
concluzie
Dispozitivul de pumpless sistem de încălzire vă permite să face casa ta un volatil încălzit în cazul unei pene de curent. Un astfel de sistem este conectat la cazan fără echipament electric pentru reglarea puterii sau pentru schimbătorul de căldură convențional cu apă solid în cuptor, în camera de ardere.
