Joystick-ul nu este nimic remarcabil nu este diferit, de fapt, este o matrice 3x3 de butoane. Mai mult, coloana ia codorului, unul dintre contactele (poate fi orice) care permanent închise. Atunci când traductorul se rotește închide alt contact - direcția de deplasare. Prin comutarea secvențelor poate determina direcția de rotație.
Ar trebui să fie ghidate pe numărul de contact, deoarece ordinea de culori pot fi diferite pentru un anumit model.
Circuitul electric echivalent și cu patru căi conexiunile:
interfețe de control externe, există multe. Să discutăm cele două cele mai comune.
1. control de la distanță rezistivă. Este folosit în multe sisteme stereo Sony, Pioneer și altele.
Conectate printr-un conector audio convențional de 3,5 mm:
Din diagrama este clar că punerea în aplicare a controlului rezistență nominală între firele corespunzătoare includ suficient AD și GND, în funcție de butonul apăsat. Este ușor de a aranja pe un microcontroler.
De exemplu, pentru radio, Sony CDX-S22
Controlată de control la distanță rm-x114:
Vom explica (CoolEdit + tsop1736 la placa de sunet), că protocolul de control IR Sony SIRC 15 bit:
Acum, există toate informațiile necesare pentru a continua cu controlerul.
Circuitul controler, care prevede posibilitatea ca două interfețe de control:
Este necesar să se asigure că tensiunea de pe radio de control metoda rezistivă de sârmă nu a fost mai mult de 5V.
Explicațiile necesare sunt prezentate în diagrama. fire Valoarea joystick poate fi determinată din circuitele joystick-ul (cm. mai sus).

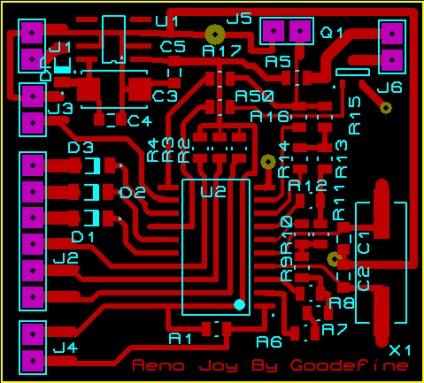

Placa de circuit imprimat, vedere de sus (TOP) (reversul - un avion la sol continuu)
Figura pentru LUT este dată într-un fișier separat (în oglindă). Trebuie să fie la scară.
Realitatea sa dovedit ca aceasta (LED-uri, apoi a trebuit să îndure pe sârmă)
Fotografia folosește numai elementele pentru partea IR.
bord montate în jumătate Cowling (pe adeziv topit la cald)
LED-urile sunt ele însele în mod convenabil plasate într-o gaură făcută în partea de jos a joystick-ului coloana de direcție, astfel încât fluxul luminos posibil, el însuși a găsit în mod eficient în receptor auto.
Arhiva conține codul sursă (WinAVR) conectat la proiect (cod :: Block 8,02), modelul (Proteus) și o placă de circuit imprimat (Proteus și Ares). Precum și unele informații utile.
Proiectul a adăugat suport pentru radio de la distanță VDM-MB504TV (NEC, 38 kHz). În acest exemplu, este ușor pentru a vedea cum să adăugați suport pentru protocoale noi (pentru fiecare dintre protocoalele IR, necesită un firmware separat, la distanță rezistive va funcționa în orice caz).
Regulatorul de temporizare este furnizat de oscilator cu cristal de 8 MHz. Este foarte posibil, și funcționarea stabilă a RC oscilator intern de 8 MHz (în ambele cazuri trebuie să dezactivați Fyuz CKDIV8). Proiectul conține ecrane Fyuz și codul lor numeric.
Este necesar să se asigure o siguranță evaluat la aproximativ 2A, regulatorul de alimentare cu plumb pozitiv.
În concluzie, trebuie spus că, în ciuda larga varietate de joystick-uri de control tipuri de protocoale IR, etc. destul de ușor pentru a face upgrade proiectului pentru a se potrivi nevoilor dumneavoastră.
