Dacă - routerul Cisco este nou, chiar și cele mai „simplu“ (De exemplu, Cisco 851), configurați „fără o consolă“ inițial - este imposibil. Adică, ai nevoie de un calculator cu un port COM (sau, adaptor de înaltă calitate) vă conectați la cablul terminalului router. Orice router Cisco care vă permite să „ton“ și Telnet, sau chiar printr-o interfață grafică, dar este - atunci, chiar și după ce îl conectați la „terminalul“.
Conectat prin HyperTerminal
Programul terminale (cum ar fi «HyperTerminal,» în Windows) - sunt multe. Când creați o conexiune, trebuie să selectați portul COM corect:
Și apoi, parametrii de conectare: 9600, 8, "nu", 1, "nu" Este - este obligatorie:
apela fereastra de setări
numele de utilizator pentru a vă conecta la un nou router: Cisco (și parola - la fel).
cisco conectați firul la calculator
Despre conexiunea hardware-ul, trebuie remarcat faptul că: cablul de terminale (conector de port COM - partea care urmează să fie conectat la un calculator) - atunci când a pornit alimentarea routerului. Pe router, terminalul conectorului - întotdeauna unul (pe dreapta):
Desigur, conexiunea prin cablu trebuie să fie făcută înainte de a începe programul terminalului.
Port LAN și WAN

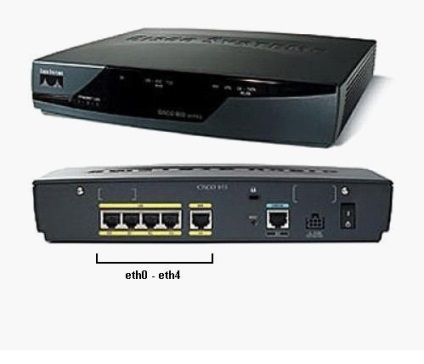

Router - trebuie să „obține“ port WAN Internet și să îl distribuie în continuare (într-o rețea locală). În acest model, utilizat 5 interfețe Ethernet, acesta din urmă (Eth4) - este un port «WAN».
Toate porturile (de la 0-lea până la al 4-lea), sunt disponibile prin nume (de exemplu, «eth0»). În acest caz, porturile «eth0» - «Eth3» conectat la un alt „port» vlan1 via virtuale «un comutator» (comutator).
Mai multe comenzi importante
Când vă aflați în consolă, porniți routerul. La întrebarea lansării „maestru“ răspuns «n» ( «Enter»). Dacă vi se solicită o parolă - este cisco. Tastați această comandă (apăsați «Enter»):
Obținerea de ajutor „?“ Comandă
Modul de comutare „crescut“ de acces (după aplicarea sa, „mai mult“ pictogramă - modificări „zăbrele“);
setările de schimbare a modului „de configurare“ (orice echipă - face modificări imediat);
Numele numele de utilizator privilegiu 15 parolă secretă
în loc de „nume“ și „parola“, ceva de înlocuitorul său (care va fi utilizat);
din „modul de setări schimbare“ (în loc de această comandă, puteți apăsa „Control“ și «Z»);
salvați modificările în memoria flash permanentă a router-ului
Cu toate acestea, există o echipă de reîncărcare (repornirea sistemului). De asemenea, șterge (cu atributul «startup-config», setarea - total va fi resetat la „fabrica“).
Rulați aceste comenzi în ordinea enumerate mai sus. În mod implicit, telnet-off, precum și o interfață de rețea la un mediu grafic (SDM). Luați în considerare modul în care configurația router Cisco se face „în consolă.“
Configurarea tsysku consola
Setarea DNS-servere
Du-te la operarea cu acces sporit (activare), apoi -. În „Configure“ modul (conf t) «așa cum sa discutat mai sus“
ip domeniu de căutare
fără ea, avea acces la numele - nu este posibilă.
Rețineți că DNS-server - poate fi utilizat intern (built-in cisco)! Implicit - activat. Și opriți, poți: «nu ip server DNS».
ip X.X.X.X nume-server
La aceasta, setarea de pe router Cisco DNS - pus în aplicare pe deplin (care nu a fost dificil, nu-i așa?). Puteți salva modificările ( «wr sig» comandă).
Configurare LAN
interfaţă Vlan1
tranziție în setarea „portul» modul Vlan1;
Adresa IP 192.168.D.1
ip virtual reasamblare
inclusiv asamblarea pachetelor de fragmente;
server DHCP - activat în mod implicit (oprit «nici un serviciu de dhcp» comandă). scrie:
ip dhcp exclus adresa 192.168.D.1 192.168.D.99
Adresa IP LAN dhcp
rețea 192.168.D.0 255.255.255.0
specificați setările de rețea;
dns-server 192.168.D.1
default-router 192.168.D.1
se pare, de aceea este necesar :).
Apoi, mulțumit «ieșire». În principiu, rețeaua locală este configurată.
Include o interfață grafică
A fost ultima atingere - permit controlul prin intermediul unei interfețe grafice. În cazul în care acest lucru nu este necesar, această unitate - lipsă. Echipe - sunt astfel (în modul „Configurare“):
- server HTTP ip
- ip-server securizat http
- ip http autentificare /// locale fără această comandă în «interfață web“ - nu va cădea
- line VTY 0 4
- Nivelul privilegiu 15
- conectare locală
- ieșire
Acum puteți «wr sig» și «Reîncărcare».
Va instala o interfață bazată pe web grafice
Orice router cisco poate simultan „intelege“ comenzile din consolă și de interfață web.
În acest scop, un calculator instalat modul Java ( «JRE», descărcare de la java.com), precum și programul de interfață grafică cu utilizatorul (numit «SDM»). Notă: „SDM“ poate fi instalat pe router-ul în sine (și nu numai în PC-ul), care este - în plus „cerere“ în timpul instalării.
Notă: Browser-ul trebuie să fie ridicat o interdicție ferestrele pop-up. În cazul în care acest IE - inclusiv, de asemenea, „conținut activ pentru a rula“:
Setarea browser-explorer
Conectați cablul de patch-uri placa de rețea PC-ul la router (orice port de la „3“ la „0“). Card de rețea PC - trebuie să fie în „» DNS automată și IP. Deconectați routerul când este conectat (respectați siguranța electrică)!
Luați în considerare ceea ce se întâmplă dacă rulați «SDM» pentru executare.

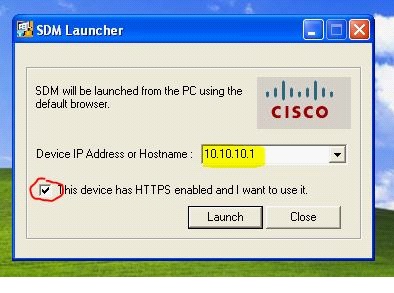

Faceți clic pe «Lansarea» etc. - sunt de acord cu certificare. Vedem caseta:
Mergem la interfața Web-based

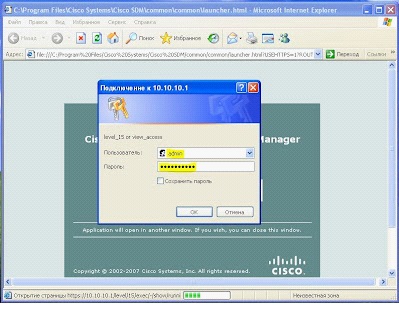

În cazul în care - introduceți numele de utilizator și parola (cei care au venit înainte, atunci când «numele de utilizator»). Sunt de acord, încă o dată cu adoptarea certificatului:
După câteva secunde, nu va fi „primul“ tab - o fereastră principală „SDM“:
fereastra principală SDM
Ghid de interfață, pot fi găsite aici: www.cisco.com/en/US/docs/routers/access/cisco_router_and_security_device_manager/25/software/user/guide/SDM25UGD.html
Configurarea unei conexiuni la Internet
Sub «protocolul DHCP“ pentru a configura - cel mai simplu mod:
- Interfață FastEthernet4 /// posta această comandă în modul „Configuration“ (personalizabil port de a 4)
- adresă IP DHCP /// a spus că portul 4, primește o adresă IP de la un DHCP extern;
- ip virtual reasamblare /// inclusiv pachete de fragmente de asamblare;
- auto duplex /// clare;
- viteză automată ///, de asemenea, ușor de înțeles;
Și toate - va funcționa. Nu uitați să salvați configurația. Cu toate acestea, puteți adăuga «IP AMEC» (pentru comutarea rapidă).
Firewall în mod implicit - nu sunt implicate. Dacă îl porniți - traficul va fi „0“ (dezactivat - toate). Prin urmare, este necesar să se execute comanda pentru a permite firewall-ul, și numai atunci - puteti activa (aici - nu este considerat).
Și dacă - PPPoE?
Apoi, echipa - va fi după cum urmează:
- DialerOne interfață
- încapsularea ppp /// ce altceva?
- dialer pool 1 /// legat «DialerOne» piscina cu numărul de ordine;
- grup dialer 1
- ppp autentificare cap Callin
- ppp numele Chap numele de gazdă /// înlocui „numele“ pe dreapta;
- ppp parola chap parola 7 /// înlocuiți (de asemenea).
În același timp, - toate făcut (nu uitați să „amintesc“ toate setările). In plus, «DialerOne» - ar putea fi adăugate:
- MTU 1492 /// Cu toate acestea, el - nu "0", și implicit;
- adresa IP a negociat /// reset și atunci când primesc IP „reasociere“;
- fair-coadă /// algoritm de un anumit fel (stocastic, aici!) - recomandat pentru ADSL.
Aceste setări - pentru cazurile în care modemul - este inclus în modul de „pod“. rutare de succes!
În concluzie - setarea Wi-Fi
Orice router Cisco WiFi nu oferă nici mai rău decât altele. Este, printre altele, pe «871W» model. Păcat numai este că nu există nici o „rapidă» 802.11 n. Dar două antene de lucru așa cum ar trebui, în modul „2x2“ (de exemplu, canal pereche - în același timp).
Cu toate acestea, în cazul interfață web, fără a consola complet - nu se poate face.
În modul „Configurare“, trebuie să efectuați:
- nici un serviciu de dhcp /// opri;
- interfaţă Vlan1
- adresa IP 10.77.244.197 255.255.255.224
- Interfață FastEthernet 0
- trunchi switchport încapsulare dot1q
- switchport portbagaj permis Vlan adăuga vlan1
- ieșire /// «Port“ - a fost creat.
În interfața grafică, configurarea se face pe fila «Configurare»:
Asigurați-vă de selecție, așa cum se arată mai jos ( „wireless“), apăsați «Lansarea aplicației Wireless» (run „fără fir“ aplicare). Aceasta va deschide o altă fereastră a browserului, în cazul în care (pentru a porni rețea), puteți personaliza toate proprietățile:
Lansarea aplicației Wireless

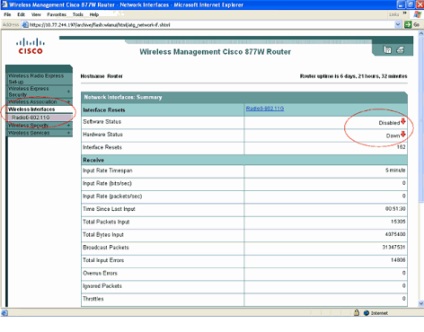

După cum puteți vedea, rețeaua - off. Ne întoarcem în primul rând la ultima filă ( „Servicii“):

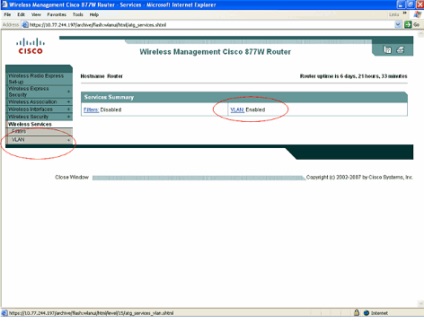

Aici, trebuie să faceți clic «VLAN» link-ul. Și (în fereastra pop-up) - «rutare»:

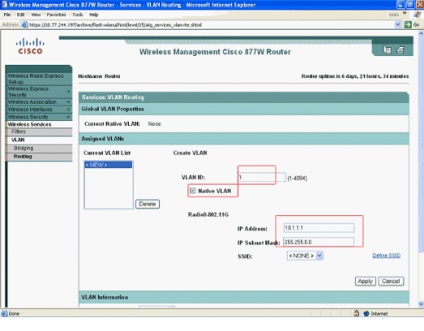

Configurarea așa cum se arată în Fig. de mai jos:

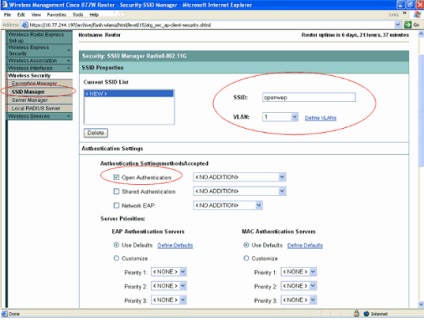

Aceasta este, „rețea“ este: 10.1.1.1/16. Doar nu încercați să setați SSID-ul. Ne întoarcem la «Securitate» fila -> «SSID Manager":
În cazul în care - efectuarea setărilor de rețea (inclusiv numele). După completare, faceți clic pe «Aplicare». Rețea fără fir - va fi operațional. Dar acum, Cisco router WiFi-rețea - oferă "fără protecție".

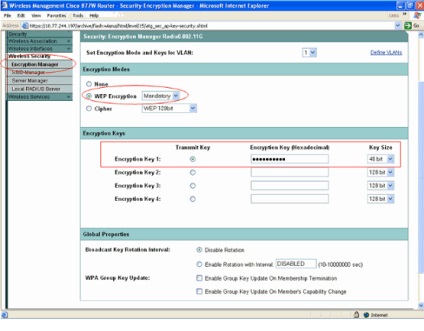

Puteți activa criptarea (în tab-ul «Criptare Manager“):
Tab de criptare Managerul
Configurarea DHCP pentru cisco
Deschiderea «DHCP» lista, în primul rând, îndepărtați ( «Delete» butonul) existent. Crearea unui server nou «DHCP» ( «Adăugare» buton), și să configurați mai jos:
Adăugarea DHCP pentru cisco
- Este dificil să se adapteze?
- Acestea sunt DNS opționale în router și viteza ideală?
Atunci poate router Cisco Linksys (orice de la un modele „de top“) - va fi o bună alternativă.
