Până în prezent, am descris linia neutră prin secțiunea. În general, acesta poate avea loc în afara acesteia.
Într-adevăr, la punctul de aplicare a forței de locație în secțiunea centrală, linia neutră va avea loc pe termen nelimitat.
Ca excentricitatea liniei neutre va fi mai aproape de secțiunea transversală, și la care valoarea excentricității a liniei neutre va începe să o secțiune transversală. În acest din urmă caz, pe de o parte a liniilor de tensiune neutre vor fi întinse, iar pe de altă parte - să se micșoreze.
Pentru placi de materiale, rezistență slabă la întindere (de exemplu, pentru zidărie), este important ca pe întreaga secțiune transversală a tensiunii de același semn. Apoi, aveți nevoie pentru a determina regiunea îndepărtarea forței F de la axa, pentru care va fi asigurată cu condiția de secțiune transversală constantă a semnului tensiunii. Această zonă este numită secțiune a miezului.
Așa am numit zona centrală a secțiunii în jurul centrului de greutate al secțiunii transversale, care are următoarea proprietate: dacă sarcina aplicată excentric situat în nucleu, tensiunile normale în toate punctele secțiunii transversale au același semn.
Pentru construcția secțiunii de bază este necesară pentru a efectua linia de zero corespunzătoare stării lor limită (acest lucru va fi tangențială nostru secțiune transversală), pentru fiecare dintre aceste linii pentru a găsi punctul său corespunzător de aplicare a forței și conectarea punctelor de date, de a primi de circuit, care va fi o secțiune transversală a miezului.
Pentru a facilita construcția miezului secțiunii folosind proprietatea liniei neutre: rotația liniei neutre în jurul unui punct de contur fix punct de aplicare a forței se deplasează în secțiune de-a lungul unei linii drepte.

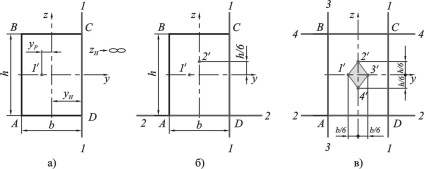

Construim o secțiune a miezului pentru ABCD dreptunghiular (Fig. 2.6.6, a). linia neutră inițial Compatibil cu CD-ul lateral (poziția 1-1). Evident intercepta linia neutră pe axele

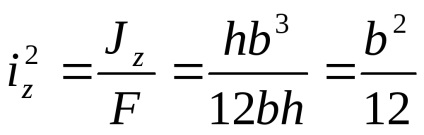

Din expresia 2.6.11 determină coordonatele punctului de aplicare a forței F:
Astfel, coordonatele unui punct
Apoi coordonatele punctului
punctele de coordonate sunt definite în mod similar
Când linia neutră care trece de la o parte la un alt punct de aplicare a forței este deplasată de-a lungul unei linii drepte care formează un contur de nucleu. Astfel, secțiunea de bază va rombul cu diagonalele egale cu o treime din partea secțiunii corespunzătoare.
