Toate candelabre de la un bec aceeași structură. Ele diferă doar în aparență. În partea stângă, în fotografia de mai jos - un candelabru în colecția, în mijloc - cu vasul este îndepărtat, la dreapta - Scoateți firul din soclu și un tub cupe decorative. Dupa cum se poate vedea din structura simplă un bec candelabru.
Candelabre cu două sau mai multe lămpi sunt proiectate la fel de ușor ca unul roșcove și diferă doar în numărul de cartușe și a aburului de deșeuri din aceste fire. Cele mai mari săli vechi de agățat candelabre, cu mai mult de o sută de lumini, iar acestea sunt aranjate în același mod ca și dispozitivul de fixare a celor două sau patru becuri.
Candelabrul fotografie care hol am făcut cu propriile lor mâini. Dispozitivul nu are capacul tub metalic este fixat direct la firele de plumb. Pentru toate becurile, capetele firelor care ies din cartușele sunt conectate în perechi.
Fotografia arată modul în care firele conectate de cartușe lustre de casă. Toate cele patru fire albastre ca maro, legate cu o poftă de mâncare. Candelabrele de cabluri prefabricate sunt instalate în mod obișnuit blocuri terminale sau fire aflate sub presiune în capace speciale.
De la fiecare conexiune trece peste un singur fir, care, atunci când este instalat candelabre și conectat prin blocul terminal la firele care ies din fluxul.

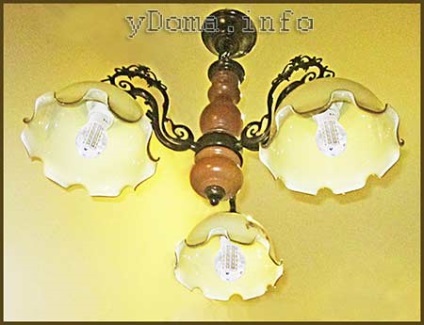

Aparatul este un clasic trei candelabre de roșcove
Deși astăzi candelabrele de pe piață într-o gamă largă și sunt foarte complicate, cu un design de neconceput și o mulțime de becuri și LED-uri, dar cele mai populare se bucură acum trei candelabre roșcovă clasice, cu posibilitatea de a include una, două sau trei becuri. Așa că am decis să examineze în detaliu dispozitivul este un candelabru. Deși dispozitivul de două, patru, cinci, și cu o mulțime de candelabre de coarne nu este cu mult diferit de cele trei candelabre de roșcove.
chandelier a prezentat fotografii mi-a adus cunoștință. Atunci când repararea plafonul cu candelabre au fost retrase de tavan, iar atunci când le instalați în locul lor, toate cartușele electrice prăbușit, se rup de pe dispozitivul de blocare. Evident că în timp de la expunerea la temperatura, zăvoarele plastic în cartușe a pierdut elasticitatea și devin fragile.

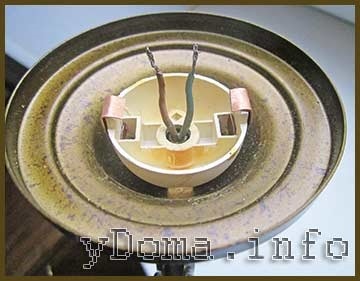

In prezent, candelabrele sunt instalate, de regulă, fără cartușe de cleme cu șurub, ca în fotografie. Ele sunt convenabile prin aceea că un cablaj conectat prin contacte care pe parcursul elastic de viață a oferi un contact fiabil cu firul de plumb.
Indiferent de direcția de instalare a becurilor, în sus sau în jos, cu conul mandrina este montat pe coronamentul în mod egal printr-o conexiune filetată.
Pe tubul cu un fir de purtat capac decorativ, care poate fi fixat cu o piuliță.

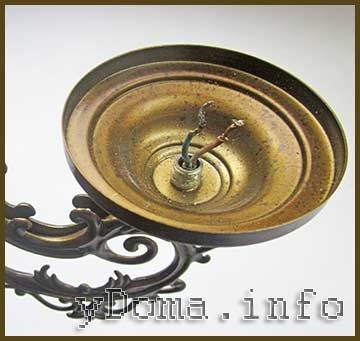

Dar cel mai adesea capacul este fixat printr-un fund de cartușe, firul înfășurat pe corn. În partea de jos a unui cartuș foto înfigere, cu snaps renovate.
Rămâne să poarte pe cilindru capacului cartușului și fixați-l cu un abazhurnoy piuliță. Piulița este răsucit, așa cum se arată în fotografie, latura expansiune a domului inferioare. Cele mai multe abajururi pe candelabre coarne sunt montate în acest fel.
De la fiecare cartuș de candelabre două fire electrice în comun shell sunt deținute în cutia de conexiuni sau prin tubul în canelura sau încastrare ornamente decorative. Firul fotografie din cartușul îndepărtat pentru claritatea canelurii.
În cazul în care candelabru este doar un singur corn, firele trec direct în partea de sus a bazei sale pentru conectarea directă la firele care vin din tavan. În cazul în care mai mult de unul dintre brațe, devine necesar să se conecteze firele de la fiecare alte cartușe. Având în vedere candelabru caseta conjunctiv ascunse în baza sa.

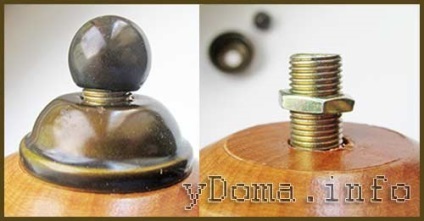

Pentru a ajunge la cutia de joncțiune trebuie deșurubați mai întâi becul decorativ, scoateți capacul decorativ și apoi deșurubați piulița.
apoi îndepărtată cilindru decorativ și în capac. Acum, accesul la intersecția dintre firele obținute și pot da seama cu ușurință cum să se conecteze un candelabru chiar și fără tester fire de continuitate sau multimetru.
Trebuie remarcat faptul că, în acest model de candelabre coarne fixat la baza prin intermediul șuruburilor, datorită unei astfel de structuri de sprijin pot desface aceste nuci și conuri se rotesc cu 180 °. Apoi, becurile sunt îndreptate în sus și de iluminat cameră va fi mai mult, chiar și moale.
După cum se poate vedea în fotografia din fiecare cartuș de candelabru în cutia de joncțiune vine într-un singur cablu cu două fire. Patru sârmă albastru (trei de muniție și unul de gând să se retragă din candelabre) sunt conectate, la fel ca ceilalți, cu ajutorul încrețirea în capacul de alamă. În acest caz, acest tip de fire de conectare este justificată, deoarece este foarte fiabil și ieftin.
Sârmă maro provenind din cartușe, spre deosebire de firul albastru, împărțite în două grupe. Două cartușe de sârmă sunt conectate împreună cu un fir prea maro, mersul pe jos spre ieșire. Dar al treilea titular de sârmă conectat doar cu firul negru merge direct la ieșire.
Pentru claritate, și pentru a face clar modul în care dispozitivul de fixare conectat la un circuit electric de plumb. După cum se poate observa din diagramă, o conexiune de cartușe utilizând dvuhklavishnogo comutator inclus pentru a controla cantitatea de becuri. Există o oportunitate de a include una, două sau trei becuri dintr-o dată. Dacă cablajul are doar un singur buton comutator, apoi în terminalul maro bloc și firele negre (1 și 3) sunt unite și conectate la switch-un singur buton.
Galben - conductor de împământare verde la un capăt este atașat la candelabrele bază de metal, iar al doilea este de ieșire. În cazul în care rețeaua de cabluri nu are nici un fir de împământare, candelabrele de sârmă la sol nu rămâne conectat.
Recent, există candelabre, care sunt fie becuri cu halogen. proiectat pentru tensiunea de alimentare 12 V, sau în care, în loc de cartușe montate LED-uri și becuri. În acest caz, în caseta de joncțiune sau în paharul de laborator adiacent la tavan, un decalaj de sârmă includ drivere.
Blocuri terminale pentru candelabre de legătură
Blocurile terminale sunt acum pe scară largă a încercat pe pentru conectarea firelor la conectarea candelabrele, pentru a conecta firele în cutiile de distribuție și comutare, în unele aparate. Cablarea o mai fiabile decât în legătură cu aderarea, dar timpul petrecut pentru a efectua cablarea este foarte mic, și ușor de a corecta erorile în timpul instalării. avantaj incontestabil este posibilitatea conexiunilor pad terminale în cablajul de cupru și de sârmă de aluminiu, răsuciți o astfel de conexiune nu acceptabil.
Cablarea în candelabre moderne sunt de obicei realizate utilizând blocurile terminale. Ei au produs mult mai mult. Prin proiectare, există sârmă șurub clemă și clemă arc plat.
Aranjate în firele terminale bloc terminal vittovym după cum urmează. Carcasa din plastic este introdus tub de alamă cu pereți groși, cu două găuri filetate (prezentate în dreapta jos). Pe de o parte, tubul este introdus într-un singur fir care iese din lumină, și cu un alt al doilea iese din tavan. Wire este prins prin înșurubarea șuruburilor până când se opresc. este furnizat Contactul fiabil între firele și pe candelabru de tavan din compusul din blocul de borne.
Într-un tub poate fi introdus atât de multe fire, cât de mult se va diametrul său interior. reglete elicoidale permit să interconecteze orice fire, cupru sau aluminiu, catenare și miez unic în orice combinație. În cazul în care candelabru multe becuri, și toate cablurile nu mă va potrivi într-un singur terminal, apoi utilizați două coadă de conectare paralel și complementare.
Cel mai recent a apărut pe blocurile terminale de piață cu clema arc lamelar Wago (Vago) producătorului german. blocuri terminale WAGO vin în două versiuni de design, de unică folosință, atunci când este introdus sârmă, fără excepție, eventual cu o pârghie, care permite fire ușor în blocul INSERAT terminale, și ușor să le scoată din ea.

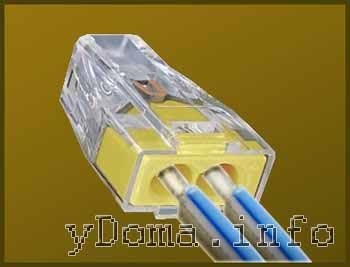

Cele foto terminale de unică Wago, calculate pe firele combinate cu un singur miez, inclusiv aluminiu și cupru cabluri cu o secțiune transversală 1.5-2.5 mm2.
Primăvară de unică folosință blocuri terminale Wago nu sunt foarte practice pentru a conecta candelabru. Dacă aveți nevoie pentru a elimina candelabru, de exemplu, repararea sau înlocuirea plafonului la altul, trebuie să cumpere un bloc terminal nou. Acesta este un mare dezavantaj al terminalelor de unică folosință Wago.

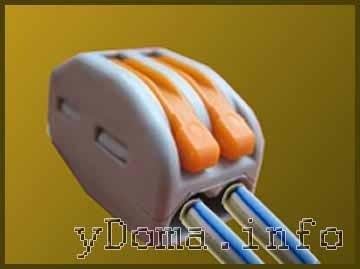

Mai potrivite pentru candelabre sunt reutilizabile borne de conexiune Wago, având mânerul portocaliu. Aceste terminale permit rapid și ușor pentru a conecta single-core, multi-core, sârmă de aluminiu candelabru cu secțiune 0.08-4.0 mm 2 și, dacă este necesar, terminalele de deconectare rapidă fără deteriorări.
Pentru a conecta firele suficient pentru a le elimina izolație pe o lungime de 10 mm, pentru a ridica pârghia portocalie introduce firul în orificiul terminal și pentru a readuce maneta în poziția inițială. Firul va fi fixat ferm în bloc.
bloc terminal WAGO este un mijloc modern de conectare fire fără unelte rapid și sigur, dar este mai scump decât metodele tradiționale de îmbinare.
Atunci când alegeți un bloc terminal pentru candelabrul ar trebui să ia în considerare curentul care va trece prin dial-ham sârmă și numărul necesar de terminale în bloc.
În cazul în care un candelabru, de exemplu, un set de trei bec de 100 watt, curentul curge prin firele în timpul arderii a tuturor celor trei becuri de maximă nu depășește 1,5 A. Acest curent rezista practic orice electric.
Dacă aveți o întrebare cu privire la secțiunea de adecvare a firului pentru a conecta candelabru sau orice alt aparat electric, pentru a primi apoi un răspuns la acesta, puteți vizita site-ul „Dimensionarea wire“ pagina.
