Să trecem la schema LED cub:
Schema este destul de simplă. Acesta conține un minim de detalii. Singurul microcircuit este microcontrolerul PIC16F690.
Lista completă a detaliilor:
- 27 LED-uri (toate culorile și dimensiunile)
- 9 rezistoare 220 Ohm
- 3 rezistoare 330 Ohm
- 3 tranzistor KT315 (orice n-p-n)
- Microcontroler PIC16F690
Câteva cuvinte despre programare. Am cusut pe programatorul EXTRA-PIC, dar nu avea un panou pentru un microcontroler cu 10 picioare. Prin urmare, a trebuit să conectez totul la cablare prin datashit. Cu programul pentru firmware nu aveam probleme - am folosit WinPic800. În acest program este prezent un astfel de microcontroler. Cu firmware-ul ajutat de skateman.
După firmware, mergeți direct la cea mai mare cub de LED-uri. Procesul de construire este aproximativ la fel ca în versiunea anterioară a cubului. Dar aici fiecare etaj are propriul catod.
Deci, în primul rând, vom pregăti un furnir sau o cutie de carton densă. La aceeași distanță unul de celălalt, executăm găuri. Le am la o distanță de 1,5 cm.
Introducem LED-urile acolo.
Și ne îndoim catodii (minus LED-urile)
Acum le sudăm și le mușam pe capetele lipite. După cum puteți vedea, nu am mușcat un picior, așa cum am plănuit să-l aduc la catodul de la microcontroler, dar când m-am asamblat, am decis că nu era necesar și, de asemenea, a luat o mușcătură :)
În mod similar, colectăm și alte două etaje

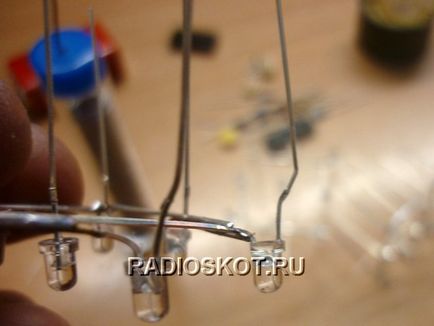

Acum avem 3 etaje separate. Trebuie să fie puse împreună. Pentru a face acest lucru, îndoiți puțin anodurile ca în fotografie, astfel încât anodul să nu se agațe de LED-ul din aval.
Astfel, avem 3 etaje pregătite.
Cred că acum nu va fi dificil de lipit împreună. Undeva deasupra, a scris că pe cutie trebuie să găuriți găurile la aceeași distanță, deci trebuie să lipiți podelele la aceeași distanță unele de altele, în cazul meu este de 1,5 cm. Dar nu am luat în considerare acest lucru și l-am rescris. Deci nu era un paralelipiped, ci un cub!
Cubul este gata. Sunt sigur că veți face singur cubul de gheață, dar doar pentru caz, voi da pe a mea ... Personal, am pus doar microcontrolerul și detaliile pe bord, am lipit cubul pe fire. Mulțumită acestui lucru, locul și textolitul neprețuit au fost salvate :) Când am cumpărat microcontrolerul, am fost vândut în cazul SMD (sau cum se cheamă acolo) și, de asemenea, a colectat o taxă separată pentru asta. În general, întregul design al meu a arătat astfel:
Clădirea a fost asamblată dintr-o placă de tavan. Ca sursă de alimentare, am folosit o baterie de 3,6 V. În ciuda faptului că microcontrolerele funcționează la 5V, acest lucru a început și de la 3.6V.
După ce am făcut cazul, am introdus un cub acolo. Pe fiecare fir care vine de la bord, am desenat benzi. Numărul de benzi corespunde numărului de LED-uri. Acest lucru este doar pentru a nu le confunda.
Apoi, pur și simplu am lipit carcasa cu scotch-ul și am scos butonul de lansare. De asemenea, puteți scoate slotul pentru a încărca bateria.
Totul, cubul nostru 3D obișnuit cu LED-uri este gata! Vă urez succes - [] eNiC
