Modernizarea senzorului wireless SmartCast RF 15e Humminbird și a senzorului RSS RF45 avansat.
Acest lucru ma determinat să scriu un articol în care am încercat să detaliez toate procedurile de modernizare, oferindu-i materiale fotografice și recomandări cu privire la instrumentele și materialele folosite în procesul de lucru, precum și informații despre testarea sunetului ecou după actualizare.
Prima fază: funcționează la îmbunătățirea receptorului sonor.
1. Deconectați cablul de alimentare și scoateți panoul de control din carcasă.
2. Capacul din spate al panoului de comandă este fixat cu 4 șuruburi autoportante cu o fantă asterisc. În setul standard de șurubelnițe cu mișcări înlocuibile, această duză are codul R-VT 20 (nu încercați să folosiți alte accesorii - arătați fanta!).
3. Deșurubați capacul din spate și scoateți placa LCD din carcasă.
5. Îndreptați bobinele platypus plate din antena spirală de la bază la o lungime de 3-4 cm, tăiați excesul și lipiți-l pe petala conectorului.
6. Asamblați panoul în ordine inversă.

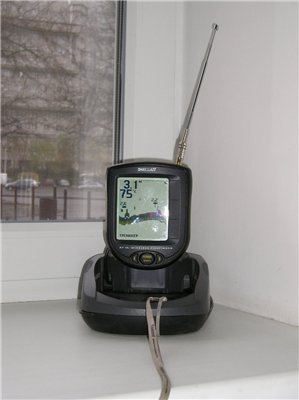

7. Conectăm antena telescopică din receptorul de buzunar (cumpărat pe piața de radio) la mufa conectorului, lungimea totală nu este mai mare de 40 cm (important!) Sau un fir izolat din cupru tare de aceeași lungime.
Alegerea unei antene telescopice se datorează faptului că sunetul ecou este capabil să funcționeze pe două canale (A și B) cu frecvențe de transmisie diferite. Fără a intra în teoria calculării antenelor de bici, trebuie remarcat faptul că lungimea antenei de recepție ar trebui să fie de ¼ din lungimea undei de lucru.
Astfel, atunci când lucrați cu senzori (A sau B), lungimea antenei ar trebui să fie de 32-16,5 cm (dacă un sonor ecou cu senzori galbeni) sau 8 cm dacă este cu un senzor "american" verde.
8. Lucrul cu receptorul este terminat.
Testele au fost efectuate într-o vreme liniștită. Temperatura aerului este + 6 ° C, temperatura apei este de + 9 ° C. Zona de recepție a crescut de la 30 metri la 45 de metri. O creștere a lungimii antenei a dat naștere doar unei ingerințe inutile sub forma unei schimbări bruște a profunzimii ecolocalizării pe monitor și identificarea unui pește inexistent.
Etapa a doua: funcționează la îmbunătățirea senzorului sonor-float al ecoului.
1. Utilizați cu atenție o lamă de ferăstrău pentru a tăia de-a lungul feței de capăt și a deschide corpul senzorului Advanced RF RF45.
2. Dacă senzorul funcționa mult timp și intervalul de lucru a fost redus la 20 de metri, vă sfătuiesc să înlocuiți bateria, dacă nu, atunci puteți trece la pasul 6.
3. Pentru a scoate placa, aveți nevoie de un fier de lipit cu o putere de cel mult 25 de wați, cu vârf de ac și aspirare în vid. Este necesar să scoateți soldul din contactele punctelor de conectare ale senzorului de pornire (punctul A) și senzorului sonor (punctul B).
Dacă nu aveți experiență relevantă în domeniul electronicii, puteți contacta un magazin de reparații radio sau un magazin de reparații de computer unde sunt necesare aceste unelte.
4. Închidem taxa.
Cu partea din spate este o baterie cu litiu (și aici, și prima dezamăgire. - a declarat În schimb, în instrucțiunile CR 2430 capacitate de 290 mAh, calculate pe o asigurare a producătorilor de 500 de ore de funcționare continuă, este capacitatea de CR2032 necesară de 225 mAh, probabil intenționat a fost că nimeni nu urcă în senzor-float care nu poate fi separat, înălțat! Din partea producătorului nu este foarte frumos!).
5. Schimbați bateria și lipiți contactele.
6. Ia vârful cut-off si sapa de foraj este perforat într-o gaură de 1,5 mm a porțiunii proeminente și adezivul în utilizarea unui adeziv epoxi în lungimea tubului gaura din PVC care nu depășește 7 cm. In role cu lungime mai mare float pierde stabilitatea și se prăbușește lateral.
În acest scop, un tub din bomboane de ciocolată pentru copii "Chupa-Chups" sau o antenă goală de la flotor (nu folosiți tubule din fiole de pixuri!) Se potrivește perfect. Partea superioară a tubului cu ajutorul unei brichete este topită.
7. Îndreptați spiralele platypus platypus antenei astfel încât să pătrundă în tub și să atingă marginea superioară atunci când pliați împreună jumătățile flotorului.
8. Împingeți împreună și etanșați cu rășină epoxidică două jumătăți ale senzorului.
9. În plus, încărcați senzorul de jos, cu o încărcătură de 4-5 grame.
Lucrul cu transmițătorul sa terminat.
Testele au fost efectuate într-o vreme liniștită. Temperatura aerului + 4ºC, temperatura apei + 8º C. Zona de receptie increzatoare a crescut de la 45 metri la 65 de metri. Sirena a luat semnalele și la o distanță mai mare, dar interferența a mers. Recunosc pe deplin că, în alte condiții meteorologice, intervalul de recepție încrezător poate fi diferit.
Testul de turnare. În testul de turnare, mi-am folosit setul standard de alimentare:
Shimano BeastMaster 3,96 metri, bobină Shimano Exage 2500, cablu Power Pro 0,13 mm.
Apoi așteptam oa doua dezamăgire, deoarece cu datele mele antropometrice nu am putut arunca un senzor de flotor cântărind 35 de grame la o distanță mai mare de 55 de metri. În primul rând, sa vorbit fluctuația mare a flotorului. Deși recunosc că o persoană cu alte date antropometrice, o tijă mai lungă, o bobină cu bobină mai capabilă și un cablu subțire pot îmbunătăți ușor acest rezultat.
Concluzii: După actualizarea sonar a fost confortabil vizualiza partea de jos a reliefului pe distanțele apropiere și mijlocii, chiar și cu valul poate vizualiza terenul și pe distanțe mai lungi, menținând senzorul de debit sau printr-o barca de la distanță controlate.
În ceea ce privește creșterea ulterioară a intervalului de recepție, atunci cel mai probabil avem nevoie de o soluție mai cardinală sub forma unui amplificator de antenă cu bandă îngustă exterioară sau a unei antene direcționale cum ar fi "canalul de undă".
Deci îndrăznești!
"Drumul va fi stăpânit de plecare", "Rig-Veda" este veche filosofie indiană.
