Am conectat electronica la mașina mea de gravat. A făcut câteva lucrări de încercare și și-a dat seama că era necesar să se îmbunătățească. Cu câteva deficiențe puteți lucra, dar cu un salt pe axa X trebuie să faceți ceva urgent.
Pentru a rezolva această problemă, am făcut o serie de modificări în proiectarea mașinii CNC.
În primul rând, am înlocuit arborele de antrenare cu unul mai direct și mai rigid. Un ghid se muta într-un alt avion. Asta a contribuit la reducerea fluctuațiilor. El a făcut șurubul într-o întindere, în acest scop a schimbat pereții laterali în care sunt fixați rulmenții.
Aliniere pentru modulul laser realizat din fier îndoit sub 90 de grade.
În plus, el a remapat piesa de împerechere pentru șurubul de plumb. Am strâns piulița între două furni 10mm. Am făcut două astfel de semne. Montați-le la o distanță de 20-30 mm unele de altele. Acest lucru a redus mersul arborelui.

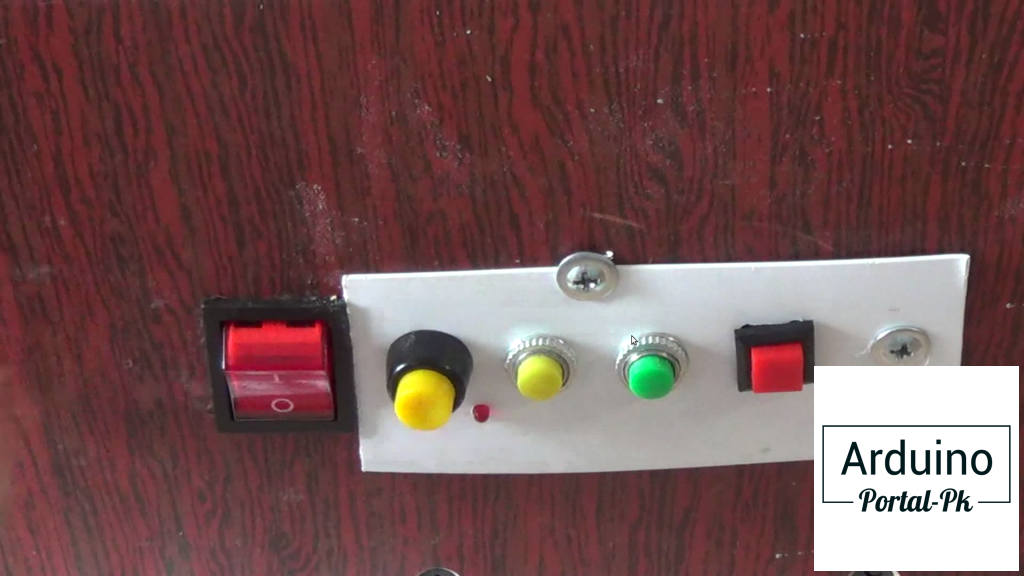

Am modificat panoul de control al mașinii laser cu gravare. Adăugați butonul Anulare și setați comutatorul pentru laser. Comutatorul este necesar pentru confortul roboților. Laserul clipește atunci când controlerul este resetat și nu se oprește atunci când butonul de pauză este apăsat.
Gravura de încercare a arătat că liniile de-a lungul axei X au devenit drepte.
Acum intenționez să instalez comutatoarele finale pe mașină.
