Laborator № 8
Dimensiunile exterioare măsurate ale detaliilor privind MIKROKATORE Și OPTIKATORE
Obiectiv: Pentru a examina dispozitivul și principiul de funcționare și mikrokatora optikatora; dobândi abilități practice de măsurare a dimensiunilor exterioare prin mikrokatora și optikatora.
Echipamente și instrumente: mikrokator; optikator; blocuri de ecartament plane paralele.
Sarcina: Se măsoară diametrul pieselor cilindrice și să dea un aviz cu privire la validitatea acestora.
Mikrokator și optikator se referă la dispozitive cu arc și cu arc optic de transmisie. Principiul lor de funcționare se bazează pe utilizarea proprietăților elastice ale transmisiilor plane, curbe sau bronz răsucită panglică grosime 0.004 # 150; 0,006 mm și o lățime de 0,15 # 150; 0,30 mm.
Dispozitivele sunt unelte de construcție simplă, fiabilitatea și durabilitatea activității sale, lipsa de părtinire inversă și frecare redusă în legăturile mecanismului.

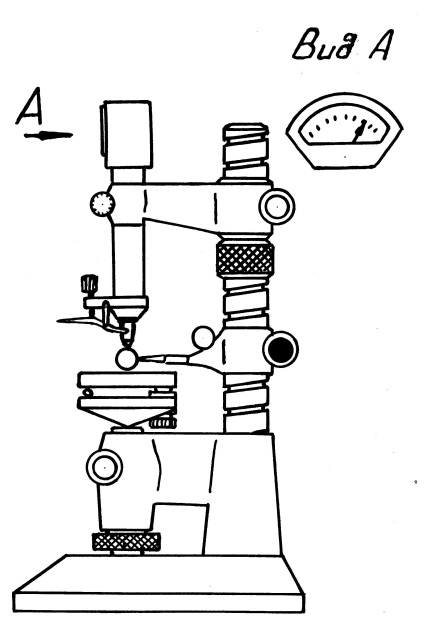

Baza mikrokatora de viteze (Figura 1) este pus răsucit
Fig. 1. Mikrokator.

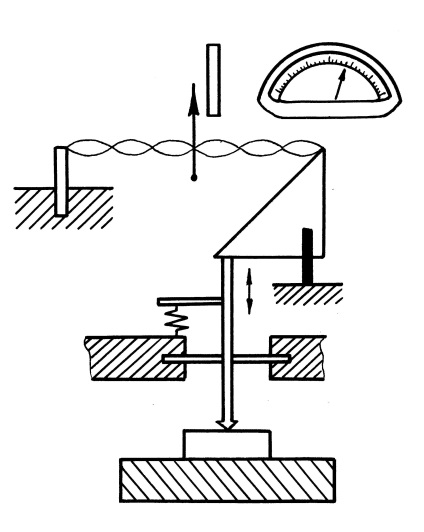

arc 6 Hraneste (Fig. 2). O jumătate din ea este răsucit spre dreapta, celălalt # 150; la stânga. Banda 6 este atașată pe o parte la un braț fix 7, pe de altă parte # 150; gon arcului 4, care se poate roti în jurul unui punct A de pe cele două arcuri plane 2 și 3. Porțiunea de mijloc a săgeții bandă a aderat 5, care este un strat subțire de sticlă conic tub cu diametrul de 50 # 150; 80 microni, contragreutate echilibrat 10. prăjini 8, suspendat în carcasa pe două arcuri plane 2 și 9 execută mișcarea rectilinie alternativă. Când acesta este deplasat în sus triunghiul pivotat arc 4, ceea ce duce la întindere și relaxare a benzii 6 și rotația săgeată 5 pe scara 11. Forța de măsurare este generată

Mikrokatory produse cu valoare diviziunii scară de 0,1; 0,2; 0,5; 1.2; 5 și 10 microni. Această lucrare utilizează o valoare diviziune mikrokator 2 microni, limita de măsurare a scalei ± 60 microni, ± 0,5mkm eroare admisibilă.

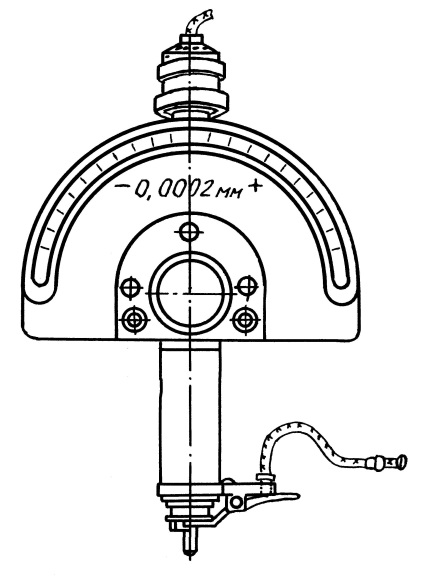

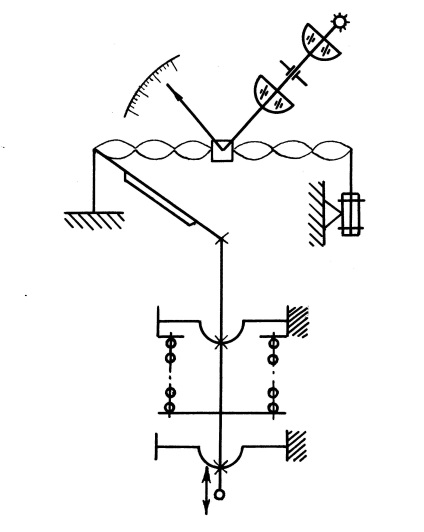

Vedere generală optikatora prezentată în Fig. schema 3. Temei optikatora pus mecanism mikrokatora, combinat cu o transmisie optică de mărire. Pe panglica arc 6 (Fig. 4) în loc de săgeți oglindă armat 7. Fasciculul razelor de sursa de lumină 1 este incidență pe oglindă, trece prin condensator 2, o placă de sticlă 3 acoperită pe acesta atinge degetul arătător și o lentilă 4. După reflexia din oglindă, razele cad pe scară de sticlă 8 pe care apare imaginea (pe o circulară cutie luminoasă) cursă îndreptată aplicat pe placa 3. Atunci când se deplasează tija de măsurare 5 și 6 depanare banda de pe bara de scală 8 se mută imaginea pointer.
Optikator utilizat în acest studiu are o sensibilitate ridicată, prețul acesteia diviziunea 0,1 microni, limitele de măsurare pe scală + 12 microni, și eroarea admisibilă ± 0,05 micrometri.


Ordinea de performanță.
1. În desenul părții măsurate sau etichetarea pe ea sunt determinate de cele mai mari și cele mai mici limite de dimensiune.
2. În funcție de mărimea și valorile abaterilor superioare și inferioare nominale sunt calculate bloc ecartament dimensiune pentru montarea instrumentului la zero. În cazul în care valoarea nu depășește mărimea limitei de toleranță de măsurare a cadranului instrumentului, calelor bloc poate fi egală cu dimensiunea nominală. In caz contrar, capătul blocului de acțiune ar trebui să fie egală cu mărimea medie valoarea limită, adică trebuie să ia în considerare valoarea devierilor superioare și inferioare.
3. Crearea unui bloc și se încheie pe ea pentru a configura instrumentul la zero. Pentru a face acest lucru, asigurându-vă că tabelul 6 (fig. 1) se află în poziția cea mai joasă, setați-l la sfârșitul blocului. bolt Release 2. mișcarea lină a consolei de-a lungul coloanei 1 cu ajutorul unor piulițe pentru a seta vârful tijei 10 a mijlocului de măsurare, astfel încât între ele un plan de măsuri decalaj a fost de 0,5 # 150; 1 mm, pentru a fixa suportul pe șurub 2 blocare rack.
Eliberați șurubul 7 și rotirea mesei de blocare 6 microscrews 8 în sens orar pentru a ridica masă până când acul instrumentului este aliniat cu o scală cursă de zero, și apoi șurubul pentru a fixa tabelul 7.
În mikrokatore pentru o mai precise de stabilire zero poate fi mutat ușor prin rotirea dispozitivului de scară șurub situat pe partea dreaptă a capului mikrokatora.
Fără a lua măsuri unitatea terminală de montare, verificați stabilitatea instalației instrumentului; Pentru a face acest lucru de mai multe ori pentru a apăsa și de captură de presă săgeata 5. În cazul în care unitatea va trece la poziția stabilită, verificați șuruburile de fixare și blocare din nou setat la zero.
Apăsați captura și scoateți blocul de la masă.
4. Măsurați elementul, apoi faceți clic pe captură și setați-l pe masa de sub vârful de măsurare. Piesa de prelucrat trebuie să fie presat la masă, astfel încât imaginea suprafeței măsurate se potrivește perfect în raport cu planul de masă. Pentru a determina elementul de deviere reală trebuie să fie mutat sau rulate pe masa instrumentului. Dispozitivul de citire pe scară pentru a produce în momentul în care corespunde valorii maxime în timp ce să acorde o atenție la semnul de deviere. Măsurarea diametrelor trebuie făcută cel puțin trei secțiuni (două extreme și unul secundar), perpendicular pe axa, și în fiecare secțiune în două direcții reciproc perpendiculare.
Citirile înregistrate în tabelul de raport.
5.Dat raft diametru concluzie pentru a determina eroarea elementară a formei.
1. Un dispozitiv de măsurare a capului de primăvară.
2. mikrokatora Schema și optikatora. Ce este unitatea și diferența lor?
3. Normele de măsurare și optikatore mikrokatore.
