Marcarea electrozilor de sudură include informații despre tipul, marca, diametru, și alte caracteristici ale sale:
Electrozi de sudare LEZANO-21
Etichetarea electrozii de sudare LEZANO-21
1 - electrod tip: E46 - pentru sudarea otelurilor carbon si slab aliate, cu o rezistență de rupere la tracțiune de până la 46 kgf / mm2;
2 - electrod Brand: LEZANO-21;
3 - diametrul electrodului: nespecificate în altă parte;
4 - Atribuirea electrod: V - pentru sudarea otelurilor carbon si slab aliate, cu o rezistență la tracțiune de până la 588 MPa (60 kgf / mm2);
5 - acoperire la raportul de grosime: D - cu un strat gros (1.45
rezistența la tracțiune - 7: 43-430 MPa (44 kgf / mm2);
8 - Alungirea: 1 - 20%;
9 - temperatura minimă la care duritatea metalului sudat nu este mai mică de 34 J / cm2 (3,5 kgf · m / cm2) 3- - -20 ° C;
10 - vedere a acoperirii: RC - Rutile-celuloză;
11 - posibile poziții spațiale: 1 - pentru toate pozițiile;
12 - curent de sudare și tensiunea circuitului deschis: 3 - sudare cu curent alternativ și cu curent continuu de polaritate opusă, tensiunea de circuit deschis de aproximativ 50V.
Electrozi de marcare Explicatie pentru sudare ELN-21
1 - electrod tip: E46 - pentru sudarea otelurilor carbon si slab aliate, cu o rezistență de rupere la tracțiune de până la 46 kgf / mm2;
2 - electrod Brand: ANS-21;
3 - Diametru electrod: 2,5 mm;
4 - Atribuirea electrod: V - pentru sudarea otelurilor carbon si slab aliate, cu o rezistență la tracțiune de până la 588 MPa (60 kgf / mm2);
5 - acoperire la raportul de grosime: D - cu un strat gros (1.45
rezistența la tracțiune - 7: 43-430 MPa (44 kgf / mm2);
8 - elongație: 0 - mai puțin de 20%;
9 - temperatura minimă la care duritatea metalului sudat nu este mai mică de 34 J / cm2 (3,5 kgf · m / cm2) 3- - -20 ° C;
10 - vedere a acoperirii: P - rutil;
11 - posibile poziții spațiale: 1 - pentru toate pozițiile;
12 - curentului de sudare și tensiunea circuitului deschis: 1 - sudarea AC și DC orice polaritate, tensiunea de circuit deschis de aproximativ 50V.
Desemnarea electrozilor pentru sudare MR 3 PLASMA
1 - electrod tip: E46 - pentru sudarea otelurilor carbon si slab aliate, cu o rezistență de rupere la tracțiune de până la 46 kgf / mm2;
2 - electrod Brand: MR 3 PLASMA;
3 - diametrul electrodului: nespecificate în altă parte;
4 - Atribuirea electrod: V - pentru sudarea otelurilor carbon si slab aliate, cu o rezistență la tracțiune de până la 588 MPa (60 kgf / mm2);
5 - acoperire la raportul de grosime: D - cu un strat gros (1.45
rezistența la tracțiune - 7: 43-430 MPa (44 kgf / mm2);
8 - elongație: 0 - mai puțin de 20%;
9 - temperatura minimă la care duritatea metalului sudat nu este mai mică de 34 J / cm2 (3,5 kgf · m / cm2) 3- - -20 ° C;
10 - vedere a acoperirii: P - rutil;
11 - posibile poziții spațiale: 2 - pentru toate pozițiile, cu excepția verticală „de sus în jos“;
12 - curent de sudare și tensiunea circuitului deschis: 6 - sudare cu curent alternativ și cu curent continuu de polaritate opusă, tensiunea de circuit deschis de aproximativ 70V.
Etichetarea pentru sudare Electrozi UONI-13/55
1 - electrod tip: E50A - pentru sudarea otelurilor carbon si slab aliate cu rezistență la tracțiune de 50 kgf / mm 2. „A“ indică faptul că metalul de sudură are proprietăți îmbunătățite de rezistență și ductilitate;
2 - electrod Brand: SSSI-13/55;
3 - Diametru electrod: 5,0 mm;
4 - Atribuirea electrod: V - pentru sudarea otelurilor carbon si slab aliate, cu o rezistență la tracțiune de până la 588 MPa (60 kgf / mm2);
5 - acoperire la raportul de grosime: D - cu un strat gros (1.45
rezistența la tracțiune - 7: 51 - la 510 MPa (52 kgf / mm2);
8 - elongație: 4 - 20%;
9 - temperatura minimă la care duritatea metalului sudat nu este mai mică de 34 J / cm2 (3,5 kgf · m / cm2) 4- - -30 ° C;
10 - vedere a acoperirii: B - bază;
11 - posibile poziții spațiale: 2 - pentru toate pozițiile, cu excepția verticală „de sus în jos“;
12 - curent de sudura: 0 - sudare polaritate inversă de curent continuu.
Desemnarea electrozi pentru sudarea CL-11
electrod tip
Pentru sudarea otelurilor carbon si slab aliate, și aliaje cu rezistență ridicată și cuprinde marcarea ridicate:
- Index E - Electrozi pentru sudare manuală cu arc și suprafețe;
- cifre după indicele indicând amploarea rezistenței la tracțiune în kgf / mm2;
- index A. indicând faptul că metalul de sudură are un proprietăți de ductilitate mai mari și duritatea.
Pentru sudarea, otel rezistent la temperatur înalt aliate și pentru sudură, simbolul este format din:
Pentru sudarea otelurilor carbon si slab aliate, cu o rezistență de rupere la tracțiune de până la 490 MPa (50 kgf / mm2) 7 utilizate tipuri de electrozi: E38, E42, E46, E50, E42A, E46A, E50A. Pentru sudarea otelurilor carbon si slab aliate cu rezistență la tracțiune de 490 MPa (50 kgf / mm2) până la 588 MPa (60 kgf / mm2) folosesc 2 tipuri de electrozi: E55, E60. Pentru sudarea oțelurilor aliate a crescut și rezistență ridicată, cu rezistență la rupere de peste 588 MPa (60 kgf / mm2) se utilizează 5 tipuri de electrozi: E70, E85, E100, E125, E150.
Pentru sudarea otelurilor rezistente la căldură - 9 tipuri: E-09m, E-09MH, e-09H1M, e-05H2M, e-09H2M1, e-09H1MF, e-10H1MNBF, e-10H3M1BF, E10H5MF. Pentru aderarea la oțeluri înalt aliate cu proprietăți specifice - 49 tipuri: E-12H13, 06H13N-E, E-10H17T, 12H11NMF-E, E-12H11NVMF etc. Pentru depunerea de straturi de suprafață cu proprietăți speciale - 44 de tipuri :. E-10G2, E- 10G3, 12G4-E, E-15G5, 16G2HM-E, E-30G2HM și colab.
electrod Mark
Fiecare tip de electrod poate corespunde uneia sau mai multor mărci.
Diametrul electrodului
Diametrul electrodului (mm) corespunde diametrului barei metalice.
electrod de numire
- Pentru sudarea otelurilor carbon si slab aliate, cu o rezistență la tracțiune de până la 588 MPa (60 kgf / mm2) - este marcată cu litera Y;
- Pentru sudarea oțelurilor de construcție aliate, cu o rezistență la întindere de peste 588 MPa (60 kgf / mm2) - este marcată prin litera A;
- Pentru sudarea otelurilor rezistente la căldură - marcate prin litera T;
- Pentru aderarea la oțeluri înalt aliate cu proprietăți specifice - este notat cu litera B;
- Pentru depunerea de straturi de suprafață cu proprietăți speciale - este marcată de H. literă
Raportul de acoperire Grosime
În funcție de raportul dintre diametrul D al învelișului electrodului la diametrul tijei metalice d. electrozii sunt împărțite în următoarele grupe:
- un strat subțire (D / d≤1,2) - marcată cu litera M;
- strat de mijloc (1.2
- cu un strat gros (1.45
- cu acoperiri deosebit de groase (D / d> 1,8) - F.
- cu un strat gros (1.45
Desemnarea consumabil electrod învelit
Litera E - denumirea internațională electrod invelit consumabil.
index al grupului caracteristici ale metalului de sudură sau de metal de sudură, indicând
Pentru electrozi utilizați pentru sudarea otelurilor carbon si slab aliate cu rezistențe la tracțiune de până la 588 MPa (60 kgf / mm2).
Caracteristici sudură electrozi metalici pentru sudarea otelurilor carbon si slab aliate, cu o rezistență la tracțiune de până la 588 MPa
Caracteristica electrozilor de metal de sudură pentru sudarea oțel aliat cu o rezistență la tracțiune mai mare de 588 MPa
Electrozi callout pentru sudarea otelurilor rezistente la căldură care conțin doi indici: prima indică temperatura minimă la care duritatea metalului sudat nu este mai mică de 34 J / cm2 (3,5 kgf · m / cm2); al doilea indice - temperatura maximă la care indicatorii sunt reglementate putere pe termen lung a metalului sudat.
Caracteristici sudură electrozi metalici pentru sudarea otelurilor rezistente la căldură
Electrozi de sudare pentru oțeluri aliate sunt codificate indici de grup, format din trei sau patru cifre:
Caracteristici sudură electrozi metalici pentru sudarea otelurilor înalt aliate
Simbol pentru electrozi de sudura a straturilor de suprafață este compusă din două părți. Primul indice indică duritatea medie a metalului de sudură și este exprimată printr-o fracție: numărătorul - duritate Vickers la numitor - Rockwell.
Detalii de electrozi pentru sudarea straturilor de suprafață de sudură din metal
Al doilea index indică faptul că este furnizat duritatea metalului sudat: nici un tratament termic după sudare - 1 după un tratament termic - 2.
De exemplu: E-300 / 32-1 - Duritatea stratului depus, fără tratament termic.
Desemnarea acoperirii
- A - un strat de acid;
- B - strat de bază;
- C - strat celulozic;
- P - rutil;
- AR. RB. DC, etc. - strat multimodal - rutil respectiv acru,, rutil-celuloză-rutil de bază;
- P - Altele.
În prezența pulberii de fier în acoperirea de mai mult de 20% se adaugă la litera J. exemplu, AJ.

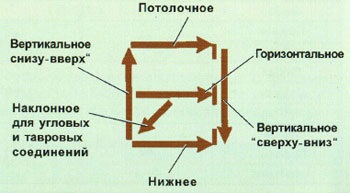

Desemnarea pozițiilor spațiale admisibile
- 1 - pentru toate pozițiile.
- 2 - pentru toate pozițiile, cu excepția verticală „de sus în jos“.
- 3 - pentru inferior, orizontal vertical și vertical "bottom-up".
- 4 - pentru partea inferioara si pentru inferioare articulațiilor de colț.
Mai frecvent utilizate dispoziții de desemnare îmbinări internaționale, care sunt electrozii.
Denumirea internațională a prevederilor articulațiilor și decodarea
Desemnarea caracteristicilor de sudare cursei de mers în gol de alimentare de curent și tensiune
Detalii despre sudare cursa de mers în gol de alimentare de curent și tensiune
Numerale electrozii 0 denote destinate pentru sudarea sau tratarea suprafeței numai la un curent constant de polaritate opusă.
