Galleto 1260 - este un program pentru diferite tipuri de ECU vehicul firmware prin conectorul de diagnosticare, care lucrează cu același adaptor. De fapt, adaptor Gallet este același adaptor în linie cu singura diferență fiind că de ieșire Tx FT232 cip este conectat printr-o diodă la ieșirea DTR.
Schema a fost luată de pe internet pentru mikruhe FT232RL. Există mai multe scheme în FT232BM, dar au nevoie de un EPROM extern, iar mikruhi de preț sunt aceleași. De fapt, asta e schema:

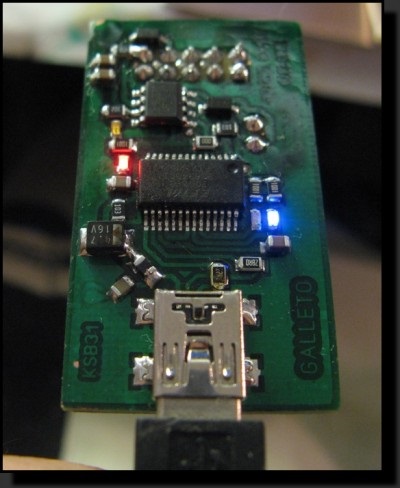

schema Spread SprintLayout-e (schema de final de arhivă). Singurul lucru pe care am adăugat cele două LED-uri albastre în carcasa 0805 sunt conectate la C0 terminale și C1 și programat pentru a afișa datele de pe RX și TX, și două LED-uri roșii pe +5 volți de la USB și +12 V de la mașinile bortseti.
a adăugat, de asemenea, un săritor de la linia Tx la DTR, care transformă cu ușurință într-un galetku regulat la adaptorul on-line, care pot fi utilizate cu programul Chevrolet Explorer.
Dreapta la stânga: 2 ruble, Gallet, shemka mici, pentru a experimenta cu microcontroler PIC în pachetul TQFP28, de obicei mentionat ca: călcarea, iarba îmbibată, vom obține ceva de genul asta:
apoi lipire masca
iluminare Stencil sub lampa UV
pentru îndepărtarea excesului de acetonă
Ei bine, și componente de etanșare
Apoi, conectați la un computer și a instala drivere (atașate în arhiva la sfârșitul anului). În general, cu conexiunea la început am avut kakayato probleme, doar conectați se amestecă mikruha a căzut de la computer și conectați din nou, conectorul miniUSB de lipit în diagrama de pe celelalte rezultate nu au dat. Pereprobyval treia miniUSB de sârmă, care au fost în casa mea, cu toate necazurile.
Orice coase cu contact rau natural imposibil, la momentul crucial conexiunea se termină și toate au ajuns. Deja a inceput sa creasca un nou card cu un conector USB mare cu drepturi depline în loc de mini, iar apoi a luat un coleg minimusb cablu, mufă - și cu ea, toate în toate pozițiile razma totul funcționează ... prihvatizirovat cablul său în sine)))
Am făcut totul sub Windows XP. Cu agitare de pe site-ul oficial al programului FTDI MProg 3.5. Chiar acum, înlocuirea ei a fost deja făcut FTProg dar funcționează cu fișiere * .xml, și de rețea toate sub firmware Gallet sunt în format * .ept. În principiu, setările fac tot posibilul pentru a înregistra mâinile, îmi place, de asemenea, regulile EPT descărcate - pentru că nu au pinii de inversare Tx și DTR, și C0 și C1 sunt derivate diode care este ept nu au fost implicate (la sfârșitul anului în arhiva ept meu pentru circuitul meu)
Deci, a alerga Mprog. apăsați pe pictograma lupă din partea de jos și a vedea inscripția de pe ceea ce se găsește ca dispozitivele pure și stolkoto deja înregistrate. Am avut deja ceva scris de mine înainte (I mikruhu vypayal de la adaptorul său anterior)
Apoi, faceți clic pentru a deschide fișierul și selectați fișierul «galletto_by_ksb31.ept»
și apăsați butonul cu fulgerul, cusute o secundă sau două. Apare înregistrarea
«Programat numărul de serie 47514789"
denaturează în continuare șirul și a pus din nou driverele, ca numele sa schimbat, și dantelă Windows îl operelyaet ca deja un alt dispozitiv.
uitat complet pentru a adăuga pe am deja o conexiune la mașină într-o companie conector Orion OBD2 cositorite cu mine la el și conector IDC-10 tren, la capătul căruia el este conectat la conectorul corespunzător de pe placa:
în cele din urmă IDC conector 10 pini 10 este conectat la IDC-10 Conector 7 ping conector și OBD-2 (aceasta este linia), pinul 8 este conectat la pinul 16 OBD-2 conector (această +12 V) și pinii 6 și 4 conector IDC -10 conectat la pinii 4 și 5 OBD-2 conector (acest GND).
Acum, el OBD2 conector
