După ce a devenit familiarizat cu schemele de bordurare și standardele de cablu „perechii de fire răsucite“, precum și instrumente setestroitelya, este timpul pentru a trece la practica.
Astăzi hai sa vorbim despre cum să comprimați perechea de fire răsucite cu clești speciali. pentru a obține un patch cord pentru conectarea unui calculator cu echipamente de rețea (router, switch) între două PC-uri sau alte. Dar, în primul rând, amintiți-vă că veți avea nevoie pentru asta. Deci ...
cablu UTP cu ecranat RJ45
Materiale și instrumente
Înainte de a trece la o intervenție chirurgicală, se prepară următoarele:
- Codite, având în vedere lungimea limită. În rețelele Ethernet standard de 10Base-T, 100Base-T, 100Base-TX, 1000Base-T, 1000Base-TX - lungime maximă de segment - 100 m.
4 perechi de cablu UTP
- Conectori RJ45 (8R8S) - cel puțin doi la un e-mail-cordonul ombilical. Acest mic „Circuite“ din material plastic transparent, cu un număr de contacte metalice. În interiorul carcasele lor sunt placate cu „cuțite“ care taie prin conductorii, formând o legătură puternică cu contactele. În afara fiecărui conector echipat cu „limba“ - opritor pentru reținerea cablului în carcasa dispozitivului. Conectorii sunt disponibile în mai multe tipuri: pentru single-core, cabluri multi-core, precum și universale. Pentru a putea folosi ecranat conectori ecranate, răsucite în pereche - acoperite cu un strat metalic, care este conectat la ecranul firului interior.
- Crimper și crimper (ambele creț perechii de fire răsucite fără ea, vom spune un material diferit). Despre modul de a alege Crimper pentru acasă sau la locul de muncă, am scris mai devreme, așa că sperăm că v-ați păstrat acest instrument în mâinile și imaginați-vă cum să-l folosească.
- Stripper - un cuțit pentru a îndepărta ușor izolația de fire. În schimb, este posibil să se utilizeze un papetărie cuțit ascuțit, un tăietor montat în Crimper sau unghii tuns.
- Cable Tester. Cu acesta va verifica cât de bine executat creț cablu torsadat - dacă toți conductorii sunt conectate la contactele și dacă circuitele din interiorul cruce patch cord și scurte.
Tester pentru cablu de rețea
schema de ondulare

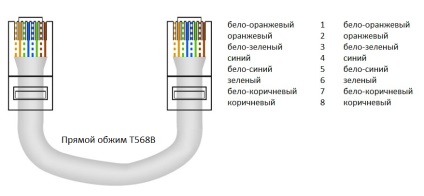

Acum, un ordin de rechemare pic creț pereche de fire răsucite de standardul TIA / EIA-568. Din moment ce am vorbit, de asemenea, cu privire la aceasta, vom prezenta doar aspectul de sârmă pentru (încrucișat) încrețire directă și transversală. Direct, după cum vă amintiți, este utilizat în compuși, cum ar fi dispozitivul de rețea de calculatoare și Cross-punct - între comutatoarele sau două PC-uri.
Pentru că în țara noastră mai obișnuiți cu structura de conductori de tip B (T568B), și prezentul ei. De tip A diferă de acesta numai prin aranjament verde și răsucite portocaliu - se schimbă locuri. Conform standardului, ambele opțiuni sunt încrețire egale și interschimbabile.
Procedura de sertizare
În cele din urmă, vom merge la principal - pentru a asigura utilizarea adecvată creț perechii de fire răsucite. Noi spunem pas cu pas:
- Se taie o bucată de sârmă de golf. Pentru tăierea folosi o specială Crimper lamă, cuțit sau laterale tăietori. Încercați să facă decupaje drepte și îngrijite în acest stadiu, nu este necesar - să-l alinieze tine atunci;
- Stand înapoi de la reducerea de 3-5 cm. Cu un striper sau un alt instrument de a face o izolație exterioară incizie circulară, fără a deteriora conductorii și un ecran (dacă firul ecranat). Se îndepărtează partea tăiată a izolației;
Se măsoară firele goale
Verificați acuratețea și fiabilitatea conexiunii
În cazul în care un cablu defect va trebui să re-presurizare. Dacă totul merge bine - el este gata de utilizare.
concluzie
Acum ați învățat cum să comprimați perechii de fire răsucite. Nu fi descurajat dacă ceva nu funcționează - prima dată când iese deloc. Cineva doar două sau trei încercări, dar cineva trebuie să „chin“ de zeci de ori și să strice conectori RJ45 heap, în beneficiul acestea sunt ieftine.
Ca urmare, aceasta este o ambarcațiune stăpânit toată lumea, atunci totul se va dovedi și tu.
