cabluri moderne nu se poate face fără instalarea de diverse accesorii și Divays. Fie că este o lumina de noapte, lumini cu LED-uri, ventilator extractor în baie sau ieșirile obișnuite fără ele nu face nici o reparație bună. Cele mai multe dintre aceste dispozitive sunt echipate cu terminale de alimentare cu șurub pentru conectarea cablurilor de alimentare cu energie. Cei care au vreodată conectat la priza, astfel încât terminalele știu dacă forța aplicată excesivă atunci când strângerea șuruburilor există deteriorare a conductoarelor. Înșurubați tăieturi în venă și a fost transferată de către aceasta.
Când se utilizează cabluri cu un apartament de monolit nu este la fel de critică, situația este mai rău, în cazul în care cablajul este Toroane - secțiunea pierdut (care, în cele mai multe cazuri și așa subestimat). În consecință, nucleul trebuie să protejeze și modul în care aceasta se face prin intermediul unor duze speciale, precum și de înaltă calitate lor de instalare necesită un instrument special.
Vă urez bun venit toți prietenii și vizitatorii site-ului „Electricieni în casă.“ Astăzi, aș dori să împărtășesc cu voi unul dintre instrumentele pentru sertizare terminale de tip NSHVI sau NSHV. Acest instrument se numește Crimper bordurare. Acest articol analizează în detaliu Crimper dispozitivului și cum să lucreze cu ei.
Crimper pentru izolate creț terminale
cabluri de înaltă calitate nu poate fi făcută fără unelte bune. Nu toată lumea are Crimper bordurare. astfel încât în colegii de practica arata de multe ori ingeniozitate și, uneori, trebuie sa vezi minunile ingineriei. De exemplu, utilizați un cositorirea fir (adică firul irecuperabile). Acest lucru este cu siguranță un mod bun, dar abordarea nu este întotdeauna și peste tot. În plus, întregul proces durează o perioadă lungă de timp în cazul în care o cantitate mare de muncă are, de asemenea, să fie în mod constant purtat cu un fier de lipit la cald, care nu este întotdeauna convenabil.
Masterpiece, care văd de multe ori sunt sfaturi plisate cu un clește. Esența acestei metode a fost să muște vârful părții de tăiere a cleștelui cu un fir, ceea ce face câteva urme de lovituri pe toată lungimea ei. „Crimp“ sfaturi în acest mod, există riscul de deteriorare a miezului cablului. Prieteni, înțelegem cu toții că aceasta este vârsta de piatră și câteva zeci de ani în urmă, astfel de condiții de instalare va veni, dar nu azi.
Nu este necesar de a cumpăra un instrument scump, poti cumpara un Crimper bun și de încredere pentru sfaturi la un cost rezonabil, în conformitate cu preț și calitate. Mai ales astăzi este plin de instrumente universale, care într-un exemplu de realizare combină mai multe funcții.
Crimper pentru sfaturi NSHVI - instrument de revizuire

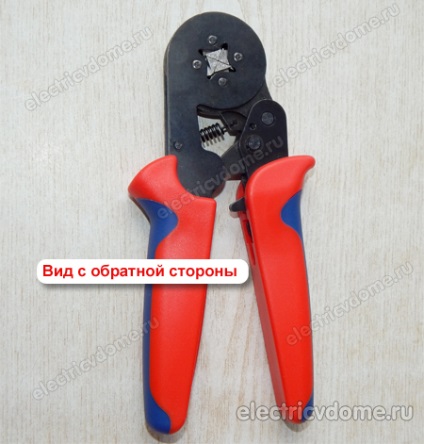

Crimper numit HSC8 6-4 MINI-TYPE SINE REGLABIL și permite secțiune activă sfaturi de test de presiune de la 0,25 mm până la 6 mm. SELF-REGLABIL tradus ca auto-reglare. Ea are aspectul următor.
Această „completare snap“ un asistent bun pentru placi de lucru și de asamblare electrice. Cu ajutorul oricărui electrician poate efectua cu ușurință indoitura flexibil trăit fire și cabluri torsadate la conectarea prize, întrerupătoare, lămpi, diferite blocuri terminale, întrerupătoare de circuit și RCD. În general, orice dispozitiv care se conectează la firul de bază.
De asemenea, crimper sertizare creț HSC8 6 poate nu numai papuci de simple, dar duble. Este foarte convenabil să-l folosească în ceea ce privește mărimea fălcilor este reglată automat, adică nu este nevoie de a schimba matricea (burete de lucru) în timpul funcționării.
De exemplu, te duci la cutia de comutare, trebuie să comprimați vârful toroane 2,5 mm2, și apoi un alt pinten de sârmă 6 mm2. Există unii lucrători care burete papuc încrețite de diferite secțiuni transversale de la 0,25 până la 6 mm2. Setarea automat fălcile.
Trebuie remarcat faptul că secțiunea de vârf extremă, care poate comprima Crimper HSC8 - 6 mm2. Deși am menționat faptul că se poate dubla creț papuci, dar nu dublu 6 mm2. secțiunea NSHVI dublă externă (2) este echivalentă cu 6 mm2 până la 10 mm2, și este deja prohibitiv.
Dual 4 mm2, 2,5 mm2 și 1,5 mm2 comprese fără probleme. Dublu 6 mm2 pur și simplu nu se va potrivi în matrice.
Acesta are un aspect compact și se simt bine în mână. Mânerele din plastic dur de înaltă calitate, nu sari atunci când lucrează. Manerele au o lungime de 11 cm, care permite Crimper cu o singură mână, fără nici o problemă. Lungimea totală de 18 cm. Carcasa este confecționată din oțel cu o grosime de 2 mm.
Crimper HSC8 6 echipat cu mecanism cu clichet. care oferă un ciclu complet de bordurare și blocat în timpul cursei de întoarcere a mânerului, oferind confort suplimentar în timpul bordurare. Riscul de așteptare „nedoopressovat“ vârful din cauza vinovăției umane reduse la zero.
Revenire mânere în poziția inițială și gata pentru următoarea turnare prin mijloace montate în interiorul arcului.
Lucrând într-o matrice de patru segmente, astfel, sertizate efectuate de pătrat. Toate piesele de lucru ale mânerului, și roată cu clichet matricea să aibă o legătură unul cu celălalt balama.
Dacă în procesul ați selectat accidental vârful greșit sau plumb, sau doresc doar pentru a finaliza formarea, dar au început deja să strângeți mânerul pentru a debloca mecanismul cu clichet poate fi printr-o pârghie specială.
De asemenea, acest model are funcția de reglare a forței de presiune de bureți (segmente). Greutatea acestui instrument este de aproximativ 550 de c.
Cum să utilizați Crimper pentru NSHVI
În procesul de instalare de cabluri folosesc adesea toroane, care ulterior trebuie să fie conectat la aparatele electrice echipate cu terminale cu șurub. În cazul în care astfel de terminal pentru a fixa conductorul multifilar în parte vii sa nu fie în mod necesar deteriorat, având ca rezultat pierderea contactului, încălzire suplimentară și posibil incendiu în viitor.
De aceea, el a trăit pentru a pune capăt fire și cabluri torsadate aplică sfaturi. Sfaturi sunt izolate, dublu izolate și neizolate. Să ne uităm la un exemplu viu de modul de utilizare a Crimper HSC8 6-4 MINI-TYPE la bordurare.

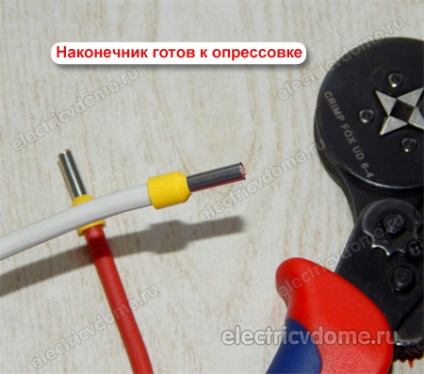

Să încercăm să comprime sfaturi simple NSHVI secțiunea 1.5 mm2. Pentru a lua acest fir, de asemenea, secțiunea 1.5 mm2, se scoate din izolația lungimea bucșei și introduceți vârful.
Unii începători sunt foarte des în același timp, face o greșeală - fire răsucite. Dacă acest lucru se face, atunci sertizajele firele sunt reciproc de transmisie și deteriorate. Prin urmare, nu este necesar să se răsucească firul atunci când instalați vârful, vârful este fusta conică și ușor transportate în ea.

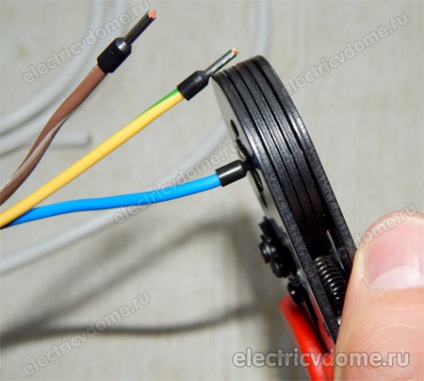

Ia Crimper bordurare și lipiți noastre „adunare“ în matrice până când se oprește. Apoi strângeți mânerul la punctul până când se divorțează (până când mecanismul de clichet nu poate fi deblocat).
Așa cum am spus încrețire este realizată de pătrat și obținut foarte dens și de înaltă calitate. Acum, firul poate fi strânse la orice conexiune cu șurub.
De asemenea comprima secțiunea de vârf de 2,5 mm2. Numai pentru acest lucru, desigur, este necesar să selectați secțiunea corespunzătoare a firului. Scoateți inserție de izolație vârful este sub presiune.
O altă greșeală frecventă este alegerea greșită a vârfului și sârmă. Acesta este adesea folosit sfaturi mai mari decât secțiunea transversală a firului. Acest lucru conduce la deteriorarea contactului în timpul asamblării unui astfel de compus în terminale.
Este necesar să se maximizeze firul introdus strâns în manșonul. De exemplu, dacă utilizați 1,5 mm2 conductor secțiune transversală și sfaturi trebuie să utilizați 1,5 mm2.
Si din moment ce compresia se realizează papuci Crimper 4 mm2:
In mod similar, se poate comprima papuci izolați 6 mm2. Această secțiune a limita pentru acest tip de Crimper cu care se poate ocupa.
Fotografia arată că formatul de compresie este bun, fără distorsiuni. Manșonul nu este buzele zazhevyvaetsya cum se întâmplă adesea, piața se transformă clare și netede.
Acum, să ne uităm la modul în care vârful geamăn este apăsat. Comparativ cu single-ul, caracteristica lor este posibilitatea de a comprima manșonul într-una dintre cele două fire.
Ia secțiunea de vârf gemene de 2,5 mm2. Noi curat fire și introduceți-le în manșon. Atunci Crimper pentru NSHVI și comprese. După cum se vede în calitatea fotografiei este de compresie foarte bun. Mîneca nu și nu este „gustare“. Pătratul devine neted.
Și, din moment de compresie arata dublu vârful Crimper are 4 mm2.
Asta e, practic toți prietenii, am arătat cum să folosească Crimper HSC8 6-4 MINI-TYPE. După cum puteți vedea, nu este nimic complicat aici. Ce pot spune despre acest instrument? Am folosi timp de șase luni, până când nu reclamații, și impresiile lucrării numai pozitive, ar recomanda.
Printre deficiențele pot fi fi, probabil, a remarcat prea mică secțiune superioară - papuci duble 6 mm2 obozhmesh nu o vor face, și eu cu ei de multe ori trebuie să lucreze.
