Fig. 1. Buton de apăsare.
Fig. 1.
Comutatoare basculante.
comutator electric. Cel mai adesea produc comutator de lumină, cu control manual, automat rar, în principal pentru protecția supracurent electric (a se vedea. Întreruptorul). Switch-uri pot fi amplasate pe perete (pentru a activa sau dezactiva candelabre), în bazele de lămpi de masă și lumini de perete (lămpi), ele pot fi montate pe firele care duc la aparatele electrice în interiorul aparatelor electrice (cum ar fi frigidere). Prin construcția lor întrerupătoare rotative, tranzitorii, buton, etc.; pentru cabluri deschise și ascunse. O variație a structurii de comutare sunt comutatoare tastatură răspândite (Fig. 1). Aceste switch-uri nu necesită un efort semnificativ pentru presare, acestea sunt și de încredere în noiseless de funcționare, au un aspect frumos. Uneori există switch-uri sub forma unui cursor (cursor). Există întrerupătoare de podea cu întrerupătoare acționat cu piciorul, combinate cu variator. Foarte convenabil comutatoare acționate-touch pentru lumini. În acest caz, comutatorul tactil asamblat pe placa de metal a dispozitivului electronic este declanșat (când lampa este aprinsă). Când un repetate resetează dispozitivul de atingere și lampa se stinge.
La selectarea, stabilirea sau înlocuirea comutatorului în primul rând, trebuie reținut faptul că tensiunea de alimentare și curentul în circuitele de comutare nu trebuie să depășească valorile specificate în corpul său (de exemplu, 6 A, 220 B), un alt comutator se va supraîncălzi, ceea ce poate provoca un incendiu. In umede medii (subsoluri, beciuri și m. P.) Trebuie stabilit întrerupătoare impermeabile (tecile de protecție) speciale. De asemenea, trebuie amintit că comutatorul de obicei, se deschide doar unul dintre firele care duc la un dispozitiv electric (de exemplu, o lampă), iar atunci când curentul în circuit nu este disponibil, firele și dispozitivul în sine să rămână sub tensiune, astfel încât să le atingă părțile metalice Bared este periculos.
Practica arată că nu are sens să se stabilească un comutator rupt (în continuare acesta va dura mult timp), este mai bine să-l înlocuiască cu un nou drept. Noțiuni de bază pentru auto-a instala un comutator nou, trebuie să deconectați mai întâi stația de alimentare corespunzătoare. Numai atunci se poate demonta comutatorul vechi: pentru a deschide accesul la porțiunea sa de contact, deconectați firele de la terminalele lor, și scoateți comutatorul. În acest caz, firele să se îndoaie, astfel încât să puteți vedea în cazul în care acestea sunt atașate; Acest lucru este deosebit de important atunci când instalarea switch-uri cu mai multe poziții.
Exemple tipice ale dispozitivului și montarea comutatoarelor prezentat în Fig. 2 # 151; 5.

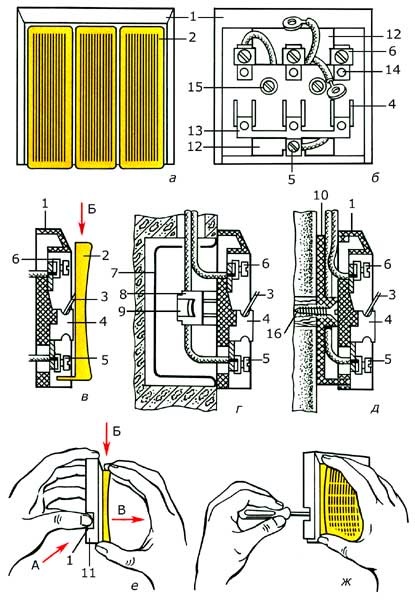

Fig. 2. Proiectare si montare de comutator basculant cu trei poziții.

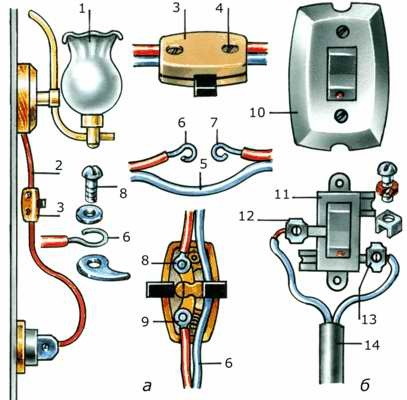

Fig. 3. Comutator cu buton și tastatură acționat, montate pe cabluri (cablu de alimentare) lămpi.
Fig. 3.
Comutatoare cu buton (a) și tastaturi (b) unitate, montate pe cabluri (cablu de alimentare) Lampă:
1 - lampă (BRA);
2 - cordon;
3 - comutator buton;
4 - șuruburi de fixare cele două părți ale butonului;
5 - cablu de alimentare de sârmă netăiat;
6 și 7 - inele pe cablul tăiat conductor pentru atașarea fire la terminalele 8 și 9;
10 - Acoperiți butonul;
11 - unitate cu sistemul de contact;
12 și 13 - șuruburile pentru fixarea firelor la borne;
14 - banda de mascare.
Fig. 4. întrerupătoare cu buton de acționare.
Fig. 4.
Comutatoare cu buton de acționare:
și - o diagramă ce explică principiul acțiunii comutatorului;
b - setarea comutatorului la baza lămpii de masă;
în - etaj comutator cu control picior;
1 - butonul;
2 - lama de contact, pinii de conectare 3 și 4, care sunt atașate la sârmă;
5 - o lamă de împingere;
6 - resort;
7 - o mașină de spălat;
8 - panoul de bază al unei lămpi de masă;
9 - un clip cu șuruburi pentru montarea comutatorului de pe panoul;
10, 11 - deschideri pentru alimentarea firelor Ēntrerupčtorului;
12 - șurub pentru prinderea firului;
13 - bază de locuințe comutator de picior;
comutator de picior - 14;
15 și 16 - fire;
17 - Suport pentru fixarea firelor;
18 - capacul carcasei comutatorului cu o deschidere pentru montarea butonului de apăsare 19. Poziția 1 - poziția inițială înainte de a apăsa comutatorul (deconectat comutatorul arc 6 este întinsă, cuțitul 2 este situat deasupra contactelor). Poziția 2 - poziție după primul buton este apăsat (arcul este comprimat, cuțitul 2 prin acțiunea de împingere 5 în jurul axei 0 întors invers acelor de ceasornic și a intrat în contact 3 și 4). Poziția 3 - poziție după eliberarea butonului (cuțitul a fost în poziția de comutare, arcul este întins). Poziția 4 - poziție după un al doilea buton este apăsat (comutatorul este dezactivat, arcul este comprimat, cuțitul se întoarse în jurul axei 0 în sensul acelor de ceasornic și a ieșit din contact;
Acum, dacă butonul este eliberat, comutatorul revine la poziția sa inițială).
Fig. 5. Comutator cu acționare Pull-cord (underceiling).
Fig. 5.
Comutator cu servomotor (underceiling) Pull-cord:
și - aspect;
b - piesele de comutare înainte cablul de tras (stânga), după ce a fost tras pe dreapta dantelă (dreapta sus) și după eliberarea dantelă (dreapta jos);
în - o diagramă care ilustrează terminalul de comutare la sorbind și eliberând dantelă;
1 - carcasa comutatorului;
2 - dantelă;
3 - fixarea capacului filetat;
4 - orificii pentru montarea comutatorului pe un perete;
5 - o poziție comutator clemă;
6 - axe;
7, 8, 9 - plăci;
10 - cușcă cu o punte de contact;
11 - buloane;
12 - baza de comutare;
13 - gaură filetată;
14 - o parte a arcului de montare;
15 - primăvară;
16 - membru de blocare;
17 - schimbătorul de viteze.
