lumini strălucitoare și costul matrice sparte LED (LED)
(Cum de a activa lumina de fundal cu LED-matrice a unui laptop)
In imagine conectorul pinout placa de control matrice. Avem nevoie doar GND contacte (31,32,33); inwt_pwm (35); dispoff # (36) și LEDVDD (38,39).
Pentru a ilumina necesitatea de a furniza energie (8 la 19 volți) la GND și LEDVDD, precum și concluziile lumina de fundal (inwt_pwm) și luminozitatea (dispoff #) să se alăture împreună și să le prezinte la 3,3 volți.
Pentru a obține 3,3 volți necesare pentru a colecta un stabilizator simplu în cadrul schemei din figura (dreapta). Circuite pot fi achiziționate de la orice magazin de electronice, dar puteți scoate orice unitate de alimentare defectă de la un computer desktop. Avem nevoie de un TL431 Zener, o diodă de siliciu (de exemplu, 1N4148), practic fiecare 1-10 microfarazi condensator și un rezistor 2-3k.
Direct la contactele este uneori dificil de blocare a conectorului, dar cu un tester poate ping constatările de la bord și de a găsi mai multe pad de contact și de lipire picioarele necesare pentru a-l.

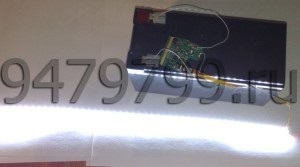

Fotografii lampă obținute:
Și alimentat separat banda cu LED-uri:
Un alt dintre avantajele poate fi observat o umbră slabă: ușor de a lucra un ciocan de lipit.
Cu sinceritate, Michael Grichanov.
