Aici - în același timp - prima și a cincea. Nimic de genul? Dar este o imitație duze de testare grilaj în caz de defecțiune a decodorului ...
Deci, în cazul în care rețeaua este distorsionată duze de testare sub formă de „model geometric“ este, probabil, o consecință a eșecului decodorul de control al selectarea duzelor în cap. Există o singură excepție legată de construcția capului și sistemul rezultat de construire a liniilor de transport în PG «date seriale pentru ... sisteme de încălzire». Aici este o vedere schematică a capului duzei de 0054 luat de la CM:
Rețineți că atât negru și color duzele sunt aranjate în două rânduri.
Un alt detaliu interesant - printre duze colorate au duza 5pl picături și 2njr ...
De fapt, problema punerii în aplicare a „volumului picăturii reglementat“ pentru mine este încă deschisă. Judecând din datele de CMS-uri pe care am acolo, este folosit doar pentru duzele de culoare. Mai mult decât atât, nu toate modelele de GES.
Aici sunt cifrele pentru patru PG:
QY6-0044. i250, I320, I350, iP1000 ...
BK: 320 duze în două linii verticale, 30 pl
C / M / Y: 128 duze în două linii verticale pentru fiecare culoare, 5 pl
QY6-0042. iP3000
BK: 320 duze în două linii verticale (600 dpi), 30 pl (negru pigment pe bază)
Culoare: 256 duze în două linii verticale per culoare x 5 (1200 dpi), 5,5 pl (cyan, magenta, galben) / 2,5 pl (cyan, magenta)
QY6-0059. Ip4200
Negru: 320 duze (600dpi), 30pl (negru pigment pe bază)
Culoare: 256 duze x 6 (1,200dpi), 1 pl / 5PL (cyan, magenta), 2.5pl (negru, galben)
La domeniul de aplicare constantă de GES QY6-0044 scade. Celelalte pentru culoare GES - picătură două valori, dar liniile lor de duză GES QY6-0054 pentru diferite picături, în timp ce QY6-0042 și QY6-0059 toate liniile diferite de duze. Noi GES QY6-0059, în plus, de asemenea, puterea de «1pl» linii de duză redusă.
Dar, se pare că a regla cantitatea de picături într-o duză separată în sine nu este ...
Dar datele privind „de culoare neagră“, toate aceste capete sunt aceleași. Se pare că - ei au același motor de imprimare ... negru a menționat deja marcate. «LS703PA».
Și acum - pinilor QY6-0054 contact cap:
permite semnal de căldură
În ceea ce privește duzele de testare în principal interesate de contact (cupluri) 4 și 11, 9, și 10, 23 și 24, 33 și 39. Trebuie remarcat faptul că întreaga linie de informații GES pentru fiecare culoare, inclusiv negru, la două linii. In unele „modele timpurii de imprimante“ Aceste linii sunt numite. Pare și impare - chiar și ciudat.
După cum sa menționat deja, prejudiciul în interiorul sistemelor electronice de GES nu pot fi eliminate. Precum și nereguli în controlerul imprimantei. Singurul lucru care poate fi eliminat „puțin sânge“ - nekontakty (stânci) sau placa de circuit pe drumul de la partea electronică de imprimantă la cap:
"Break" la 33 mii pini PG ...
... Pe data de 24, duza este realizată dintr-un serviciu de testare, deoarece Mecanicul teste duze de culoare sunt date sub formă de benzi, plăci ...
Ce este interesant despre acest test: două grile - culoarea de bază, și lumină. Dar un mers chiar coloane în celălalt - ciudat ... Poate pentru fiecare pereche de semnale «date seriale pentru ... sisteme de încălzire» merge la o linie de duză, și linii de „mari“ de culoare de duze ciudate și „mici“, chiar ?
Dar moare ... iar problema se manifestă ca îngrijire de culoare. Casetele din partea stângă a barei de culoare ar trebui să fie gri, dar aici le-au dobândit o tentă maronie - o consecință a slăbirii cyan-bine, pentru că jumătate din duza sa nu este de lucru ... dar nu funcționează „printr-un singur“ - și, pe testarea serviciului se poate observa că grila superioară - cyan, a pierdut chiar și duza, iar cea mai mică - lumina cyan - ciudat. Dar el și pe de altă culoare, deoarece au fost reduse de două ori rezoluție, DPI, și alte culori - nr. Prin urmare, efectul aparent al unei defecțiuni: nici o distorsiune în formă de semifabricate, bare, pauze, dar numai „grija de culoare“. Apropo, atunci când astfel de probleme se întâmplă cu culoarea neagră, proprietarul imprimantei, în general, poate să nu acorde o atenție la ea - imprimare negru devine gri închis, și este încărcat la „nu foarte cerneală neagră ...“
La rupere de contact al 17-lea, așa cum ar fi de așteptat, imprimanta a emis o „listă albă“; împreună cu 25 + 26 lipsesc cerneluri colorate de imprimare; „Nu setați GES“: dar când faleza 32 + 40 a dat o indicație a imprimantei. Și cred că va fi plecat negru. Ca ipoteză - în aceste contacte alimentat, de asemenea, elemente care determină prezența PG în imprimantă.
răspunde în mod similar cu ruperi pe „pini de semnal“, iar celălalt cap de linie, cu toate acestea, există nuanțe asociate cu punerea în aplicare a unui mecanism doar picătură de volum variabil.
Deci, din punctul de vedere al „reglementat scăderea unui volum de“ mecanism în primul model în cap de linie, el pare nu este reglementat. În capul QY6-0054, în conformitate cu desenul de mai sus a CM este responsabil pentru această duză diferite pe același amplasament. Și aici, la „modele de top“, în prezența unei singure rezervoare de cerneală de culoare au fost site-ul de două duze. - una pentru culoarea primară, celălalt - pentru lumina-bine. Cu toate acestea, numai pentru magenta și cyan. Galben și a rămas o platformă ... Deci - Contacte de transport de masă Ip4200:
Cap de alimentare unitate de 24V
Și acum câteva exemple de duze de testare cu defecțiuni evidente electronice în PG:
Există, în general, - jumătatea superioară a liniilor negre nu este un grilaj în partea de jos - printr-o ...
Nr-cyan și jumătatea de jos a liniilor ...
Și acest lucru este (de exemplu, stânga) de testare duzele capului de imprimare, care de sus, i455. Cerneala diluată de spălare, dar liniile raznoyarkost clar vizibile.
Se pare că căutarea vina în afara capului (sau locul în care sunt generate semnalele «date seriale pentru ... sisteme de încălzire» ... și aici, de altfel, mă întreb în cazul în care acestea sunt formate pot chiar -.?. În computer, conducătorul auto) nu are sens decât în cazul , atunci când grila este imprimat cu duze de testare „umflaturi“ pe întreaga sa înălțime. Sau atunci când acestea sunt complet absente, luând în considerare exemplul de realizare specifică a performanței GES.
Aici, pe asta. Poate că ar fi posibil să se termine. Ei bine, cu excepția faptului că se concentreze atenția asupra faptului că, din păcate, în experiența mea, chiar și atunci când distorsiuni sub formă de bare «date seriale pentru ... sisteme de încălzire» deschise a fost întotdeauna în cadrul PG. Nu noroc, nekontaktov afară GES nu este prins niciodată. Deși, mai e ceva:
Acesta este un exemplu al duzelor de testare de imprimare duzele înfundate pad negru. „Model geometric“ aici și nu miros.
Obstrucția, de altfel, foarte mici ...
Și acest lucru este - pare a fi destul de duze de testare decente. Numai bukovki cumva suspect mutat pe verticală. La dreapta - mostra de imprimare în acest test.
Faptul a fost că prin schimbarea regula, am început să testeze direct două imprimante USB. Al doilea tip, și non-Canon a fost. Canon-un dar de imprimare normală a fost restabilită numai după eliminarea din sistem a tuturor celorlalte imprimante și reporniți sistemul.
Dar o astfel de test de duză (de exemplu, pe partea stângă) este obținut, care este suficient de stabil dacă Model de test Imprimarea de instrument general pus în coada de imprimare. Ei bine, asta este executați o imprimare de imprimantă, indiferent de oricare dintre, să zicem Word-bine, și în timpul imprimării de imprimare, de asemenea, alerga de la Tool-și ...
3. Ceva despre structura PG și mecanismul de imprimare.
... și apoi am constatat că nu au aspectul normal al imagini de GHGs. Nr ...
Patru din plastic „cuier“ atașați pad, pad bucla de jos este, de asemenea, lipit de corpul de etanșare. Placa ceramică este atașat la partea de jos două șurubul carcasă. Dacă totul este frumos, cuibărită - mecanism de imprimare și de locuințe sunt ușor separate. Este necesar să trageți ușor ceramică, și încercați să nu îndoiți bucla. Și lăsați-l la un unghi drept față de ceramică ca în cazul în care mecanismul de imprimare încă așezat pe caz.
Trebuie să spun că am studiat structura GES QY6-0044, am avut o pereche de „mort“, dar diferențele de alte GHGs din ea „cantitativă“: dimensiunea corpului și numărul de celule de la rezervorul de cerneală, de exemplu. În ceea ce privește tehnologia, ei ... la fel ...
Aici ei sunt - mecanismul de imprimare și, în fundal, corpul. Pe partea verso a plăcii de contact - singurul „element de articulat»: cap EEPROM. Restul componentelor electronice - acolo - pe site-urile duze.
N-am vrut să demontați GES, precum și nevoia de construcții nu a fost: acestea sunt spălate cu ușurință și fără demontarea ... Dar, odată ce a avut. Una dintre primele surprize apoi - prin găurile din ceramica se poate observa că siturile duze de acoperire ... strălucește.
Viziunea mea (uimitoare înainte de a) timp de șase ani, ca puțul sa așezat în jos și a considerat site-ul „lângă“ duzele am devenit mult mai târziu ...
Iată un alt „unghi“: stânga mecanism de imprimare la partea de sus - acea parte a corpului pe care este fixat. Imediat și guma de etanșare.
Dacă te uiți în carcasă (în cazul ceramicii montate) au piesă intermediară. Aici este rupt, iar sonda este făcută vizibilă ca „țeavă“ de la filtrul la duzele de cerneală. Secțiune transversală a unui decente, murdărie se acumulează nicăieri ...

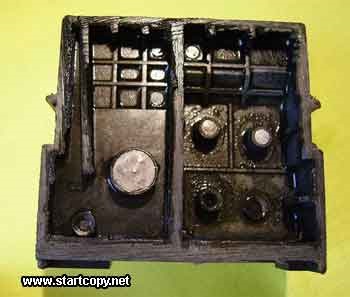

Și aceasta - filtrele de intrare. Partea superioară a carcasei tăiate împreună, așa că este cel mai bine văzut. garnituri din cauciuc sunt îndepărtate, și un cyan-filtru și îndepărtat.
Filtru negru - ochiurilor de plasă ...
... dar filtrul de culoare - ceva din fibre, mai dense decât grila. Ei bine dimensiunea picăturii este, prin urmare, și duzele ...
... înfunda gravă GES am întâlnit doar de câteva ori. Ambele ori se clătește ușor duză: din ac insulină ceramică spălare gaura de pompare, pentru a spăla canalul site-ului, apoi - metoda uzuală de înmuiere de pompare. Dar filtrul - și nu a cedat. Decât pur și simplu nu am încercat. Dându-și seama că a primit un alt cadavru pe partea din spate acetonă „davnul“. Primele câteva momente de acetonă „nu a mers“. Apoi - ca pluta a zburat - vânzare ușor. Dar nu a fost posibil să se stabilească rezultatul. Nu ... doar la fel prin suflarea de aer sau apă ... acetona se evaporă - filtru „închis“. Dar corpul de plastic - se dizolvă în contact cu acetona ... Așa că am rupt un filtru de culoare, uite, pot exista altceva acolo ...
Nu face nimic. Ca un prieten de-al meu - o țeavă, în toaletă.
Aici „1“ săgeți indică secțiuni arse de etanșare și penei în apropierea zonelor colorate ... „2“ - vizibile prin traseul de întunecare - cerneala ajunge pe partea din spate a buclei ...
Aici - „1“ este o zone arse pe partea verticală a capului buclei. Acest lucru este să se asigure că, după „îndepărtarea buclei“, cu capul, în cazul în care întunecând interior, am găsit acest lucru:
(... Ei bine, cum ar fi traseul off și „aruncat înapoi“. A fost lipit strans ...)
Izolație din interior este distrus, fire putrezit, stratul de adeziv prea ... în cazul în care mlăștinoase ... Distrugerea, destul de ciudat, se aflau în fața zonelor colorate în număr tot mai mare.
Și acest lucru este - o vedere „apropiat“ al penei la locul de cele mai mari daune.
Apropo, pe bucla verticală burnouts părții prezentate mai sus, este, de asemenea, o consecință a umezelii de pe partea inferioară a buclei.
De aceea, eu cred că PG nu pot fi spălate prin cufundarea în duzele de spălare. Chiar și "2-3 mm". , Umiditatea este necesar să se scurge, și a aruncat-o din „capilare“ nu va fi ușor în cazul în care stratul de adeziv este spart. Da, și izolare pe interior arată ca și în cazul în care nu sa ...
... Și acum, uita-te la zona din apropierea duzei:
(Vreau doar să te avertizez. Am fost atat de multumit de aceste imagini, care sunt puțin probabil să reziste repetițiile ... Dar scara unui microscop a fost posibil pentru a elimina ...)
Deasupra - sol negru, pe dreapta - cele trei culori ale site-ului. Săgețile indică limita dintre recurente „herringbone“ pe marginile fiecărui site. Banda de culoare închisă în planșa de mijloc - canal la care cerneala pătrunde prin găurile și ceramică, și care intră în duza ...
Pe zona neagra au similar, dar fiecare culoare este închisă printr-o placă transparentă, în care sunt formate deschiderile. În partea de jos (pe o imagine) din rândul inferior al platformei - deteriorări vizibile la „e-tubulatura“ de duze ... De câteva ori am dat peste cap, în care au fost lipsesc plăcile, de cerneală atunci când încercați să le împingă „prin duzele“ curgea un flux. Dar, cu negru nu sa întâmplat acest lucru.
Ei bine, aici este - o „perioadă de“ pomi de Crăciun (marginile sunt marcate prin săgeți „1“) ... Cred că, dungi verticale, descrește treptat, în lungime de la începutul până la sfârșitul „perioadei“ - conductorii de încălzitoare electrice. O lungime diferită - bine, „cabluri“, astfel făcut. Dacă perioada corespunzătoare numărului 16 duze în linie. 32 - în dublu exemplar. „Perioada“ la site-ul 10. Duzele 320 în două linii. Toate CM.
Și ceea ce este dimensiunea de matrice de duze de duze negru la test? 32h10 ...
Un ciudat - duza marcat de săgeți „2“ - patru în fiecare linie. Configurația conductorilor, astfel încât „perioada“, în grup, nu există nici una. Dar există la celălalt capăt al liniei. Ie de fapt, duzele din linia - 168. Interesant, acestea nu au fost incluse în SM duzei utilizate pentru imprimare? Duza le testa, se pare, nu există nici o ...
Uite - liniile de duze sunt deplasate orizontal, în cazul în care linia de a combina, unul dintre duza va fi între celălalt. Cred că, atunci când imprimați un test grilaj ambele cu același nume sunt duze ale tuturor grupurilor se deplasează la rândul său, de la liniile pare și impare ...
Și - fragmente de zone colorate. Aceste 16 duze din grup, precum și grupuri din linia 4, numai atunci iata cele 128 de duze din 2 linii. Și apoi există în plus. Adevărat, două pe fiecare capăt al liniei. Un total de opt zonă ... Săgețile galbene din nou a marcat granita ... căptușelile.
... și din nou grupul duza negru. Aici, în această imagine este văzută în mod clar „granița“ dintre grupurile adiacente. Pe linia de creasta ... Aceasta este linia cu nervuri - adică, eu nu fac dacă încălzitoarele?
Asa ca am chemat pentru un grup - element de bază. Formată, și apoi, din cărămizi, stabilit linia de ..., mecanismul de imprimare pad.
Și aici este eticheta: aceasta este un site negru QY6-0044 (I320 ... iP1000)
... iar acest lucru este un site negru QY6-0049 (IP4000)
Și aceasta - culoarea generală de marcare site-uri din QY6-0044. În fotografie de grup în care săgețile marcate, este în colțul din stânga sus ... Dacă te uiți atent, ... pe alte capete, marcajul de pe culoarea nu a fost găsit. Poate rău cautati?
În aceeași fotografie „toate colorate cu săgeți“ văzut exact aceste leziuni ...
- pe coperta, se pare, purta ...
- și apoi fisuri marginea ...
- Nu dacă duzele înfundate?
... Văzând că pe o serie de duze poate „calcula“ o duză specific în zonă, într-un fel am decis să încerc să curățați duza înfundate ... când stabilitatea nu imprimă una sau două ... trei ... greu să se spele - clatiti tot prin restul „sute-friendly“ ...
... Ei bine ... site-ul duza negru ... păr ...
Ei bine, este - în sfârșit - o vedere a zonei colorate în lumină „cu iluminare din spate“ ...
Aici, probabil, și asta e tot ce am vrut să arăt ... despre cele mai multe GES ... imprimante mele preferate Canon.
