matrice LED MAINI PROPRII

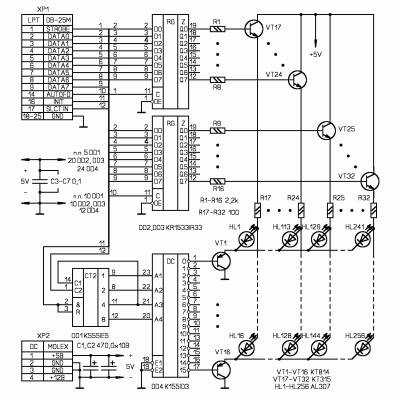

matrice LED asamblat pe placa de circuit imprimat cu două fețe pe care sunt aranjate toate elementele de circuit, LED-urile sunt asamblate într-o matrice. La montarea dispozitivului trebuie mai întâi unsolder toate componentele, cu excepția LED-urilor. Apoi, instalarea primului rând de LED-uri în registre paralele. Pentru LED-urile sunt toate pe un singur nivel, trebuie să utilizați plastic sau carton cu bandă 1 mm grosime și dimensiuni 12h130 mm, care se introduce în timpul asamblării între picioarele LED-urilor servește ca limitator și între LED și placa. Apoi rulați programul și monitorizează starea de sănătate a LED-urilor instalate. Apoi, montat al doilea rând, etc. Este necesar pentru a avertiza că orice instalare și conectare - conectori de deconectare, ceea ce este inacceptabil atunci când computerul este pornit, aceasta poate duce la defectarea portului LPT, precum și în calculatoare moderne, acestea sunt integrate în placa de bază, atunci soarta sa este sigilat. Matricea de proiectare LED dorit utilizarea LED-uri de luminozitate mare.

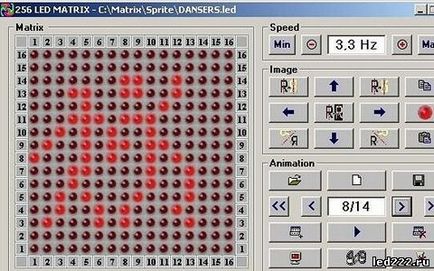

Programul a fost testat pe computere diferite. Matrix.exe fișier executabil nu poate funcționa de la sine. Pentru funcționarea sa necesită un set sau VB 6.0 sau principalele sale componente (asycfilt.dll, COMCAT.DLL, DLPORTIO.dll, msvbvm60.dll, oleaut32.dll, olepro32.dll, VB6STKIT.DLL, comdlg32.ocx, MSCOMCTL.OCX , MSCOMM32.OCX, stdole2.tlb). În principiu, în mediul VB poate face un program de instalare completă. Dlportio.dll bibliotecă trebuie să fie copiat în folderul Windows / System. Software-ul a fost acordat o atenție deosebită. Pentru comoditatea programului operatorului emulează o matrice cu LED-uri virtuale, în cazul în care aveți posibilitatea să faceți clic pentru a activa sau dezactiva LED-ul dorit și să producă pe întreaga matrice de manipulare dorită.
