Bună ziua dragi cititori site-ul sesaga.ru. Vom continua să vorbim despre cum să se conecteze la sol. În a doua parte a acestui articol am analizat sistemul de legare la pământ TN-S și TN-C-S. Am descoperit avantajele și dezavantajele lor. Astăzi vom continua și să înceapă cu un sistem TT de legare la pământ.
4. Sistemul de legare la pământ TT.
Sistemul CT - un sistem în care un gol la interior neutru transformator de putere la pământ, și părțile conductoare expuse ale instalației sunt fundamentate cu ajutorul unui dispozitiv de împământare independent electric al transformatorului de alimentare cu pământare neutru.
Acest sistem este proiectat pentru clădiri mobile din metal sau a unui cadru metalic proiectat pentru comercializare stradă și servicii de consum (pavilioane de vânzare cu amănuntul, chioșcuri, corturi, cafenele în aer liber, cabine, dube, etc.). Cele mai populare sistem de CT a început să se adune în casele din sectorul privat.

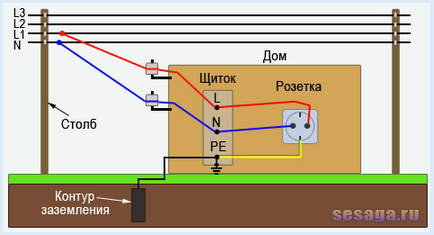

După cum se vede din figură, sistemul CT fază L și conductorii neutru N sunt conectate electric cu PE împământare. Există o buclă de la sol, ceea ce a dus în casă și este conectat la un scut interior local.
Scutul protector conductorul este crescut pe toate prizele, și este furnizat la punctul de atașare a lămpilor de iluminat la sol candelabrele coajă de metal. După cum puteți vedea, sistemul este simplu, dar, de asemenea, are dezavantajele sale.
De exemplu: există o fază de scurt-circuit la „pământ“.
Intreruptorul este puțin probabil să ajute, deoarece rezistența între conductorul de fază și o buclă de la sol privat este foarte mare. Electricitatea care apare între ele va fi foarte mică, iar disjunctorului nu se simte, din moment ce un astfel de curent nu va fi un curent de scurtcircuit.
În cazul în care, cu toate acestea, va fi un curent tip de dispozitiv RCD rezidual. receptiv la curenți de scurgere. atunci acesta va funcționa și va alimenta.
În cazul în care o fază de scurt circuit și salvare zero, lucrător întrerupător și RCD nu reacționează. Prin urmare, sistemul CT utilizează o protecție combinată de acțiunea curentului electric. Și devine un pic mai scump - dar viața este mai scump.
La construirea condiția prealabilă a circuitului de alimentare cu casa folosind cel puțin două întrerupătoare de circuit de tip RCD: o intrare comună și unul în aval de contor. În al doilea rând RCD va duplica primul, caz, în cazul în care prima eșuează.
Schema optimă, în cazul în care casa este împărțit în grupuri de consumatori, și au fiecare grup stabilit RCD lor suplimentară. De exemplu: baie - grup №1, sala de utilitate - un grup №2, camera - Group №3, bucatarie si hol - un grup №4. Luați în considerare ambalajul interior și instalarea tabloului electric principal.
Să considerăm circuitul.
De la 0,4 kV linia „faza“ și „zero“ intră în tabloul principal la domiciliu (MSB) și sunt conectate la intrare QF1 întreruptorului. Ieșirea «fazei automaton QF1“ și «zero» pentru a introduce SW1 contra. și un contor conectat la intrarea de ieșire QF2 - o deconectare tip de dispozitiv RCD. Mai mult, «faza de ieșire QF2“ și «zero» cad pe intrare si QF3 automate de tip QF4 RCD.
QF4 automatelor ieșiri QF3 și fiecare conductor neutru se conectează la N1 său bloc zero sau N2. și conductorii de fază ale acestor mașini sunt după cum urmează:
1.QF3 - fază este conectat la întrerupătoarele de circuit de intrare SF1 și SF2. №1 alimentarea cu energie pentru grupul de consumatori;
2.QF4 - fază este conectat la întrerupătoarele de circuit de intrare SF4 și SF5. №3 alimentarea cu energie pentru grupul de consumatori.
3. Ieșirea QF2 conductorul de fază este conectată la intrarea unui SF3 pod întrerupător de circuit. Aplicați putere la №2 grup de consumatori.
Circuit principal am discutat. Crucea fază secțiune zero și în timpul instalării în unitatea de alimentare utilizează mai mici pătrate 4 (în figură conductorii de alimentare secțiunea evidențiată cu linii groase).
Considerăm acum grupurile de consumatori modul în care alimentat exemplul grupului №1.
Să presupunem că am distribuit automat SF1 furnizează alimentare la priza și iluminarea automată SF2. Să începem cu prize.
Din tabloul principal la cutia de conexiune este prevăzută cu trei conductoare de secțiune transversală sârmă de 2,5 pătrat. Primul viu conectat la ieșirea mașinii SF1. al doilea miez este conectat la blocul N1 zero. iar al treilea de protecție PE conductor este conectat la rampa de împământare. care a lansat o buclă la sol. Astfel, s-a făcut și de iluminat. ci numai o secțiune transversală de iluminare ia 1,5 pătrat.
Și acum, în cazul în care curentul de scurgere are loc într-un grup de consumatori №1, The QF3 de lucru și deconectați alimentarea de la acest grup. În același timp, pentru consumatori №2 și №3 putere va veni.
De la cutia de racord la fiecare orificiu de evacuare și fiecare candelabru face sârmă lor cu trei conductoare. În acest articol, instalarea trase mai detaliat.
Acum, analiza №2 grup.
Intrare SF3 faza întrerupător alimentat de sârmă, care este luată de la ieșirea mașinii QF2 comune. si nulul vine cu bloc N. zero,
Ca o regulă, un grup echipament astfel sub tensiune, care nu sunt prezentate consolidate măsuri de protecție pentru siguranța electrică. Și dacă există un curent de scurgeri, QF2 de lucru. dar în acest caz, se va opri din puterea totală de 220 de volți, adică, a tuturor consumatorilor.
Și un pic mai mult despre echipamentele de siguranță:
QF2 - întrerupător de circuit cu scurgere de curent de 300 mA;
QF3. QF4 - dispozitiv de declanșare a curentului de scurgere la 30 mA;
SF1. SF4 - întrerupătoarele în prizele - 16 amperi;
SF2. SF5 - automate pentru iluminat - 10 Amperi;
SF3 - de exemplu, pentru consum de mare putere - 25 amperi.
Numai odată cu apariția GOST 30339-95 / GOST 50669-94 și SAE-7 posibilitatea de a utiliza sistemul TT. dar până atunci a fost interzis. Dar, în EMP există restricții privind utilizarea sistemului TT împământare:
7.1.59. Putere tensiune electrică de 1 kV, de la sursa neutru la pământ sol și la părțile conductoare expuse folosind împământare nu este conectat la (sistem CT) neutru este permisă numai în acele cazuri în care nu pot fi asigurate condițiile electrice din sistemul TN. Pentru protecția împotriva contactului indirect în instalațiile electrice trebuie să fie îndeplinite astfel de automate de putere-off la RCD aplicarea obligatorie. În acest caz, condiția trebuie să fie îndeplinite:
Raia
