spațiu încălzit în aer liber este o caracteristică esențială de confort și comoditate în casă. Sistemele de încălzire prin pardoseală au fost mult timp instalat cu succes și utilizat în combinație cu termoficare.
O cooperare strânsă și activitatea a două structuri similare, dar fundamental diferite, este posibilă numai prin utilizarea unui dispozitiv cum ar fi o unitate de amestecare pentru încălzire prin pardoseală.
simț practic și funcțional pentru a utiliza
Componentele principale ale dispozitivului colector utilizate pentru încălzire prin pardoseală
Setul de încălzire centrală și un dispozitiv de încălzire prin pardoseală poate fi reprezentat printr-un număr de elemente structurale. Nodurile principale sunt următoarele: un cazan de încălzire, radiatoare de încălzire, circuitul de încălzire centrală pardoseala (cald) circuitul de fluid de transfer de căldură (rece).
Cazanul încălzește lichidul de răcire la minimum 70 ° C și maximum 95 ° C, dar în funcție de croitor și cerințele sanitare suprafața podelei nu trebuie încălzită peste 31 ° C. Atunci când dispozitivul de protecție și stratul de nivelare șape, această valoare poate fi crescută, dar încă nu trebuie depășească 50-55 ° C.
Aceste cerințe și reglementări împiedică utilizarea lichidului de răcire direct la circuitul utilizat pentru încălzire prin pardoseală, deoarece temperatura apei este prea mare. Având în vedere acest ansamblu se amesteca cu si este folosit pentru încălzire prin pardoseală, a cărui funcție principală este de a reduce temperatura de tur a elementelor de încălzire de încălzire prin pardoseală.
reducere a temperaturii se produce datorită amestecării unui flux fierbinte de fluid care vine din cazan și radiatoare, cu așa-numita „linie de retur“ rece. Ca rezultat, fără a afecta alte elemente de circuit în circuitul este alimentat de răcire, răcite la valorile dorite.
Utilizarea unei unități de amestecare este necesară numai în cazul utilizării circuitelor de joasă temperatură, utilizate pentru încălzirea clădirilor, în cazul în care cazanul este utilizat exclusiv pentru încălzirea lichidului utilizat în sistemul de încălzire prin pardoseală. În alte cazuri, utilizarea mixerului este necesară.
Avantajele și beneficiile utilizării

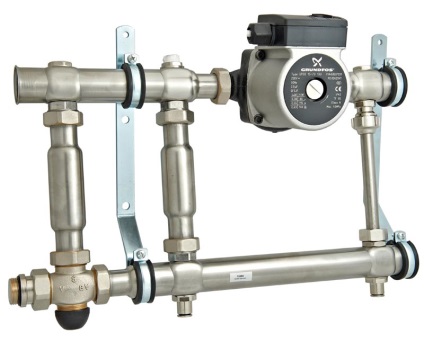

Ansamblu de amestecare, pentru încălzire prin pardoseală de către compania Thermotech pentru conectarea sursei de căldură cu temperatură ridicată
Activarea unității de amestecare într-un spațiu comun de încălzire și sistemul de încălzire nu este doar o măsură necesară, dar aduce o serie de avantaje practice.
Prin caracteristicile avantajoase ale site-ului includ:
- Siguranță - un sistem în care există un amestec de circuit de cald și rece, reduce sau elimină complet riscul de supraîncălzire a elementelor de încălzire, precum și ca urmare a arsurilor și a altor probleme de sănătate.
- Economic - utilizarea Termomixer în sistem „pardoseală caldă“ ajută la reducerea consumului de energie electrică cu până la 25-30%.
- Igiena - datorită suportului continuu al sistemului de îngrijire set de temperatură nu cauzează disconfort. Curățarea umedă are loc cât mai curând posibil, suprafața podelei se usuca rapid, care împiedică apariția mucegaiului și a mucegaiului.
- Durabilitate - toate elementele cheie de design sunt realizate din materiale avansate și acoperiri. durata de viață minimă a părții de uzură mai mult de 45-50 de ani.
Conectarea diferiți senzori și actuatoarele permite setarea configurație în care temperatura de încălzire a lichidului de răcire din contor va fi ajustată, în funcție de schimbările de temperatură, la exterior.
Principiul lucrărilor de construcții
O realizare a două căi în secțiune
Principiul general de funcționare pentru toate tipurile de seturi de amestecare pot fi reprezentate după cum urmează: fluxul de căldură lichid de răcire se deplasează de-a lungul conturului și „se sprijină“ în colectorul. în cazul în care este o supapă de siguranță echipată cu un termostat sau temperatură de performanță de îndepărtare a senzorului.
Când detectarea de temperatură ridicată a fluidului produs deschiderea clapetei prin care un curent de lichid de temperatură mai joasă. Cu alte cuvinte, un amestec sau se amestecă cu fluidul rece la un cald (sau invers).
Mai mult, pentru a atinge valori necesare temperaturii are loc încetare automată a alimentarea unui lichid fierbinte, prin închiderea supapei corespunzătoare.
amestecare de asamblare nu servește numai ca un regulator de încălzire a temperaturii lichidului de răcire, dar, de asemenea, să asigure circulația în sistem. Funcționarea generală a ligamentelor „amestecare-feed“ de lichid va fi realizată prin funcționarea următoarelor elemente:
- Supapa de siguranță - este implicată în procesul de furnizare o anumită cantitate de lichid de răcire fierbinte. Volumul depinde de temperatura, care trebuie să aibă loc după amestecarea lichidelor.
- Pompa de recirculare - un dispozitiv cu cheie care asigură circulația lichidului de răcire, și mișcarea circuitelor de sistem, în care există o încălzire uniformă a spațiului podelei.
În plus față de aceste elemente în lucrările de construcție și montaj pot include: sistem de by-pass protejează împotriva supraîncărcării, aer, diferite de drenaj și clapele suprapuse. Prezența unui element depinde de scopurile și obiectivele impuse mixer.
Montarea unității de amestecare realizată întotdeauna înainte de intrarea în circuitul de încălzire prin pardoseală, dar locația imediată nu este strict reglementat. Asta este, se poate face, atât în imediata apropiere într-o cameră cu încălzire prin pardoseală, precum și într-un cazan special echipat.
Diferențele structurale între diferitele tipuri de sisteme
Informații generale despre vane cu două și trei căi
Diferența fundamentală în funcționarea amestecarea diferitelor componente este de a folosi diferite tipuri de supape de siguranță. Cele mai frecvente sunt două tipuri de două și trei căi.
Cele două căi (alimentare) Supapa are un cap termostat special cu senzor de tip fluid, care preia și pe baza datelor primite se controlează debitul de lichid de răcire fierbinte.
Ca rezultat, amestecarea are loc pe principiul că, atunci când o temperatură rece a lichidului de răcire cu circulație continuă ( „retur“) a servit lichid fierbinte de la cazanul de încălzire. O astfel de confuzie nu se încălzește podeaua să se supraîncălzească și crește durata sa de viață. Datorită lățimii de bandă joasă cu două căi de încălzire supapă se realizează fără probleme, fără șocuri și suprasarcini.
Folosind două sensuri valvele se preferă, în special atunci când este încălzit un aparat pentru pardoseală o suprafață mică. Cu o suprafață mai mare de 200 m2, utilizarea unui astfel de element nu este justificată.
supapă cu trei căi este unul combinat, care joacă rolul de a supapei de alimentare și supapa de echilibrare. Principiul de funcționare este opusă elementului anterior, adică în amestec cu un fluid de transfer termic fierbinte de la rece fluid „linia de retur“.
O astfel de construcție este adesea echipat cu elemente de acționare conectate la un dispozitiv termostatic, care se reglează temperatura de încălzire sub valorile temperaturii exterioare.
fluid feed interior cu trei căi supapa este controlată de poziția clapetei, care este dispus la un unghi drept între țeava vine din cazan și „linia de retur“. Reglementarea poziției se face în orice mod convenabil, în funcție de raportul dorit de fluide.
Privire de ansamblu asupra principiilor de funcționare a supapei cu trei căi
valve cu trei căi sunt dispozitive mai versatile, care sunt necesare pentru a instala în diferite controlere de sistem meteo, atunci când instalați prin pardoseală pe o suprafață mare și cu un număr mare de sisteme de circuite de încălzire.
Printre dezavantajele acestor dispozitive pot fi identificate după cum urmează:
- Riscul de tepi bruște de temperatură atunci când volumul de intrare a lichidului de răcire fierbinte prin asamblare suficient de mare în comparație cu lichidul de „linia de întoarcere“;
- supapă de capacitate mare, chiar și modificări minore ale poziției valvei poate conduce la o creștere semnificativă a temperaturii de încălzire.
Utilizarea de controlere dependente de vreme ajută pentru a obține parțial sau complet scăpa de aceste probleme. Prin reducerea temperaturii exterioare sau o bruscă a vremii nefavorabile, senzorul se resetează și pentru a stabili cel mai eficient temperatura camerei. Acest lucru este valabil mai ales pentru o suprafață mare, chiar și atunci când răcire la 3-5 ° C poate duce la condiții incomode în interiorul clădirii.
Un argument suplimentar în favoarea „automatizare“ este faptul că citirile are loc la fiecare 20-60 de secunde, iar în cazul în care valorile reale nu sunt calculate, cu acuratețe și lin reglează poziția clapetei de accelerație.
Diferite variante ale nodurilor circuitului de amestecare
amestec de aparate cu ansambluri prin pardoseală depinde în mare măsură de componentele utilizate și pot fi efectuate în conformitate cu diferite scheme. Ca un exemplu, schema propusă de compania italiană Valtec.
Produsele producătorului îndeplinește cerințele ridicate. Următoarele machetele au fost trase ingineri Valtec și a recomandat pentru utilizare, în special atunci când se lucrează cu mâinile lor.
Nodurile de circuit de comandă manuală și automată pentru o suprafață de cel mult 20 m2
Pentru a lista schema de clasificare a nodurilor, începând cu cele mai simple, utilizate într-o zonă mică:

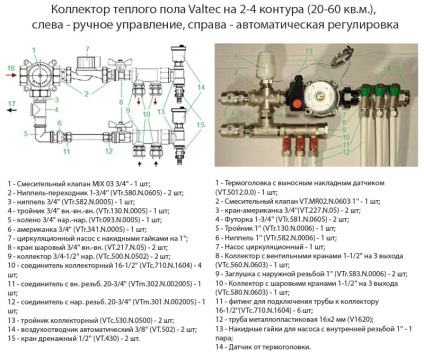

- Suprafață mai mică de 20 m2, cu un singur circuit, metoda de reglare - manuală. Conectarea 6 -soedinitel cu țeavă de plastic, 10 -Hot circuitul 11 - "retur". Acesta este modul cel mai simplu și accesibil pentru a conecta încălzire prin pardoseală. În plus, puteți seta aeratorul, iar intrarea și ieșirea sistemului este montat supape cu bilă;
- Zona de 20 m2, cu un singur circuit, metoda de reglare - cu ajutorul capului termic automat cu un senzor extern. Racord: 1 - termostatic valva este montată la robinetul cu bilă (3), 5 - bucla hot 6 - „retur“, 18 - pompa spre vana de amestec, 12 și 22 - sistem de buclă „pardoseli calde“. Ca și în cazul anterior, este posibil să se conecteze un aer de purjare automată;
Nodurile de circuit de comandă manuală și automată a pătrat până la 60 m2
Mai multe informații detaliate cu privire la tehnologia caldă de instalare podea de apă, puteți citi într-un material special, care spune despre cerințele și modul de instalare a sistemului.
