turbine eoliene axiala care ruleaza pe magneților au fost mai întâi în masă produse în țările occidentale. Și nu a fost produs din fabrică, și rodul muncii de masterat de garaj locale care s-au pus în slujba fenomenului de levitatie. Popularitatea gravă este un astfel de model de moară de vânt obligat să distribuția masei și costuri reduse a magneților. Treptat, componentele și sistemele de fabricație a început să se răspândească în întreaga lume și este acum o turbină eoliană magnetic axial câștigă recunoaștere în vastul românească. Ceea ce urmează descrie secvența crearea unuia dintre cele mai de succes modele ale morii.
Procesul de creare a rotorului

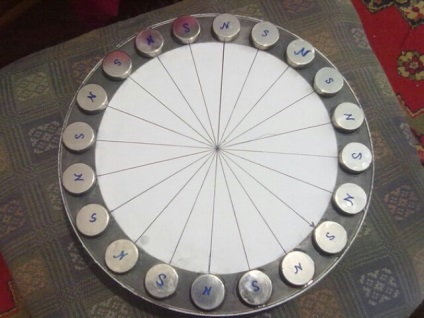

Magneți ar trebui să fie amplasate în considerare alternanța polilor la fel cât mai exact posibil, dar înainte de a continua cu eticheta lor, trebuie să creați un șablon de hârtie sau de a trage o linie împărțirea discului în sectoare. Pentru a nu confunda polii, făcând un semn pe magneți. Cel mai important - să îndeplinească următoarele cerințe - acei magneți, care sunt opuse unul altuia, acestea trebuie să fie transformat în diferite poli, care este atras.
Magneții sunt lipite pe disc utilizând super-lipici și turnat. De asemenea, trebuie să facă bordyurchiki pe marginile discurilor și la centrul lor, sau bandă de lichidare, sau forma din plastilină, pentru a preveni răspândirea.
Faza - care este mai bine - trei sau unul?
Multe ventilatoare aparate electrice urmează calea de rezistență minimă și să nu deranjeze, opta pentru un stator cu o singură fază pentru o turbină eoliană. Cu toate acestea, ea are o caracteristică neplăcută, nivelare ușurința asamblării, - o vibrație în stare încărcată, din cauza volatilității curente de întoarcere. Deoarece amplitudinea statorului salt, - atingând un maxim atunci când magneți din neodim sunt dispuse deasupra bobinele, și apoi se încadrează la un nivel minim.
Dar, atunci când generatorul se face printr-un sistem cu trei faze, atunci nici o vibrație, iar generatorul de energie eoliană-are o valoare constantă. Motivul pentru această diferență constă în faptul că curentul care se încadrează într-o singură fază, în același timp crește în alta. Și, ca urmare, turbine eoliene care funcționează într-un sistem cu trei faze poate fi mai eficient și cu 50% mai mult decât exact la fel, dar foloseste sistem monofazic. Si cel mai important - încărcate cu trei faze generator de vibrații previne, prin urmare, catargul nu reprezintă un motiv de plângere pe turbina eoliană în autoritățile de supraveghere detractorii printre vecini, deoarece nu creează un zumzet enervant.

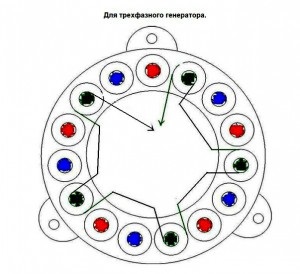

O metodă de a realiza înfășurarea motorului eolian bobina stator

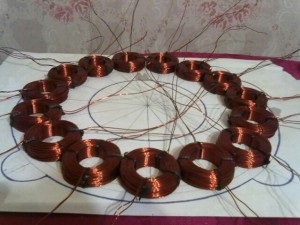

Bobinarea ar trebui să fie posibilă cu fire mai groase, pentru a reduce rezistența la acestea. Acest lucru se poate face pe o mandrină sau o mașină de casă.

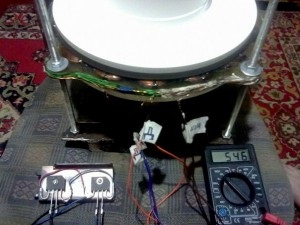

Pentru a înțelege care este potențialul de putere un generator, rotiți-l de la o bobină, ca, în funcție de cât de multe sunt instalate magneți neodim și ceea ce grosimea lor, această cifră poate varia în mod semnificativ. Măsurată fără sarcină la viteza necesară. De exemplu, în cazul în care generatorul la 200 rotații pe minut asigură o tensiune de 30 V, având o rezistență de 3 ohmi, din 30, pentru a scădea 12 (tensiunea bateriei), iar rezultatul - 18 împărțit la 3 (rezistență în ohmi) se obține 6 ( amperaj), care va merge de la generatorul de vânt pentru a încărca bateria. Cu toate acestea, în practică, din cauza pierderilor în fire și puntea de diode, componenta reală, care va produce un generator axial magnetic va fi mai mică.

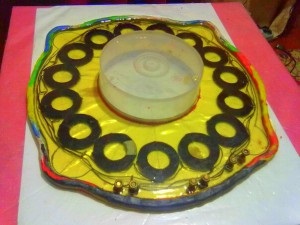

Grosimea statorului trebuie să fie aceleași ca și magneți. Forma de obicei placaj, pentru rezistența bobinei și le pune pe partea de sus din fibra de sticla, si este umplut cu rășină epoxidică. Pentru a preveni adeziunea rășinii pentru a forma ultima lubrifiat cu orice grăsime sau de bandă utilizată. Firuri retrase anterior în exterior și legați unul de celălalt, capetele fiecărei faze este apoi combinat cu un asterisc sau triunghi.
Catargul pentru turbina eoliană
Mast pe care se află generatorul, este posibil să se facă o înălțime de 6 metri și mai mult, cu atât mai mare, cu atât mai mare viteza vântului. Sub aceasta ar trebui să sape o groapă și se toarnă beton de bază și să întărească conducta, astfel încât turbina axială vânt magnetic, realizate manual, pot fi ridicate sau coborâte. Acest lucru se poate face cu ajutorul unui dispozitiv de ridicare.
șurub moară de vânt
Acesta este realizat din tuburi de PVC, a căror optimă pentru acest diametru - 160 mm. De exemplu, turbina eoliană, care funcționează pe principiul levitatiei magnetice, cu un diametru de doi metri și șase lame la o viteză a vântului de 8 metri pe secundă, este în măsură să furnizeze putere la 300 wați.
Cum de a crește puterea turbinei eoliene?
Pentru vânt pot fi folosite magneți de ridicare de putere a turbinei. Pur și simplu pe magneți, care au fost deja instalate pentru a lipi una mai aceeași sau mai subțire. O altă metodă se bazează pe instalarea unei miezuri elicoidale metalice, - plăci de transformator. Acest lucru va consolida magnitopotoka în bobina, cu toate acestea, se produce o ușoară lipirea, care, cu toate acestea, nu se simte elice cu șase palete. Pornirea unei turbine eoliene cu vântul în m 2 / s. Prin utilizarea generatorului miezurilor primit creșterea puterii 300-500 watt / h la un vânt de 8 m / s. Ar trebui, de asemenea, să acorde o atenție la forma lamelor, - cea mai mică inexactitate reduce puterea.
