Eficiența sistemului de încălzire depinde de mulți factori. Acestea includ fabricarea materialelor și dispozitivelor selectate corespunzător cazanului și profesional pozare conducte charting tevi. Recent, afectează nu numai calitatea muncii, dar, de asemenea, pentru siguranță și durabilitate. Pentru case de țară o zonă mare este sistemul de încălzire prin radiație a unei case private utilizate cel mai frecvent cu propriile sale mâini. Care sunt caracteristicile sale și de ce este mai eficient decât țevile standard de cablare?
Circuit de încălzire prin radiație
Principiul de proiectare este de a oferi circuite individuale, fiecare dintre care este conectat la unul sau mai multe dispozitive (radiatoare, încălzire prin pardoseală, etc.). În acest caz, tubulatura nu este pe perete și pe podea. Sistem de încălzire prin radiație montat în mod corespunzător cu propriile lor mâini are mai multe avantaje:
- Repartizarea uniformă a lichidului de răcire pentru toate instrumentele. De fapt, nici o diferență de temperatură ca într-un lanț daisy - continuarea radiatorului din cazan, mai mică temperatura apei;
- Capacitatea de a regla nivelul de încălzire în fiecare circuit. Pentru aceasta este necesar să se stabilească cu două căi (trei căi) supapă;
- aranjament de încălzire prin radiație permite să efectueze reparații sau lucrări de întreținere fără a închide întregul sistem;
- Reducerea pierderilor hidraulice. Acest lucru se datorează faptului că țevile sunt prevăzute cu o cantitate minimă de conexiuni unghiulare.
Cu toate acestea, radiații aranjament radiatoare are dezavantaje. În primul rând - aceasta poate fi doar două conducte. Este nevoie de fluid caloportor răcit pentru a se amesteca cu fluxul fierbinte pentru a minimiza costurile pentru încălzirea apei și reglarea temperaturii acestuia. Dacă conducta de retur va avea loc separat de bază - setați unitatea de amestecare va fi practic imposibil.
Este greșit să crească puternic în costurile de materiale pentru instalare. Dacă este corectă pentru a face sistemul de stabilire a conductelor, am aflat că aspectul de radiație a sistemului de încălzire va fi mai economic, în unele cazuri.
Pentru a face acest lucru, trebuie să abordeze în mod corespunzător problema creării unei documentații de pre-proiect.
încălzire prin radiație cu propriile lor mâini

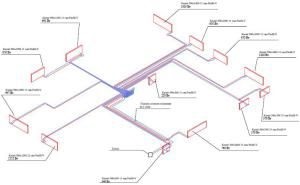

EXEMPLU circuit de încălzire cu fascicul
Este posibil să se facă un desen casă profesional grinzi pentru sistemul de încălzire? Este foarte posibil, dacă aplicăm o abordare cuprinzătoare pentru rezolvarea acestei probleme. Acest lucru va necesita abilitățile de proiectare inițiale (creare de desene de bază), cunoașterea încălzirea substratului. Dacă încrederea în sine nu este - recomandat să se aplice companiei de design specializat.
Pentru cei care doresc să facă radiația unei case private, cu propriile sale mâini sistemul de încălzire, lucrările ar trebui să fie împărțită în mai multe etape:

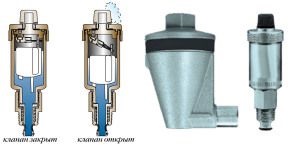

Sângera șurub (aerisire)
Analiza stării spațiilor. Condiția principală pentru amplasarea de conducte este lipsa pardoselii finite. Acesta poate fi echipat numai după construirea de autostrăzi.
Ultimul punct este foarte important, atât pentru formatul standard al conductelor este suficient pentru a stabili un singur ventil de aerisire. În cazul nostru, numărul trebuie să fie egal cu numărul de circuite din sistem. Acest lucru este necesar pentru a fascicul de un sistem de încălzire de origine privată a lucrat bine fără apariția pungilor de aer. Majewski macara este instalat la cel mai înalt punct al conturului. De obicei, acesta este furtunul radiatorului superior.
conducte de distribuire de distribuitor sau de radiații
Scheme simplu rezervor
Elementul principal al sistemului, fără de care încălzire prin radiație a casei nu este posibilă - colector. Acesta este conceput pentru distribuirea agentului de răcire de la linia centrală a circuitului. Pe plan extern, colectorul este un cilindru gol cu o conductă de intrare (ieșire) a apei și a elementelor care conectează circuitele sistemului de conectare.
Pentru fascicul de sistem de încălzire cu două conducte funcționa în mod normal necesită două tipuri de colectori:
- Intrare. Pentru performanțe optime, complet cu pompa și cu două căi (trei căi) supapă direcționale. Pentru funcționarea acesteia din urmă va avea nevoie de un termometru montat în carcasa rezervorului. Primirea de la ea valoarea curentă a temperaturii apei în vana încălzire prin radiație cabluri mixează fierbinte și mediul termic răcit. Astfel, există o reglare automată a căldurii în tuburi.
- Ieșire. După ce lichidul a trecut un ciclu complet al contururilor, ar trebui să meargă înapoi la cazan pentru încălzire suplimentară. Pentru colecția sa stabilit colectorul de evacuare. Pe legăturile sale pot pune dispozitiv de control suplimentar - echilibrare debitmetre. Cu ajutorul lor, fiecare circuit de temperatura apei în structura fasciculului de încălzire a radiatorului poate fi schimbat, reglează conexiunile de lățime de bandă.
La prima vedere, proiectarea sistemului poate face fără colector, pur și simplu prin a face distribuirea prin intermediul Tees. Cu toate acestea, în acest caz, dispunerea radială a sistemului de încălzire nu va funcționa corect. Fără pompe, distribuție și mecanisme de reglementare, există o posibilitate „în jos“ unele circuite - pur și simplu lichid de răcire nu va circula în ele.
Țevi: cerințe materiale
tevi structura XLPE pentru încălzire
Ce țeavă se recomandă să selectați instalarea sistemului de încălzire prin radiație cu propriile lor mâini? Există mai multe criterii de determinare a calității operațională și tehnică a viitoarei autostrăzi. Punctul de plecare poate fi considerată ca stabilirea condițiilor - conductelor sunt montate într-o sapa de ciment sau de acoperire decorativa podea de lemn.
Specificitatea ouatului acestor linii este nevoia de țevi de îndoire, care de multe ori colțuri nu sunt egale cu standardul. Prin urmare, se recomandă să se utilizeze un material suficient de flexibil pentru a evita un număr mare de articulații. Cel mai bun lucru pentru sistemul de încălzire prin radiație a unei case private corespunzătoare din polietilenă reticulată.

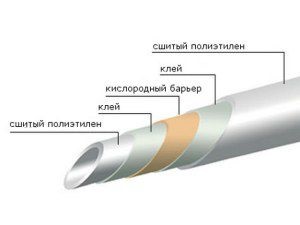

Structura de țeavă a stratului de polietilenă reticulată trebuie să fie etanșe.
Acest lucru este obligatoriu, deoarece fără ea polietilenei va permite molecule de aer îmbogățind lichidului de răcire. Ca rezultat, suprafața interioară a radiatorului și schimbătorul de căldură al cazanului va progresa procesului ruginire. Materialul trebuie indicat pe modelul de încălzire radială.
În plus, alegerea de conducte trebuie să acorde o atenție la următorii factori:
- Pentru colectarea de cabluri caracterizate prin utilizarea tuburilor cu diametru mai mic pentru bucle decât secțiunea transversală totală a conductei de alimentare cu. Dimensiunea optimă este de 32 sau 24 mm;

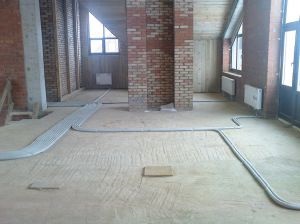

- Asigurarea protecției împotriva șocurilor mecanice. Conducte de radiații de încălzire casa, pus pe podea, umplut cu sapa de ciment. În timpul acestei este necesar să se asigure că nu sa întâmplat linia înnodat.
La montarea sistemului de radiații de încălzire casă privată se realizează doar pe propriile lor controale de integritate și în cazul în care țevile de racordare în fața șapă. Pentru a face acest lucru, după instalarea tuturor elementelor cazanului de încălzire începe. În timpul circulației lichidului pe autostrăzi nu ar trebui să fie scurgeri. Numai la sfârșitul acestui test poate dota podele decorative.
Sfaturi pentru instalarea sistemului de radiații
Spre deosebire de schemele de instalare standard, instalarea sistemului de încălzire prin radiație pentru casa cu două etaje are un număr de nuanțe. În primul rând se referă la montarea loc de reglare rezervoare. Unitatea de distribuție generală trebuie să fie localizat imediat după ieșirea lichidului de răcire a cazanului. Cel mai adesea este echipat special cazan.
În cazul în care casa este suficient de mare, colectorul poate fi de mai multe. Pentru sistemul de încălzire cu două conducte cu o configurație cu fascicul este important ca utilizatorul are acces la fiecare dintre ele. Prin urmare, acestea sunt plasate într-o cutie închisă specială.
Nu puteți lăsa rezervorul în șapă sau ascunde în spatele panourilor decorative care nu pot fi înlocuite.
senzori și valve sunt prevăzute pentru controlul funcționării sistemului de încălzire cablare radiații:
- manometre și termometre. Cel puțin o pereche de aceste dispozitive trebuie să fie amplasate la ieșirea lichidului de răcire fierbinte din cazan. De asemenea, este recomandat pentru a le instala pe fiecare colector. În acest fel, este posibil să se controleze vizual nivelul apei în circuit încălzire prin radiație de încălzire pentru fiecare radiator (sau grup) singur. Aceasta este una dintre regulile de bază pentru organizarea sistemului de încălzire prin radiație în casă;
- accesorii de protecție. Acesta include valvele cu șurub și de siguranță de purjare a aerului pentru stabilizarea presiunii;
- Armatura conductelor. Se potrivește la orificiul de intrare a cazanului și pentru fiecare rezervor individual. Cu ajutorul lor, este posibil de a efectua reparații sau lucrări de întreținere cu cabluri de încălzire radiații, fără a deconecta toate circuitele. Suficient pentru a limita afluxul de lichid de răcire la unele dintre ele.
În prezent, utilizarea sistemului de încălzire prin radiație pentru casa privată este cea mai bună opțiune. Dar numai în cazul în care o instalație standard nu este posibilă din cauza eficienței scăzute. Prin urmare, trebuie să calculeze mai întâi cele două opțiuni. Acest lucru se poate face cu programe speciale, de exemplu - Valtec, Oventrop CO sau Kan CO.
