La amenajarea casei sistemul cel mai scump - încălzire. Caracteristicile de design, calitatea materialelor și a lucrărilor sunt de o importanță fundamentală. Un alt factor important este tipul de cabluri proprietarul de origine alege. Tee este percepută ca ineficientă și incomodă, deoarece nu permite în camere diferite pentru a seta diferite condiții de temperatură sau pentru a efectua reparații fără disconfort semnificative pentru ocupanții casei. Sistemul de încălzire prin radiație este considerat a fi costisitoare, dar mai practic. Cu toate acestea, valoarea sa a devenit mai accesibil. Ce este? Care sunt avantajele și dezavantajele au?
Caracteristici ale cablajului dispozitivului colector
Principiul de funcționare a sistemului se bazează pe separarea fluxurilor de răcire. Acest lucru este posibil datorită instalarea colectorului. Din ea la dispozitivele de încălzire sunt contururi independente ale țevilor ( „raze“, „ramuri“, „loop“). Manifold în sine este un tub cu duze, dintre care una este de intrare. La instalarea echipamentului termostatic permite temperaturi diferite în diferite camere ale casei. Pentru aceasta prezintă vane cu servomotoare electrice. Ele reglează debitul de lichid de răcire. În cazul în care presiunea din sistem depășește valoarea maximă, aerul poate fi sângerat prin supapele de aer speciale.
Sistem de încălzire prin radiație - o opțiune mare pentru proprietarii de case mari, cu mai multe camere
Tevi de la colector la radiatoare, sunt de obicei prevăzute în șapă. Opțiuni - mascare sub plinte, în spatele unei construcții plafon rabatabil. La vedere este lăsat aproape nici elemente, care afectează în mod pozitiv aspectul camerelor. Sistemul utilizează un diametru țeavă, ele formează o „buclă“ a rezervorului la radiatoare. Dacă este necesar, un circuit separat poate fi oprit și reparat fără a întrerupe funcționarea întregului sistem de încălzire.
În cazul în care mai bine să se utilizeze dispunerea radială a sistemului de încălzire
Layout-ul este ideal pentru acest tip de case în mai multe etaje. De asemenea, sistemul de radiații este instalat în casele de o zonă mare cu multe camere. Este destul de complicat pentru a instala facilitățile necesare pentru colectoarele de pe fiecare etaj, precum și elemente de design trebuie să fie instalat într-o sapa de ciment. Dificultățile și costul ridicat al instalării amortizează:
- Sistemul colector are un bun transfer termic;
- nici o pierdere de căldură inutile;
- Toate echipamentele funcționează mai eficient decât atunci când instalarea de cabluri tee.
Schema de conducte de încălzire cabluri colector
Care sunt elementele este un sistem colector
Cazan. Elementul central, ca în orice alt sistem de încălzire este un cazan. Din lichidul de răcire sa încălzit ajunge prin conductă la radiatoare. La selectarea sursei de căldură este importantă pentru a calcula corect capacitatea necesară, ținând cont de căldura specifică la domiciliu.
Pompa. Sa stabilit pentru circulația forțată a apei în sistem. La alegerea unei pompe, este necesar să se concentreze pe dimensiunile conductelor, materiale și caracteristici ale încălzitoarelor. Un parametru important în alegerea unei pompe este viteza pompei de lichid de răcire, al doilea cel mai important - dispozitive de putere.
Colector. Pentru o asemănare superficială cu un element de design creastă este numit, de asemenea, un pieptene. Acesta este sistemul de distribuție, care este setat pentru transferul de lichid de răcire pentru toate dispozitivele de încălzire. Colectorul poate fi instalat dispozitive de comandă de închidere care permit controlul fluxului de apă în fiecare „buclă“. Dacă este echipat cu sisteme automate pieptene de eliminare a aerului și termostate, poate atinge performanța maximă de încălzire cu un consum minim de energie.
Cutii pentru distribuitoarele. Această construcție, în care este stabilit pieptenele. Există o varietate de modele - de la cele mai simple la cutiile cu balamale shkafov- „invizibile“, care este introdus în perete și „camuflaj“ materiale de finisaj, astfel încât acestea să devină aproape invizibile în interior. Dulapurile colectoare sunt cele mai importante elemente ale sistemelor de raze - pieptene în sine, supape, colectoare.
Schema de montare Cablaje fascicul
Care ghidat alegerea colectorului (pieptene)
Comb poate varia în funcție de materialul din care cantitatea produsă de circuite, tipul de elemente suplimentare. Dispozitivele din aceste materiale:
Contururile poate fi 2-12, în funcție de model. Combs caracteristică este că puteți adăuga circuite suplimentare, dacă este necesar.
Prin proiectare, colectorii sunt:
- simplu, care constă numai din elementele de bază, fără nici un echipament de control suplimentar;
- avansate, în care producătorul stabilește de automatizare, senzori și alte părți de montare.
Modele simple sunt tubul de legătură ramuri și găuri convenționale. Așa cum poate fi îmbunătățit senzori de temperatură și presiune, termostate, supape electronice, robinete.
Atunci când alegeți un colector ar trebui să definească materialul și proiectarea instrumentului, precum și să ia în considerare nuanțele următoarele:
- lățimea de bandă a fagurelui;
- numărul de circuite;
- presiunea maximă admisă la care colectorul este capabil să lucreze;
- consumul de energie pentru funcționarea dispozitivului;
- reputația companiei producător pe piața echipamentelor de încălzire.

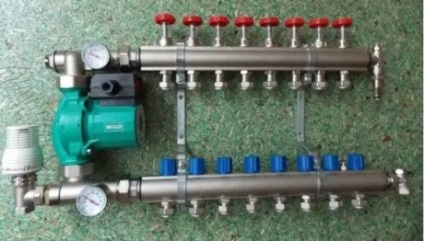

Galerie (pieptene) pentru încălzire
Dispunerea sistemului de încălzire prin radiație cu circulație naturală și forțată
Încălzirea colector este folosit mai ales de circulație forțată, dar sunt momente când nu are sens să cheltuiască bani pe instalarea de echipamente suplimentare și echiparea sistemelor de gravitație. La instalarea încălzire cu circulație naturală cu ajutorul țevilor cu diametru mare și vasul de expansiune. Acesta trebuie să fie instalat la cel mai înalt punct al clădirii. Lipsa de pompe, automatizare și alte elemente scumpe pot economisi în mod semnificativ pe aranjament de încălzire. Aceasta este o opțiune bună pentru case de vara. Un astfel de sistem este mai puțin productivă decât circulație forțată, dar mult mai ieftin. Este posibil de a dota casele care nu sunt conectate la rețeaua de alimentare.
circulație forțată a echipamentelor de lichid de răcire costă o sumă considerabilă. Chiar și un deceniu în urmă, mulți proprietari pur și simplu nu-l poate permite. Dar, în fiecare an, elementele structurale sunt din ce în ce mai accesibile și, prin urmare, mai popular. Pentru amenajarea sistemului este necesar să se stabilească nu numai pompa de circulație, dar, de asemenea, automat, stop, supape de control, constând din senzori, supape, capete termice, aer. Design de încălzire mai ușor: mai puțină importanță este atașat la geometria spațiului, sistemul funcționează perfect, indiferent de lungimea „fasciculelor“ și rezistența hidraulică a conductei.
schema de circulație a lichidului de răcire
Ar trebui să fac circuitul de încălzire colector
Să începem cu dezavantajele. Ele sunt sigur de a fi luate în considerare atunci când se decide cu privire la tipul de cabluri țevilor de încălzire. Sistemul colector este considerat a fi costisitoare din cauza consumului de materiale. De asemenea, aveți nevoie pentru a găsi un loc pentru amenajarea cabinetelor, este uneori dificil. În cazul în care costurile și necesitatea de a aloca spațiu pentru colecționari nu se tem, proprietarul primește aceste prestații:
- funcționarea stabilă a sistemului de încălzire. Echipamentul nu este expus la ciocan de apă, ceea ce mărește durata de viață a radiatorului.
- Design simplificată. Sistemul utilizează același diametru al conductei, care elimină calculele suplimentare.
- reparații convenabil. În cazul în care orice parte a apărut prejudiciul acest circuit pur și simplu deconectați și de a elimina problema. Restul „raze“ funcționează în același mod, acesta este stocat în temperatura acceptabilă clădirii.
- incastrat. Conductele sunt aranjate în pardoseli, pereți sau tavane, și un pieptene și automatizare - în dulapul colector. Elemente de încălzire nu strica interior.
Aici este structura conductelor colectoare
Opriți alegerea de cabluri de radiații sau preferă bun tee vechi - este de până la tine. Se cântărește argumentele pro și contra, se calculează costul de instalare a sistemelor de diferite tipuri și trece la proiectare. Se încălzește casa ta!
