Saturarea miezului transformatorului
transformatoare de bază Ring sunt mult mai sensibile la saturație a materialului de bază, care este un rezultat direct al design-ului, mai mult se apropie de idealul. Indiferent dacă a transformatoarelor de putere sau de frecvență joasă utilizate în calea audio, miezurile transformatoarelor de mare putere sunt de obicei realizate din tole de siliciu cu granule orientate (GOSS), care are avantajul că într-o direcție similară cu planul de cereale densitate de flux magnetic poate avea o valoare mai mare. transformatoare tradiționale, în care miezurile sunt recrutați din plăcile W-figurative convenționale, sunt lipsiți de avantajele în astfel de miezuri există acolo întotdeauna regiunea în care vectorul flux magnetic este direcționat perpendicular pe planul bobului. Pentru miezuri toroidale ale vectorului de flux magnetic este întotdeauna paralelă cu planul de cereale, astfel încât aceste miezuri pot fi operate la aceste valori ale densității de flux, care este mult mai aproape în mărime pentru a satura. Aceasta, la rândul său, permite reducerea dimensiunilor transformatorului, deoarece munca la un flux magnetic mai mare permite utilizarea de dimensiuni mai mici de bază. Prin urmare, miezuri toroidale proces de saturație are loc mai rapid, în timp ce o tranziție similară pentru convenționale miezuri în formă de W se produce mai lin.
Fig. 6.10 oscilograme de curent și tensiune pe condensator de stocare atunci când curentul de sarcină de 88 mA. Forma de undă superioară (1 Ch.): Forma de undă curent (valoare de vârf IPK = 340 mA). Forma de undă inferioară (2 Ch.): Tensiunea Ripple (dublă valoare de vârf VPK-pk = 13 V tensiune)
Saturarea miezului transformatorului extrem de nedorit, deoarece, în acest caz, există o împrăștiere intensivă a fluxului magnetic în exteriorul miezului care determină curenții de inducție de indicare în circuitele strâns distanțate. Chiar mai rău este că saturația are loc periodic (la o frecventa de 100 sau 120 Hz), provocând astfel exploziile de interferență ale căror frecvențe se extind la sunet frecvențe în gama de frecvențe radio. tranziție mai abruptă în regim de saturație contribuie la apariția unui procent mai mare de armonici superioare. Desigur, nu trebuie să uităm că saturarea miezului duce la supraîncălzire, până la distrugerea fizică.

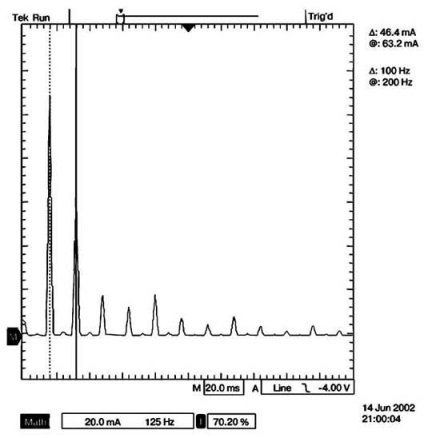

Fig. 6.11 compoziția spectrală a unui curent de ondulație condensator de stocare
