Ambalare si livrare
Prânz la un sistem de răcire cu demnitate. Înfășurați cutia într-o măsură informativă, informații tehnice și textele promoționale aici tradus în cinci limbi, la o dată. In fata este o fereastră mică pătrat, prin care se poate vedea ventilatorul transparent, iar pe partea de sus este un mâner moale.

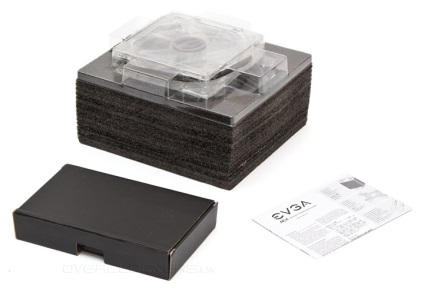

corpul radiatorului este bine protejat de un strat gros de spumă deteriorare, iar ventilatorul este închis placa de plastic. Accesorii si piese de schimb din răcitor la cutia neagră separată.
caracteristica exotismul exterior al răcitorului de la EVGA - coloritul. Deși în aparență este un turn de răcire regulat cu un aranjament clasic în formă de U a conductelor de căldură, întreaga suprafață, cu excepția bazei, acoperită cu compoziție negru mat, care amintește de o vopsea obișnuită. Și se pare solidă și este potrivit pentru aproape orice scară de asamblare, spre deosebire de coolere CPU de argint.
Dacă te uiți la un radiator în proiecția din față, vom vedea 51 de coaste distanțate cu un decalaj de 2 mm. Suprafața totală a dispersiei acestui cooler este de aproximativ 9000 cm², care este o cerere serioasă pentru conducerea în segmentul său. Conductele de căldură trec prin placa în formă de evantai, adică aerul este forțat să le arunce în aer de-a lungul drumului. Acest lucru este bun pentru răcire la viteze mari ale rotorului și a debitului de presiune statică ridicată, dar la viteză mică pentru a sufla o structură complicată.
În secțiunea transversală a tuturor conductelor de căldură sunt separate vertical - nimic nu se va abate de la planul său. Fațetele închise curbe plăci ghida fluxul prin radiator strict.
Când este privit de sus, răcitorul este plat în partea din față și rotunjite în partea din spate. Configurația țevilor de căldură este oarecum similară în cele două părți divergente ale aripii. Capetele tuburilor sunt sigilate uniform, care strică ușor imaginea de ansamblu idilic. În mijlocul unui fundal negru care arată off EVGA logo-ul.
titular fundație cooler este un bloc dintr-o bucată, cu două orificii de ghidare pentru benzile de fixare. Aripioarele au optimizare aerodinamic caracteristic ca o muchie de dinți de fierăstrău.
Talpa cooler se face prin tehnologia de contact direct. Cinci conducte de căldură din cupru prevăzute în pământ, cu o distanță de 1,4 mm. Baza este lipsită de vopsea neagră, în scopul de a îmbunătăți conductivitate termică și mai mare a planeității.
În loc de 6 mm diametru țevile de căldură tradiționale în răcitor utilizat de 8 mm. Prin urmare, ele sunt impresionante. Tub foarte ferm presat în exploatație împreună bara de metal. În general, ar trebui să se aplice de lipit, dar vizual că s-au găsit urme. Însăși fundația este foarte buna si se simte ca un bine-lustruit talpa-o singură bucată.
ventilator 120mm transparent cu iluminare rosie fabricat de putere Logic. Având cele mai frecvente - îmbunătățit manșon de alunecare. Lungimea cablului de alimentare cu patru contacte împletitură - 300 mm.
Din exterior rotorul lipit logo-ul EVGA. turație cu elice este extrem de largă, ajustată folosind metoda PWM și este de 800-2600 rot / min. Versiunea cea mai silențioasă a lucrării într-un simplu (în cazul în care sistemul este asamblat în carcasă) este de 1000 r / min la 40 dB (A) sau mai jos. Orice exces de acest prag este întâlnită deja în auz și urlînd capete ale ventilatorului la maxim, de exemplu, la 2600 rot / min, nivelul de zgomot atinge 68 dB (A). zgomot nedorit speciale de la ventilator, iar motorul nu a fost ascultat, deși încă poartă dezechilibru marcat de lumină și vibrații.
Când ventilatorul este montat pe radiator se poate vedea în mod clar că acesta acoperă o întreagă secțiune a pierderilor de intrare a aerului ar fi minime. Elice nu se lipește de dimensiunea radiatorului.
Având în vedere caracteristicile de suporturi ventilator cauciuc, poziția sa nu poate fi reglat în înălțime. Acest lucru înseamnă că trebuie să adopte o abordare responsabilă față de selectarea înălțimi de memorie care pot să se intersecteze cu planul elicei.
Vom trece la instalarea și testul termic.
Instalarea cooler CPU EVGA ACX CPU Cooler va fi demonstrat, pe exemplul Intel socket LGA1155. Procesul începe cu asamblarea plăcii de armare, care, de altfel, este plasticul (în loc de metal, așa cum se întâmplă de obicei). Prin găurile dorite bastoane șuruburi. Ele nu sunt fixe.
Punerea o placă de armare asamblat la partea inferioară a plăcii de bază, care se încadrează șuruburi în găurile de montare.
Pe partea frontală a plăcii de bază este înșurubat pe plastic baril șurub-bază.
Noi impune pe picioare montarea pe un suport și să le stabilească cu nuci. Pentru a fi sigur, este mai bine să rezistăm cu o șurubelniță.
Laid de montare de bază șină de cooler pe partea de sus, obtinerea proiecțiile în fantele corespunzătoare.
Aplicați interfața termică, radiator pus în loc și fixați cu o șurubelniță și două șuruburi de fixare mici bara transversală la placa de fixare montate pe labe.
Ventilatorul este filetat elemente de fixare din cauciuc moale. Asigurați-vă că cozile lor în formă de L sunt orientate în direcții opuse unul față de celălalt. În caz contrar, atunci ventilatorul poate fi foarte dificil de a elimina, în special într-un caz aproape.
Setați ventilatorul de pe radiator, obtinerea puferele de cauciuc prin orificiile de la partea de sus și de jos a răcitorului. Nu uitați să conectați puterea de a elicei. Asta e frumos și elegant de design în căutarea asamblat.
Prima expansiune slot PCI rămâne complet deschisă.
În memoria a servit primul ventilator pe slotul procesorului. Înălțimea admisibilă a barelor de memorie de aici - până la 38 mm.
Spate, pentru o mai rece, mai mult decât suficient spațiu pentru orice manipulare a conectorilor. Mai ales că instalarea celui de al doilea ventilator de evacuare de pe radiator nu este asigurată prin mijloace obișnuite.
Interfața termică Amprenta sa dovedit la fel de mare. El mărturisește planeitatea absolută a tălpilor cooler și o forță foarte mare de prindere ea. Deși, după cum vom vedea în capace mici serie de procesoare Intel LGA115x plasate doar trei heatpipe-uri de 8 mm, iar alte două sunt în afara de muncă.
Eficacitatea îndepărtării căldurii cooler EVGA ACX CPU Cooler, comparativ cu unul dintre cele mai bune și cele mai populare coolerele low-end - Zalman CNPS10X Performa.
Pentru a testa eficiența cooler EVGA ACX CPU Cooler utilizat stativ bazat pe platforma Intel LGA1155 în următoarea configurație:- Procesor: Intel Core i7-2600K (3,4 @ 4,5 GHz, 1.104 V, 1,352 V);
- Placa de baza: ASUS P8Z77-M Pro (Intel Z77);
- Memorie: Hynix HMT351U6BFR8C-H9 (1 x 4 GB, DDR3-2133 MHz, 11-13-12-28-1T, 1,5 V);
- SSD: Crucial M4 CT064M4SSD2 (64GB, SATA 6Gb / s);
- PSU: liniște! Întuneric Putere Pro 10 (550 W);
- Fan controler: Zalman PWM Mate;
- Grease termica: Noctua NT-H1.
Pentru a măsura nivelul de presiune acustică, sonometru a fost utilizat UNI-T UT352. Toate măsurătorile au fost efectuate într-un mediu liniștit, fără surse de sunet externe. Sound Level Meter poziționat la 10 mm de la sistemul de răcire lagăr frontal montat pe placa de bază. Zgomotul de fond a fost de 33 dB (A).
Uită-te la graficul de temperatură pentru fiecare rotație a nivelului ventilatorului.
Și pe fond ar trebui să meargă separat. Cinci 8 mm heatpipe și o zonă mare de disipare a căldurii permite acest lucru face cooler cu orice procesor modern fără probleme. Tratamentul de bază excelentă și un grad ridicat de planeitate a spori efectul aplicării aici conducte de căldură contact direct. Sistemul de fixare este implementat pe un nivel exemplar, atât versatilitatea și confortul. Fan putere este suficient pentru overclocking experimente „din cutie.“ Și toate acestea sunt disponibile pentru clienții la un preț foarte uman.
