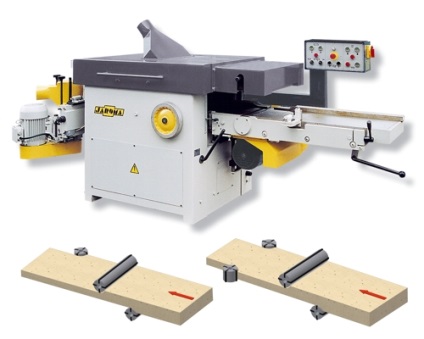

Masina de patrulater dimensionat pentru lemn pentru planare și profil de frezat placi simultane, bare și țagle de diferite tipuri (acest instrument este numit popular „patrulaterul“, nu ne vom abate de la tradiție). Acest instrument are caracteristicile și caracteristicile pe care vom vorbi ...
Cele mai frecvente model de patrulater - S26-2M, S25-2A, C25, S16-2A. Activitatea S16-2A de tip mașină cu dulapuri, plintele, tamplarie si alte materiale similare. Primele trei mașini tratate cu podele (placi), și barele de ferestre și uși cadre.
Cuprins
Setarea patru mașini
Mașina cu patru laturi pentru lemn - este pat de fier, pe care sunt de masă, de tăiere și de hrănire mecanisme, care conduc la mișcarea motorului.
Înainte de a începe, trebuie să instalați cuțitul ascuțit sau a cuțitului. După aceea, pornind de la partea în sine, reglați aparatul (linia, cleme, alimentator, etc). Mecanismul de prindere trebuie să fie setat astfel încât bara este ținută cât mai liber posibil și să nu vibreze. Rolele superioare sunt stabilite astfel încât bara poate trece pe sub ele atunci când sunt coborâte.
Asigurându-vă că aparatul este configurat, trebuie să treacă prin ea câteva bare de testare. Prin aceasta, puteți fi siguri în mod rezonabil că aparatul este configurat corect, și chiar dacă nu este, atunci nu strica piesa de lucru dorit. Eboșe trebuie depuse un capăt la altul. piesa de prelucrat scurt prelucrat mai întâi prin înmulțirea lungimii, atunci este posibil să înceapă tundere.
Principalele probleme și soluțiile lor:
- suprafata denivelata. Defect de posibil dacă reglarea în mod necorespunzător arbori lama și / sau vibrație a aparatului;
- De-a lungul laturilor snags. Acest defect indică cleme de ajustare incorecte sau de prelucrare a piesei curbat;
- Profilul distorsionata - instalarea incorectă a cuțitelor / tăietori de capete verticale;
- limba incoerență și uluc. Acest defect este generat din cauza instalării incorecte sau mori de măcinare.
Două reguli de siguranță de bază - nu funcționează aparatul fără apărătoare, să nu urce în mașină în timp ce se execută (pentru a curăța, regla, etc).
Tipuri de mori, sau ca ceva de munca ...
Înainte de instalare, cuțite și tăietori trebuie să fie ascuțit perfect și bine echilibrat. Fixat pe arborele uniform, strângeți șuruburile una câte una, pornind de la centru.

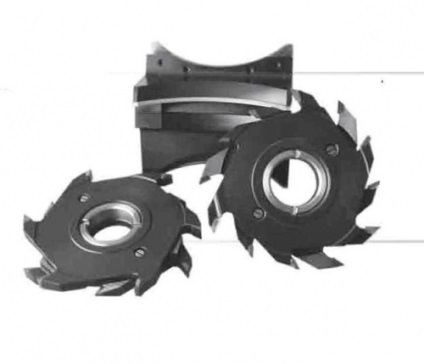

Mills sunt de patru tipuri - Arbore montat și capătul, rigid și articulat. Pentru a lucra cu elemente de tamplarie folosesc de obicei ax componente și dispozitivul de tăiere montat. La reglarea parametrilor de frezare sunt stocate, iar la sfârșitul măcinării profilului nu este schimbat. Diametrul tăietor - 80-180mm.
Pentru a realiza o utilizare moara netedă ax montat elicoidal tăietor diametru 80-140mm, înălțime - 40-260mm, cu patru lame detașabile.
Pentru o producție ideală de șanțuri și creste folosi relivied cuter montate arbore. Acest tip de freză fante selectate 4-12 în lățime, în placa 28 și 36mm grosime.
disc montat pe ax și canelare freze cu plăci brazate sunt ideale pentru:
- fante longitudinale și transversale dreptunghiulare;
Mills suplimentat plăci de oțel de mare viteză sau carbură de cimentat.
Pentru o freze netede utilizate în mod normal, care au de la 4 la 8 tăietori. Avantajele de freze pentru cuțite - instalare rapidă și ușoară, securitate sporită (în opoziție cu cuțitele).

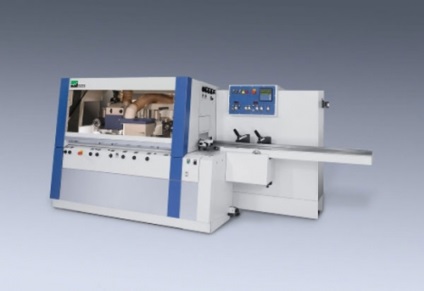

Funcționare mașină pentru dimensionat patrulater
- Ungeți roțile dințate ale mecanismului mașinii necesare în fiecare trimestru (de exemplu, la fiecare 3 luni.) Ulei AK-Yu;
- rulmenți cu bile lubrifiate cu unsoare FF-2 cu aceeași frecvență;
- Bucșe și lagăre - fiecare unsoare de deplasare US-3;
- Set șuruburi sunt unse cu unsoare CS-2 în fiecare lună;
- Ghidul sprijină lubrifia MI-45 în fiecare lună.
Configurarea cvadripartit mașinii

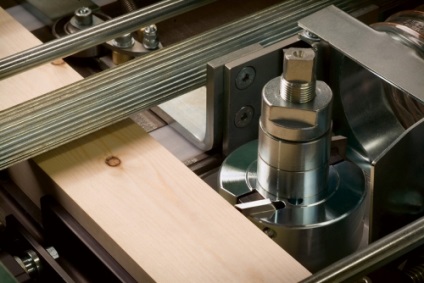

La configurarea aparatului la grosimea dorită a materialului suport cu rolele superioare, precum și sau mai degrabă capul lamei caliper trebuie reglat în înălțime prin intermediul volanți, role de presiune - cu ajutorul șuruburilor. Pentru a ajusta lățimea folosind clemele de ax și laterale verticale rămase.
Ajustare la profilul dorit este realizată prin setarea tăietori profilate pe capetele.
Regulile de bază de stabilire a patru căi masina:
- Setați secțiunea de margine frontală și partea inferioară sub rolele, cu o grosime egală îndepărtează stratul de lemn;
- role superioare montate, respectiv, cu grosimea piesei de prelucrat (marja de prindere - 5 mm);
- Cuțite sunt montate pe partea din față a mesei capului în partea din spate;
- rolele de strângere superioare și ajusta lățimea și grosimea semifabricatului. Clema cu role pe stoc - 5 mm în pinch - 15-20mm;
- Gardul de ghidare este instalat la o distanță de 3-4 mm de cap vertical (90 menține unghiul în raport cu rolele inferioare);
- Efectuăm final capetele de aliniere cip.
Ce trebuie să furnizeze mașinii după aliniere:
- straightness dintre marginile laterale (verificate de o sondă, rata admisibilă de 0,2 pe metru);
- margini paralele opuse (verifica caliper rată admisibilă 0.3);
- muchiile adiacente perpendicularitate (verificată printr-o sondă, toleranța de 0,15 până la 0,1m);
- bar uniformitatea grosimii.
Mașina este cu patru laturi, cu propriile sale mâini
De înaltă calitate, cu patru mașini pentru lemnul, care va da proprietarului plăcerea de utilizare și va aduce un minim de complicații este destul de scump. O parte semnificativă a oamenilor prefera să facă o casă cu patru mașini. Nu trebuie să fie super-profesioniști pentru a face patru mașina cu propriile lor mâini. Deci, haideți să aruncăm o privire mai atentă - de ce stadiu este producerea mașinii.
instrucție
- Primul pas este crearea unui cadru pentru aparatul în sine. Aceasta este suprafața pe care va fi instalat toate echipamentele necesare. Cadrul trebuie să aibă neapărat o U curbă, care se va menține Z. axa Acest lucru necesită 2,5cm țeavă groasă. Când îmbinările conductelor sunt în loc, folosiți un material de etanșare.
- Motorul și axa X șine Acum, avem nevoie pentru a instala șine pe axa X. Acestea sunt realizate din aluminiu, și trebuie să aibă o lățime de canelură în formă de U de 1,9 cm. Cumpara-le pot fi în orice magazin care vinde hardware-ul. Setați suportul motorului și atașați-l la arborele motorului.
- Pregătirea bazei (axa X), avem nevoie de un metal sau plastic, care este atașat la cadru. Apoi fixați piesa rulmenți din aluminiu.
- Platforma de gătit Y. Acesta este identic cu platforma X, rotit doar cu 90 de grade. Aceasta este urmată de instalarea motorului și ghidajele de pe platforma X, și apoi merge la Y. platformă mobilă Nu uita piulița de cuplare și a lagărului.
- Punerea axei Z. La această etapă Z asamblare axă trebuie să repete procedura de asamblare axa X și Y. Noi luăm materialul plat și fixat la acesta, cu motorul de ghidare, apoi setați rulmentul și profilul în formă de U. Platforma noastră se mișcă în sus și în jos, astfel încât să poată desprinde sub greutatea motorului. Pentru a preveni acest lucru, pentru fiecare capăt al setului feroviar de rulment cu role.
Etapa finală. Atașați motorul la platforma Z și setați cadrul platformei. Design-ul nostru este aproape gata. Rămâne să se conecteze motoarele electrice și pentru a rula programul.
Mașini de la furnizori de renume - de asigurare a calității
„DIOS“ - utilaje si accesorii pentru prelucrarea lemnului
Compania participă anual la expoziții internaționale de specialitate. Cunoașterea ultimelor inovații și evoluțiile din domeniul lor, precum și mulți ani de experiență permite companiei de a concura cu furnizorii europeni bine-cunoscute.
"Trade House Negotsiant-inginerie"
Printre clienții LLC „Trade House“ - belorumynskie cunoscute si companii romanesti si fabrici de mobila, care au dezvoltat o relație de încredere. „Trading House Negotsiant-engineering“ este un dealer de mai mult de o sută de producători europeni și români.
Compania furnizeaza nu doar echipamente, ci oferă, de asemenea consultare, oferă soluțiile tehnice finale, și oferă, de asemenea, servicii de instalare, punerea în funcțiune și întreținerea echipamentelor.
Grupul Global Edge
Tăierea plantelor, americanul mașinile cu patru fețe, echipament european pentru producția de masă de mobilier și alte echipamente - toate acest merit Global Edge.

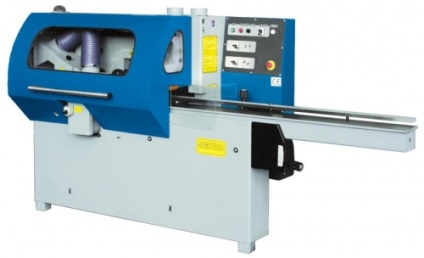

Prețul unei mașini de frezat cu patru laturi
Cum de a face mașina cu propriile lor mâini, am discutat deja. Cu toate acestea, dacă aveți posibilitatea de a cumpăra mașini de-a gata - mai bine pentru a alege această opțiune. La prețul de patru-mașină este destul de diversă, și este în intervalul de preț - 400 000-1 000 000 de ruble. Prețul de cuțite mașină patrulater începe de la 220 de ruble. Puteți cumpăra b / y, sau mașină fabricate în China - dar efectul este destul de greșit. Două dintre cea mai bună opțiune - pentru a cumpăra sau de a face propriile lor mâini.
