Instalarea de fundație „soba suedeză“
UWB - este un fel de fundație solidă, care se caracterizează prin congestie scăzută, prezența utilităților interne și izolație suplimentară. Diferența principală a acestei metode este că toate de bază acoperite cu strat gros de material izolator termic, cu atât partea de jos și. Aceasta tehnologie elimină posibilitatea de îngheț și solul sub mișcarea de construcție. Mai mult decât atât, în mod direct în „soba suedez“ instalat de încălzire și alte utilități. În general, UWB - este în același timp:
- fundații;
- sapei care nu necesită cravată suplimentară;
- sistemul de încălzire de la primul etaj.
sfera de aplicare
Acest tip de fundație este adecvat pentru utilizare în următoarele tipuri de sol:
Mai mult decât atât, UWB poate fi utilizat în zone cu o masă ridicată a apei subterane sau pe teren in panta, cu o diferență de înălțime într-o clădire viitoare nu mai mult de 25 de cm. Aparatul nu este recomandată „plăci încălzite suedez“ pe zgura, sol turboase și vegetația și solurile. Astfel de fundații sunt adesea folosite în construcția:
- case din lemn (din busteni sau cherestea);
- a clădirilor de SIP-panouri;
- clădiri mici de cărămidă;
- case din blocuri de beton.
Adică, această tehnologie este utilizată pentru netyazholyh, clădiri joase (maxim - cu trei etaje).
Avantaje și dezavantaje
„Soba suedeză“ are multe calități pozitive. Noi depunem toate avantajele acestei tehnologii:
- Structura de montaj ocupă relativ puțin timp - aproximativ două săptămâni. Timpul de instalare depinde în principal de mărimea casei viitoare și experiența persoanei care efectuează construcția.
- Izolație termică excelentă. Previne absorbtia pereților de umiditate și, respectiv, formarea de mucegai și a mucegaiului în casă.
- Casa, construita pe UWB, nu are nevoie de costuri mari de încălzire, deoarece fundația este echipat cu o încălzire prin pardoseală cu apă.
- Posibilitatea de a utiliza aproape orice sol.
- Când dispozitivul de fundație nu este necesar să se folosească utilaje grele.
- Dacă aveți experiență în lucrări de construcții similare, instalarea „sobei suedez“ se poate face personal.
Cu toate acestea, la fel ca orice alt tip de fundație, UWB are dezavantajele sale. Cel mai mare dintre acestea este necesitatea de a efectua calcule mai exacte. Și se poate face câteva. Un alt dezavantaj - costul ridicat al materialelor. În plus, este probabil să întâmpine dificultăți în momentul necesității de a înlocui sau de comunicații de reparații.
încălzire independentă Selectarea

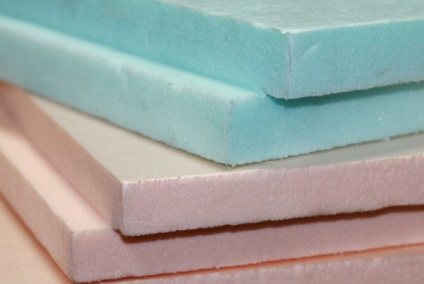

Datorită naturii structurii fundație construită din toată sarcină cade pe stratul de izolație. Deci, alegerea materialului de izolație trebuie să fie luate foarte în serios. Ar trebui să fie la fel de durabil și rezistent la umiditate. În acest scop, operat de spumă de polistiren extrudat. Acest material este ecologic, nu conține substanțe toxice, are o izolare termică și fonică excelentă și are o rezistență ridicată la compresiune și permeabilitate la vapori. În plus, avantajele polistiren sunt după cum urmează:
- Ea nu emite substanțe nocive;
- nu este supus formării fisurilor;
- materialul este biostabil, adică, diferite animale și microorganisme care nu sunt „interesați“;
- rezistent la descompunere;
- Ea are o permeabilitate la aer de mare;
- rezistente la foc.
Important: polistiren, angajat sub sobă nu ar trebui să fie mai mică decât cea stabilită la marginile laterale ale fundației. De exemplu, în cazul precipitațiilor inegale vor fi reduse de încărcare în locurile încheieturilor.
Singurul dezavantaj al polistirenului este o rezistență scăzută la compuși chimici. De exemplu, materialul intră în contact cu acetonă dacă se dizolvă, devenind substanță vâscoasă.
calcul al fundației
În cazul în care baza de beton calculul efectuat pe „suedez cu placa de izolație“ tehnologie, următorii parametri trebuie să se determine:
- Presiunea construit pe baza viitorului;
- efectul presiunii solului a heaving îngheț;
- rezistență fundație.
Valoarea de construire a presiunii pe sol poate fi determinată prin împărțirea greutății totale a clădirii viitorului pe ocupat zona lor. Rezistența heaving îngheț a solului pentru fiecare tip este determinat în conformitate cu informațiile prezentate în referințele pentru construcție. În ceea ce privește indicatorul de putere de fundație, depinde de caracteristicile de design și calitatea materialelor utilizate.
Pentru a determina masa de construcție este necesară pentru a profita de proiect, elaborat de experți în domeniul lor. Planul ar trebui să includă toate datele: dimensiunea elementelor structurale, materiale și așa mai departe. Ar trebui, de asemenea, să ia în considerare sarcina de zăpadă de așteptat. Valoarea sa poate fi găsit prin deschiderea literatura de specialitate relevantă pentru regiunea dumneavoastră. După calculul greutății se realizează pe toate elementele de design, iar suma acestor valori împărțită la suprafața fundației de bază. Astfel, veți obține cantitatea specifică de construire a presiunii la sol.
Materiale și instrumente
În conformitate cu parametrii fundației casei de proiect se face calculul numărului de materiale. „Soba suedeză cu izolație“ pentru construcția fundației va avea nevoie de:
- nisip;
- pietriș;
- laminate la materialul de impermeabilizare;
- bord 50 mm sau mai multe bare;
- spumă de polistiren extrudat nu este mai mică de 100 mm;
- cuie, șuruburi;
- bare de armare 10-12 mm în diametru;
- Cleme de distribuție;
- sârmă de legare;
- conducte pentru încălzire prin pardoseală;
- nailon cravată.
În plus față de materialele de munca aveți nevoie de următoarele instrumente:
- nivel;
- Bandă de măsurare;
- nivel de construcție;
- lopata;
- Bulgară, pe lemn ferăstrău, cuțit de papetărie;
- ciocan, șurubelniță;
- clești, cârlige sau pistol special pentru sârmă de legare;
- autobetoniera.
Important: Când dispozitivul de fundație este foarte important să se respecte parametrii materialelor utilizate. Astfel, este imposibil de aplicat tijele de armare cu diametru mai mic sau ciment de o calitate mai scăzută decât cea specificată în documentația de proiectare. Modificarea acestor parametri poate conduce la alinierea greșită a clădirii și formarea de fisuri în pereții casei.
Pentru a pregăti instrumentele necesare pentru locul de muncă, puteți începe construcția.

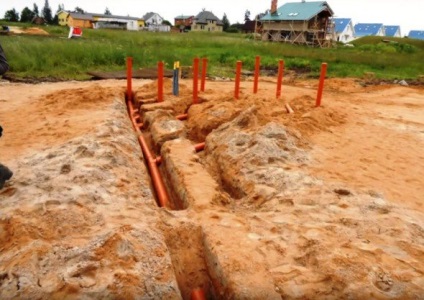

pregătirea și instalarea de comunicare site-ului
Etapa inițială a construcției fundației implică pregătirea amplasamentului. Atunci când ridicarea fundației UWB ar trebui să aibă inițial grijă de abordare a viitorului unei clădiri, și anume de stabilire a conductelor de canalizare, alimentare cu apă și cabluri electrice de alimentare.
Important: După ce procesul de instalare este fundamentul „soba suedez“, care transportă prin componentele sale de comunicare va fi o sarcină imposibilă.
Procesul începe cu îndepărtarea stratului superior al zonei de sol chiar deasupra zonei de subsol. Solul adâncimea de îndepărtare de 40 cm. Mai departe de-a lungul perimetrului plăcii este necesară pentru a săpa un șanț de stabilire drenaj.
Important: Sistemul de drenaj la sol dispozitiv este extrem de important în cazul în care site-ul dvs. este de natură să ridice apele subterane sau umflare.
Șanțurile de bază pentru drenaj ar trebui să fie acoperite cu nisip. După compactare și umidificarea înălțime pernă ar trebui să fie de 20 cm. Nisip pus strat geotextil cu o suprapunere la articulații 15 cm și o conductă a sistemului de drenaj. Mai mult, astuparea pietriș înălțimea groapă de 20 cm și nivelarea suprafeței. Ca urmare a acestui fapt, un alt strat de nisip înălțime turnat de 15 cm, care trebuie sa fie bine compactat cu apă prin turnare și aliniere. În acest stadiu, în adâncimea fundației de nisip pus toate utilitatile de mai sus. Astfel, acestea trebuie să fie fixate prin intermediul unor bare de armare și legături din material plastic.
Instrucțiuni pas cu pas pentru instalarea UWB
Site-ul este pregătit, pus comunicare, puteți merge acum la fundație dispozitiv. Procedura este următoarea:
- Instalarea cofraje. Design-ul ar trebui să iasă peste nivelul zero al solului de 20-25 cm. Capuseala este fabricat din scânduri, pene și bare. La început, aduce în jos placa de la plăcile de înălțime necesare. Puteți utiliza bare, care sunt de asemenea potrivite pentru utilizare ca distanțiere. Am pus panourile pe perimetrul și să le stabilească în partea de jos a penelor și se oprește. Pe placa de nisip în interiorul cofrajului, un strat de pietriș este turnat în înălțime și 10 cm.

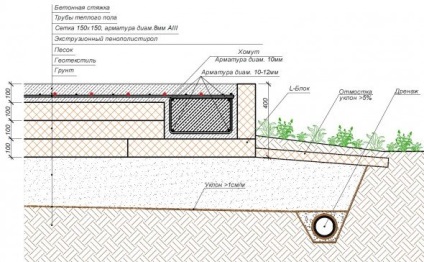

- Montarea unui material de izolație termică. Grosimea izolației amplasată sub placa de beton, nu trebuie să fie mai mică de 20 cm, în timp ce fețele laterale -. 10 cm Cu alte cuvinte, într-un plan orizontal trebuie să fie stivuite în două straturi (lățimea unul este de 10 cm) cu o garnitură intermediar de material de impermeabilizare, și la granulele cofraje - într-un singur strat. Când de stabilire în izolația trebuie efectuată sub conducte de canalizare decupaje. Pentru această procedură, utilizați un cuțit de papetărie.
- Faza următoare - instalarea plasei de armare. Consolidarea fundației se realizează prin intermediul a patru bare metalice. Pentru a le remedia folosind distribuția de cleme secțiunea 6-8 mm și sârmă de legare. instalarea pas nu trebuie să depășească 30 cm.
- Aparatură „cald“ și podeaua de beton turnarea mortarului. Pe partea de sus a sistemului de încălzire a apei de armare tub curbat set colivie, fixarea acestora folosind legături de nailon. Apropo, instalarea acestui sistem se poate face nu numai pentru a umple sub-podea, și după tot ce poartă placa de beton. În primul caz, umplutura comun, puteți economisi foarte mult timp. A doua tehnologie nu vă provoacă mult vă faceți griji. Faptul este că, chiar și cu cea mai mică încălcare a integrității sistemului circulator, nu trebuie să hack întreaga placa purtătoare. turnarea unui strat subțire care acoperă de încălzire prin pardoseală țeavă va elimina suficient. Astfel, pe fundație dur trebuie să se stabilească un strat suplimentar de izolație cu marcaje aplicate pe localizarea conductelor din sistemul de încălzire. Aranjamentul de finalizare a „cald“ podea de umplere se realizează autostrăzi amestec special care după întărire formează un strat de finisare care acoperă subsol.
Galerie: Stepping lucrări
După turnarea fundația necesară pentru a permite soluției să se usuce complet
